二通法兰式手动球阀工业结构设计

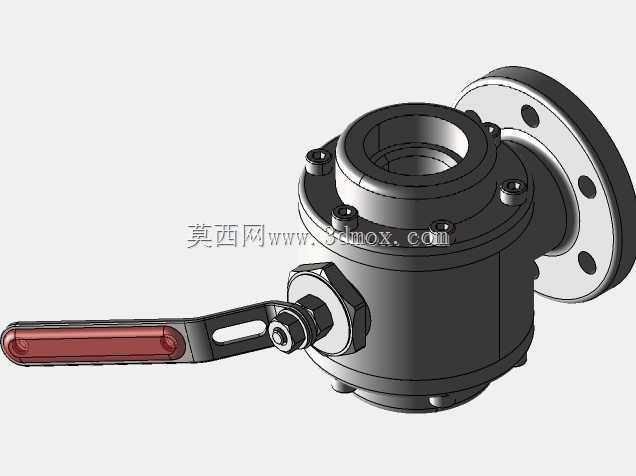

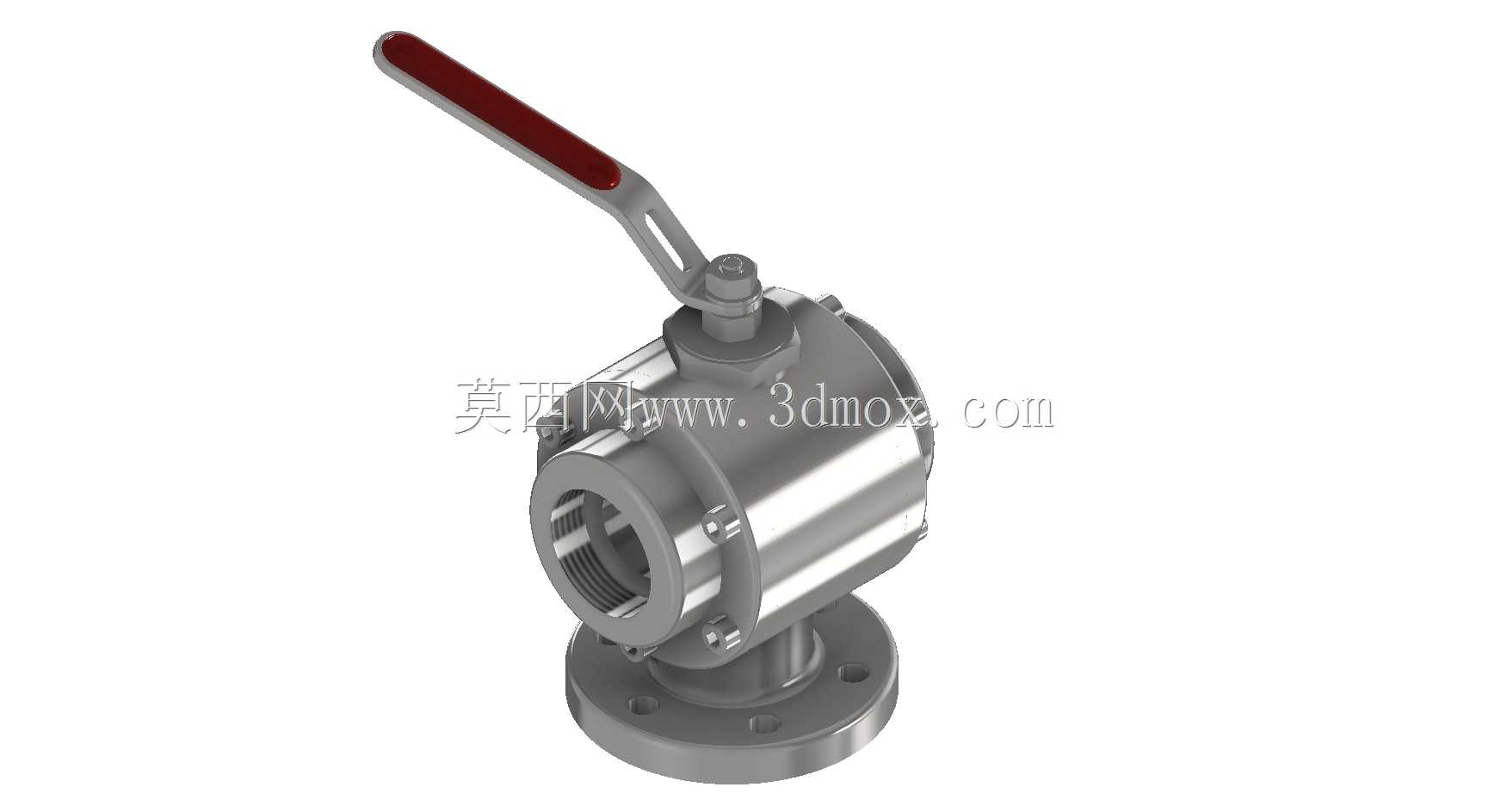

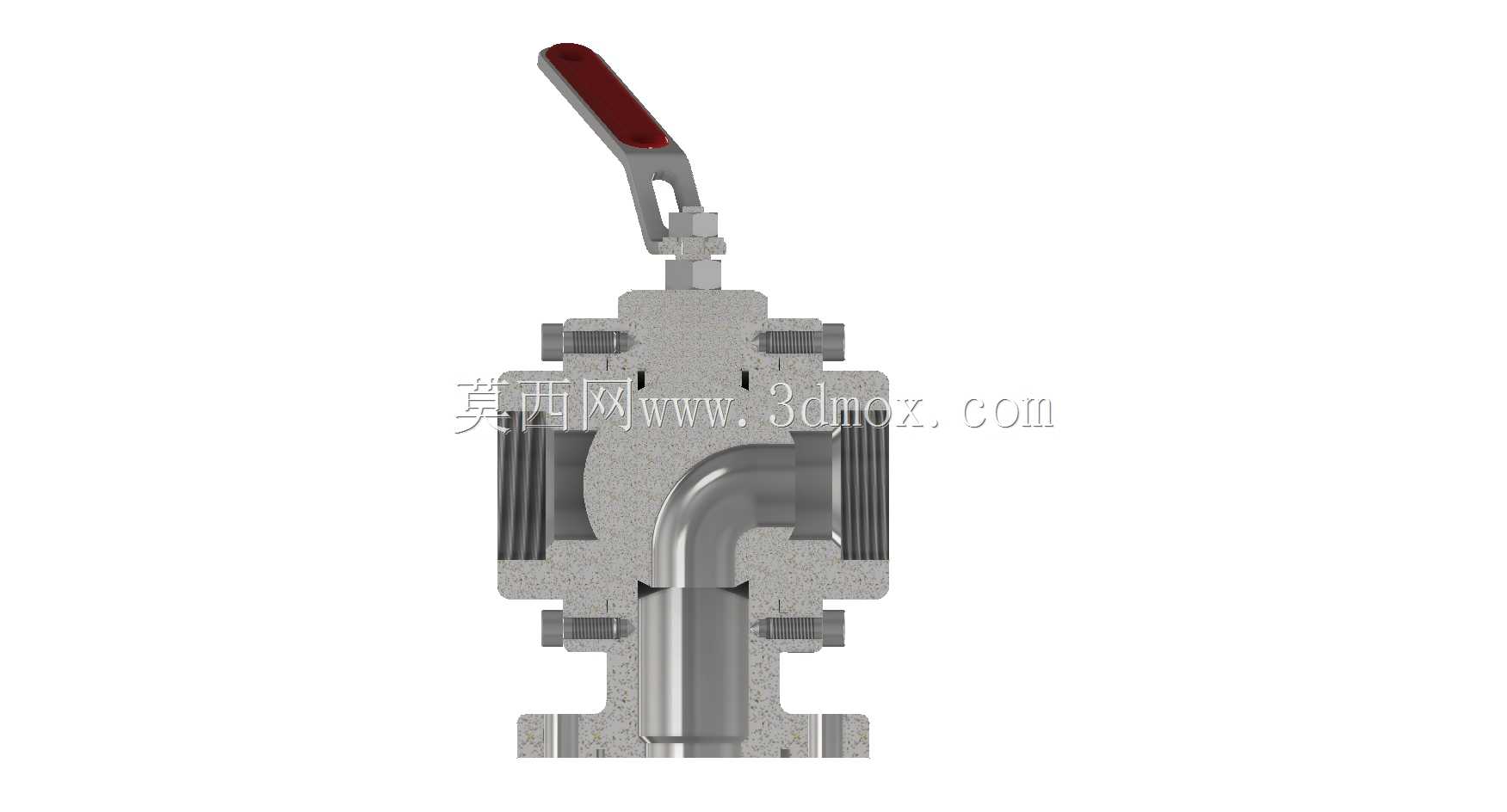

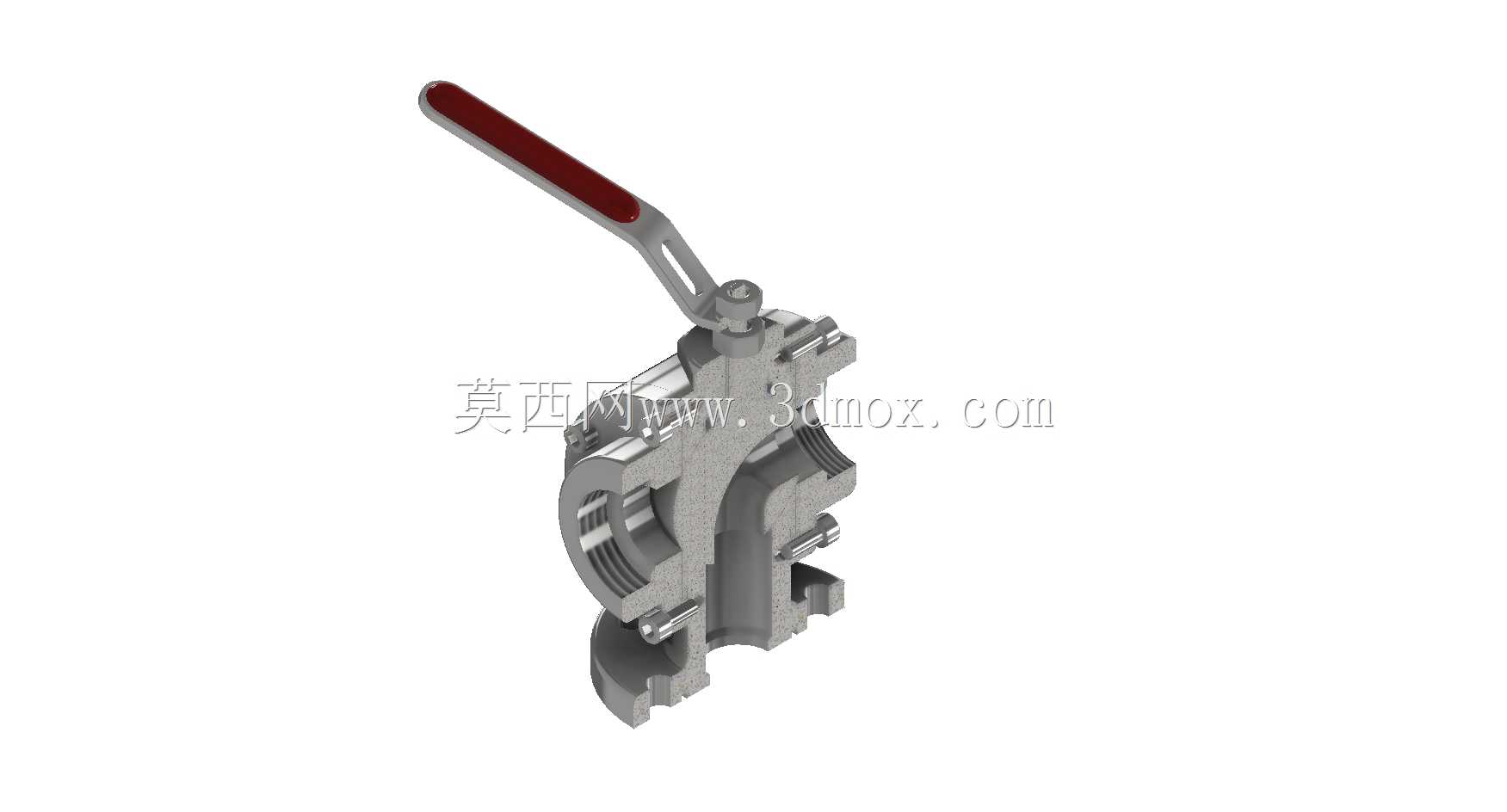

这款手动法兰球阀的结构设计，核心围绕中低压流体管路的截断控制需求展开，在石化输送、市政给排水、暖通循环、轻工制程等常见管路场景中，这类阀门承担着介质通断切换的核心作用，相比闸阀、截止阀，球阀的流阻更低，全开状态下介质通道近乎直通，不会出现明显的介质压降，也不容易在阀腔内部残留输送介质，尤其适配带少量悬浮颗粒的流体输送工况。从结构设计逻辑来看，整体采用侧装式固定球结构，阀体为三通式铸造壳体，其中下端为法兰对接端，侧端为内螺纹连接端，可适配不同连接形式的管路对接需求，不需要额外加装转换接头就能完成混合接口管路的装配。手柄采用加长杠杆式设计，操作力臂经过匹配计算，公称压力工况下单人徒手就能完成启闭操作，手柄表面做了防滑包覆处理，带油污的作业环境下也不会出现打滑脱手的问题，手柄与阀杆的连接采用扁方定位结构，装配时不需要额外配做定位销，后期维护拆解也更便捷。阀杆采用下装式防飞出结构，即使阀腔内部出现异常升压，阀杆也不会被介质压力顶出造成泄漏，阀杆与阀体接触位置设置了多层密封填料，可通过填料压盖的螺栓调节密封预紧力，长期使用出现密封磨损时，不需要完全拆解阀门就能在线完成密封补偿。安装边界方面，下端法兰的螺栓孔分布符合通用管路法兰对接标准，对接时不需要重新配做法兰孔，侧端内螺纹的加工精度满足管螺纹密封要求，缠绕生料带或者加装密封垫就能达到可靠密封效果，阀门整体的回转半径经过校核，手柄全行程转动时不会和周边并行管路、支架结构产生运动干涉，现场安装时不需要额外预留过大的操作空间。球体采用高精度加工，密封面的圆度和表面粗糙度控制在合理区间，启闭过程中密封面的磨损均匀，长期循环操作也能保持稳定的密封性能，阀腔内部的流道做了圆弧过渡处理，介质流经时不会出现明显的紊流，也能减少介质中杂质对阀体内壁的冲蚀。
