电站锅炉再热器蛇形水平盘管结构

　　该盘管结构应用于大型电站锅炉的再热蒸汽系统段，布置在锅炉尾部烟道水平受热面区域，核心作用是对汽轮机高压缸排出的低压蒸汽进行二次加热，将蒸汽参数提升至符合中压缸进汽要求的水平，以此提升整个热力循环的发电效率，同时降低汽轮机末级叶片的蒸汽湿度，避免叶片出现水蚀损伤，保障汽轮机组长期运行的可靠性。

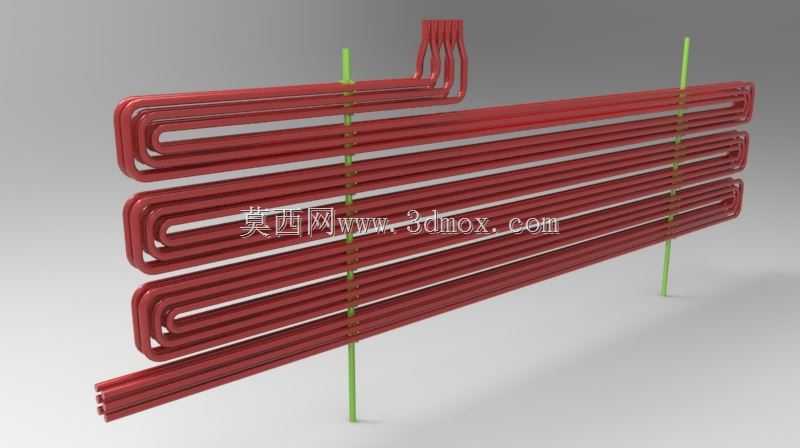

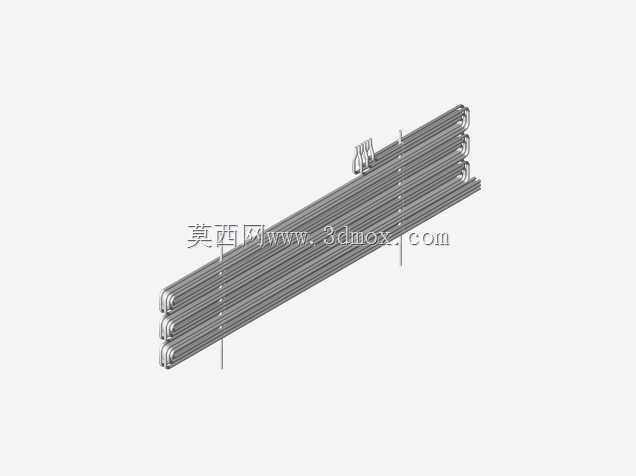

　　从结构设计逻辑来看，该水平盘管采用多排并列蛇形弯管排布形式，单组盘管由多根平行换热管通过连续180度弯头拼接组成，管排之间预留均匀的烟气流通间隙，既保证高温烟气能够横向冲刷管束获得足够的换热系数，也能控制烟气流速在合理区间，避免管排出现过度磨损。盘管整体沿水平方向延伸，两端分别连接再热器的进出口集箱，管组通过垂直布置的定位吊挂管进行固定，吊挂管沿盘管长度方向等距分布，约束盘管在运行过程中因热胀冷缩产生的位移，防止管排出现晃动、变形甚至碰磨泄漏的问题。

　　在安装边界适配方面，该盘管的外形尺寸匹配对应容量锅炉尾部烟道的截面尺寸，管排的横向节距、纵向节距均经过热力计算优化，既保证单位空间内的换热面积满足热负荷要求，也预留了足够的检修操作空间，方便运维人员进入烟道开展管排壁厚检测、缺陷补焊等作业。盘管的弯头部位采用小弯曲半径弯制工艺，在保证管内蒸汽流通截面积无明显缩径的前提下，尽可能压缩管组的整体占用空间，提升烟道内的空间利用率。

　　从功能特性角度，该水平盘管作为再热器的核心受热元件，管内流动的是压力较高的再热蒸汽，管外接触的是锅炉燃烧产生的高温烟气，管材选用适配对应烟温区间的耐热合金钢材质，能够长期承受高温烟气的冲刷与蒸汽侧的压力载荷，同时盘管的顺列排布方式也能减少积灰搭桥的概率，降低烟道阻力损失，保证锅炉运行过程中烟风系统的阻力处于设计范围内。设计过程中还充分考虑了热膨胀补偿问题，蛇形管的自身弯折结构可以吸收大部分沿管长方向的热膨胀量，减少集箱与连接部位的热应力，避免运行过程中出现焊口拉裂的故障。
