带BSP螺纹的PVC管路连接锁紧螺母结构

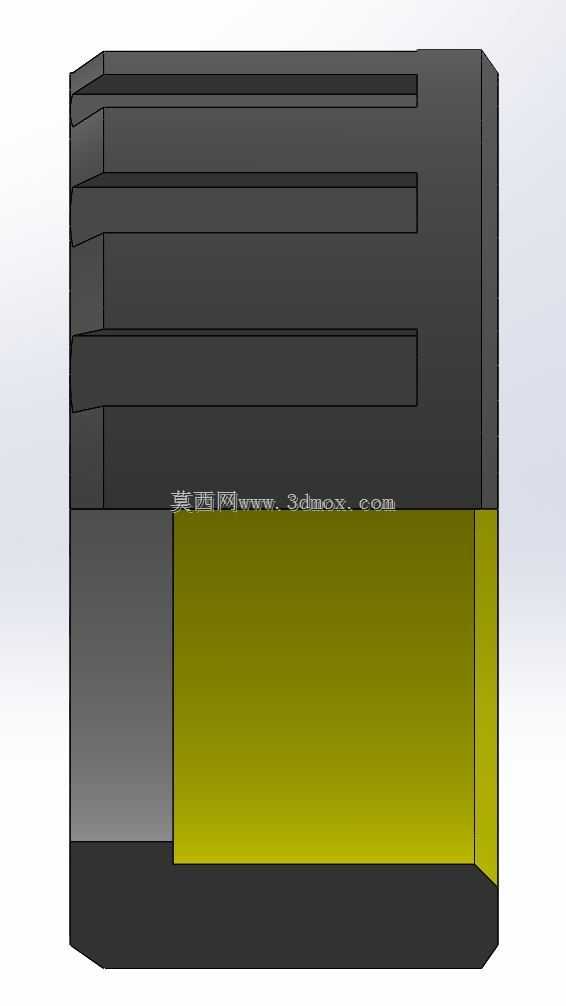

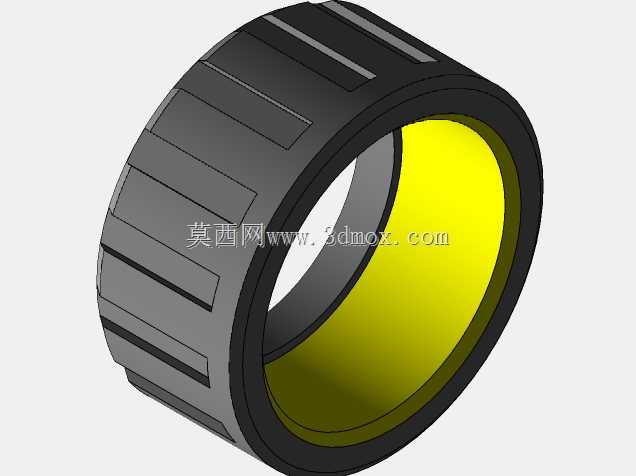

这款带BSP螺纹的PVC管接头螺母，是民用给排水、化工流体输送、家装水路改造场景里PVC管路系统的核心锁紧连接件，主要作用是在PVC管路的活接结构中，通过螺纹旋合提供均匀轴向压紧力，实现接头处的密封固定，避免管路带压运行时出现渗漏、松脱问题。从结构设计来看，螺母外圈做了等距分布的轴向防滑槽，不管是徒手安装还是用管钳辅助拧紧，都能提供足够的摩擦力矩，不会出现打滑拧不紧的情况，防滑槽的深度和宽度也做了适配，既不会因为槽过深降低螺母整体结构强度，也不会因为槽过浅起不到防滑作用。内圈的BSP螺纹是英制管螺纹标准，牙型角55度，螺纹配合公差经过适配调整，和对应规格的BSP外螺纹接头旋合时，能保证足够的啮合长度，配合PVC管路常用的密封圈，可承受常规给排水系统的工作压力，不会出现螺纹滑牙、密封失效的问题。螺母内侧靠近端面的位置做了限位台阶，安装时这个台阶会顶住活接接头的凸缘，当螺纹旋紧到设定位置时，台阶面和接头端面完全贴合，既可以控制密封圈的压缩量，避免压过度导致密封圈变形失效，也能防止螺母旋入过深顶裂PVC接头本体。从安装边界来看，这款螺母的径向最大尺寸比同规格PVC管材外径大出合适余量，安装时不需要额外扩大管路安装孔，在狭小的管路排布空间里也能顺利操作，轴向长度也经过优化，不会因为螺母过长占用过多管路排布空间，在多管路并行排布的场景里，相邻管路之间不会因为螺母尺寸问题出现干涉。设计过程中针对PVC材质的特性做了结构补强，螺母的壁厚从螺纹段到防滑外圈做了均匀过渡，没有应力集中的尖角结构，拧紧时受力可以均匀分散到整个螺母本体，不会因为局部应力过大出现开裂问题。内圈的黄色密封接触面做了光滑处理，没有毛刺、合模线等缺陷，和密封圈接触时可以保证密封面完全贴合，不会因为表面缺陷出现渗漏通道。在实际工程应用中，这类螺母常和PVC活接接头、PVC球阀、PVC管路终端接头配合使用，不管是家装冷热水管路排布，还是工业低压流体输送管路的快速拆装维护，都能通过旋松螺母快速断开管路，不需要转动整段管材，大幅降低管路维护的拆装难度，相比胶粘固定的PVC接头，这种带螺纹锁紧的活接螺母结构，后期维护更换配件时不需要切割管材，能减少维护成本和施工时间。
