KF40转KF25高真空变径法兰接头结构

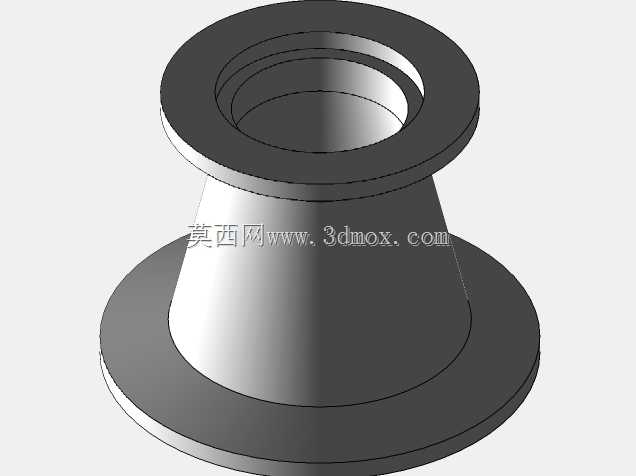

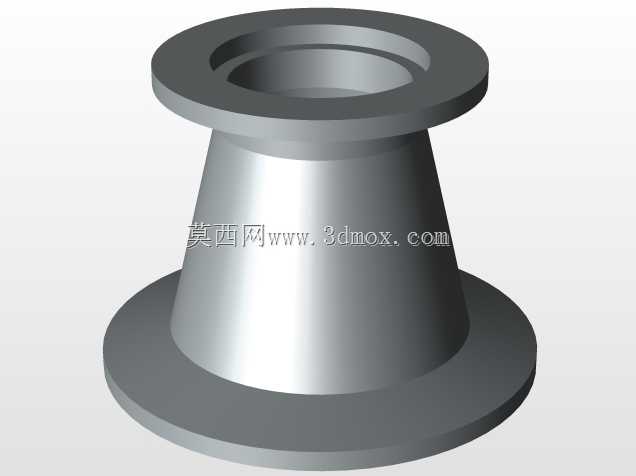

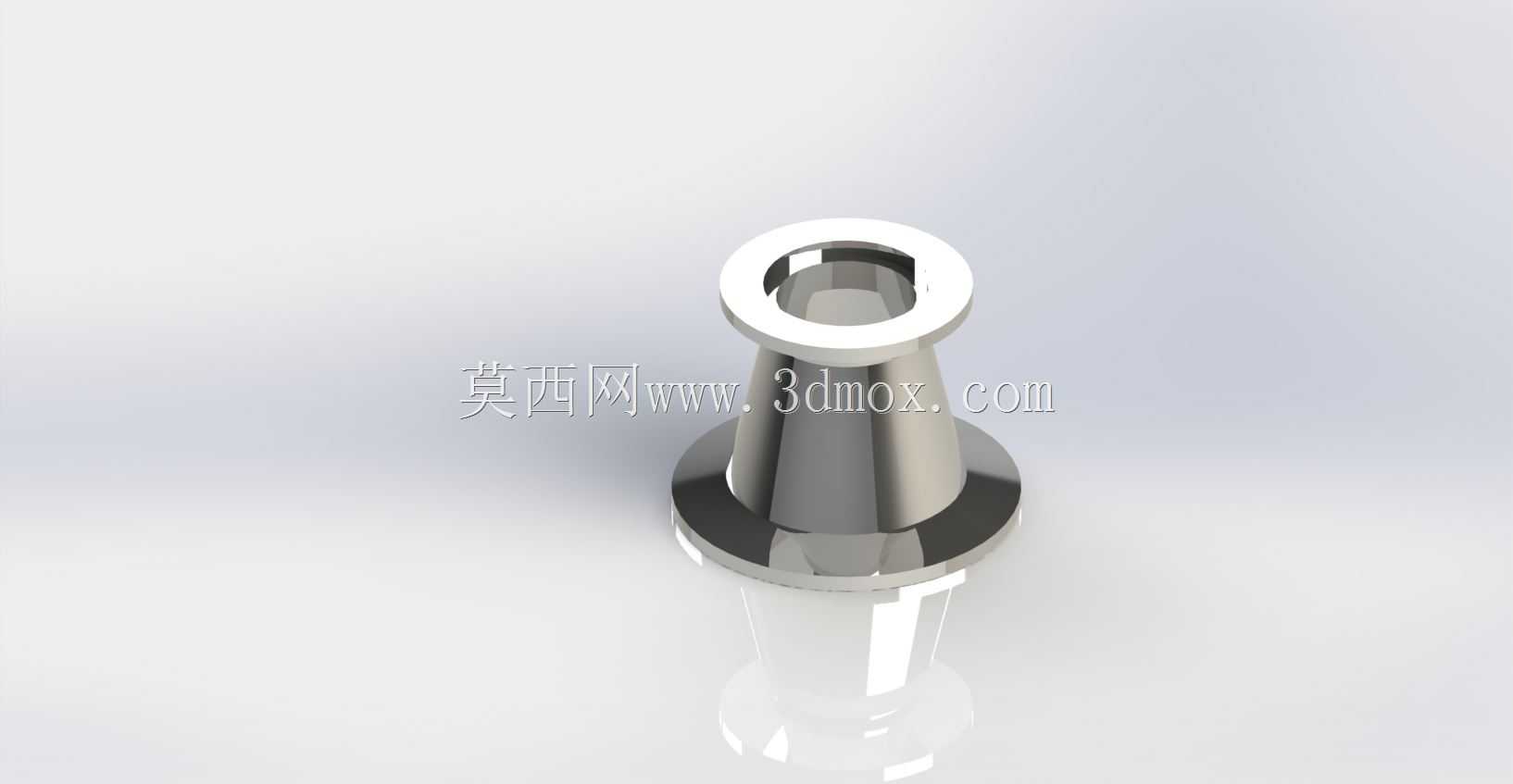

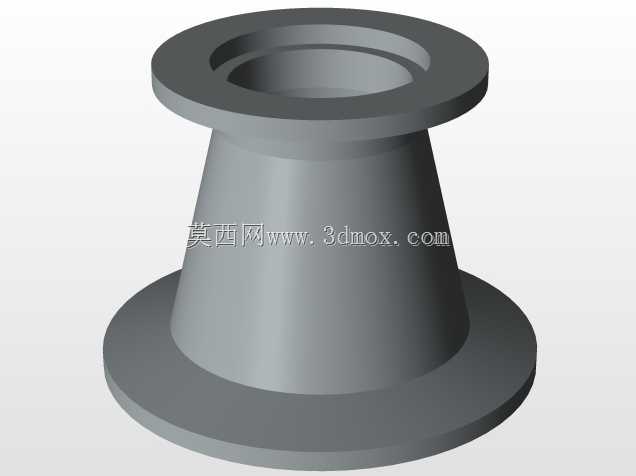

　　在真空获得与真空工艺设备的管路搭建场景中，不同公称通径的真空组件衔接是极为常见的工程需求，这款变径法兰接头正是为解决KF40与KF25两种规格快装法兰的对接问题设计，广泛应用于真空镀膜、半导体干法刻蚀、真空干燥、分子泵机组连接、实验室真空测试系统等对真空密封性能有严苛要求的管路链路中。从实际使用场景来看，这类快装法兰接头不需要焊接作业，现场装配时仅需配合对应的卡箍、o形密封圈以及定心环即可完成装拆，相比焊接式法兰能大幅缩短设备组装、管路改造以及后期维护的工时，尤其适合需要频繁调整管路布局的实验类真空装置，或是需要快速拆装检修的工业真空产线。设计层面上，接头采用两端快装法兰的一体式锥台过渡结构，大端适配KF40规格法兰接口，

　　小端适配KF25规格法兰接口，锥段采用平滑的圆弧过渡而非直角台阶结构，一方面能减少管路内部的气流阻力，避免变径位置出现气流涡旋影响真空抽速，另一方面也能降低结构应力集中，提升接头在负压工况下的结构强度，避免长期受内外压差作用出现形变。密封面的加工精度是这类真空接头的核心设计要点，两端法兰的密封端面均采用精加工处理，平面度控制在真空密封要求的公差范围内，装配后配合橡胶或金属密封圈能实现从大气压到高真空区间的可靠密封，杜绝泄漏点影响系统极限真空度。安装边界方面，接头两端的法兰尺寸完全符合KF真空快装标准的尺寸规范，大端法兰外径、密封面直径以及卡箍卡位尺寸与标准KF40法兰完全匹配，小端对应尺寸与KF25法兰通用，

　　安装时不需要额外加工转接件，可直接与同规格的真空阀门、波纹管、真空泵接口、真空腔体接口配合安装，轴向总长度控制在合理区间，不会在紧凑的管路布局中占用过多安装空间，也不会因为长度过长导致管路支撑点不足产生晃动。在金属密封件适配的特殊工况下，接头的密封端面粗糙度也能满足金属密封的装配要求，可配合铜垫、铝垫等金属密封件实现超高真空工况下的密封连接，适配不同真空等级的使用需求。日常使用中，这类接头的维护成本极低，仅需在每次拆装时检查密封圈是否存在划伤、老化变形，及时更换失效密封件即可长期维持密封性能，一体式的机加工结构不存在拼接焊缝，也就避免了焊缝位置漏孔、腐蚀的隐患，能在常规的真空工况下长期稳定工作。
