卧式承压热水储水锅炉罐体结构

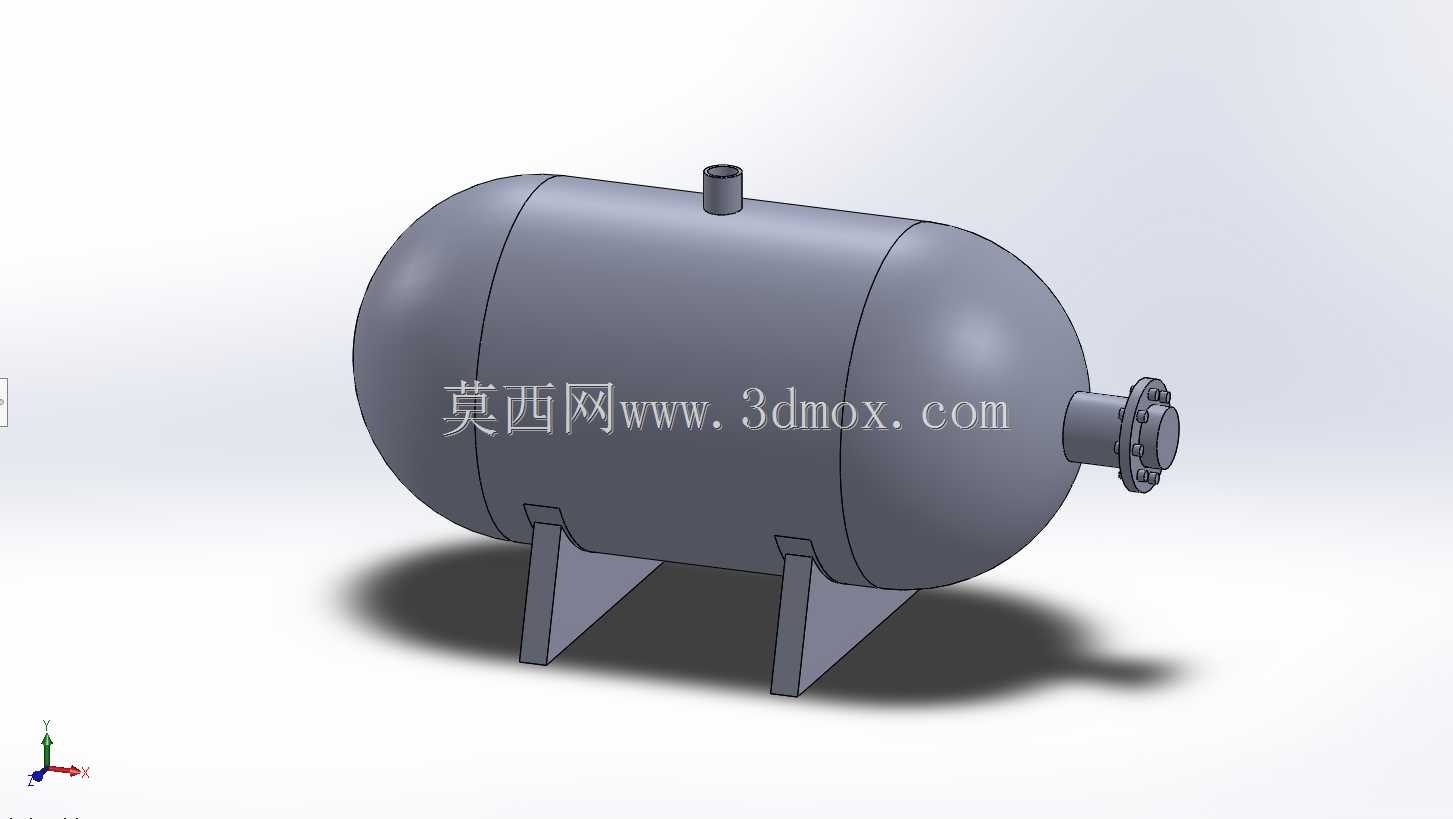

　　在民用集中供暖、商用热水供应系统的设计选型中，这类卧式承压储水罐体是衔接热源与终端用水点的核心缓冲设备，不同于直热式加热设备的即时出水逻辑，它的核心作用是储存加热后的热水，平衡热源制热功率与终端用水峰值的差值，避免热源频繁启停造成的能耗浪费与设备损耗，在小型酒店、集中供暖小区换热站、厂区职工浴室这类用水时段集中、瞬时用水量波动大的场景中应用十分广泛。从结构设计逻辑来看，罐体采用卧式椭圆封头的筒体结构，相比立式储水罐，卧式布置的重心更低，对安装地面的承重要求更友好，同时相同容积下的罐体高度更低，能适配层高受限的设备间安装场景，筒体两端的标准椭圆封头受力均匀，在承压工况下的应力分布更合理，能有效降低筒体壁厚需求，控制设备整体制造成本。

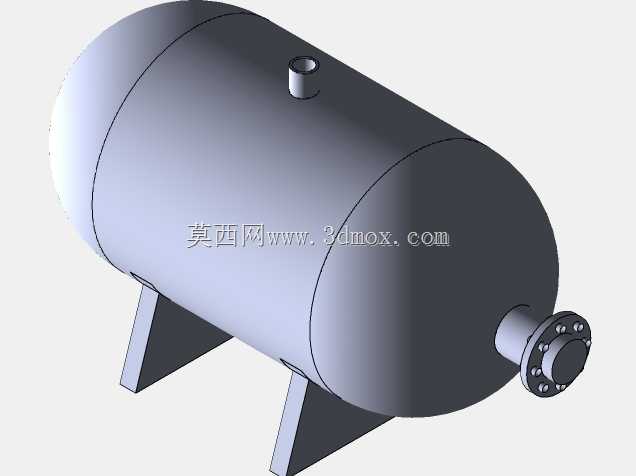

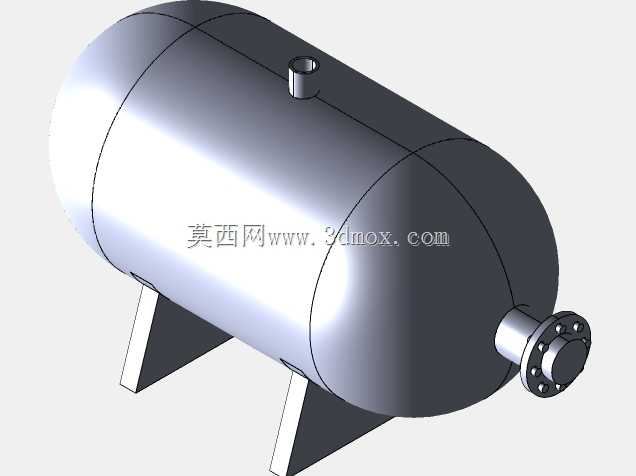

　　罐体顶部设置的小口径接管用于排气与溢流，避免罐内气堵影响水循环效率，端部的法兰接口用于对接外部循环管路，可根据实际管路走向调整法兰安装角度，适配不同项目的管路排布需求。底部的两个鞍式支座是支撑结构的核心，支座的折弯角度与弧度完全贴合筒体外壁，接触面积足够大，能避免局部应力集中造成的筒体变形，支座底部预留的安装孔可通过膨胀螺栓与设备基础固定，抵消罐体充水后的重量载荷与运行时的轻微振动。建模过程中需要重点控制封头与筒体的对接公差，法兰端面的平面度，以及鞍座与筒体的贴合间隙，这些细节直接影响后续工程出图的加工可行性，若对接间隙过大，实际焊接时会产生额外的焊接变形，影响罐体整体的承压密封性。实际选型时，需要根据系统的小时耗热量、

　　热水温度要求确定罐体的有效容积，同时结合设备间的门洞尺寸、吊装通道宽度确认罐体的外形长度与直径，避免出现设备到场后无法进入安装位置的问题，罐体的安装位置需要预留足够的检修空间，尤其是端部法兰接口一侧，要预留管路拆装、阀门检修的操作距离，鞍座的安装基础需要做水平找平，避免罐体倾斜造成局部积液或者排气不畅。
