直列四缸内燃机曲柄连杆机构总成

　　这套直列四缸动力核心结构，是当前民用乘用车、轻型商用车动力单元里应用覆盖率最高的结构形式，其核心设计逻辑是将四个燃烧室沿曲轴轴向呈单一直线排布，相比V型、水平对置等多缸布局，缸体加工工序更少，曲轴结构更简洁，整机宽度尺寸更紧凑，非常适配前置前驱车型的横置动力舱布置需求，也能降低售后维保环节的操作复杂度。

　　从实际应用场景来看，这类结构不仅覆盖1.0L到2.5L排量区间的自然吸气、涡轮增压燃油机型，在部分增程式电动车的增程器单元、小型非道路工程机械的动力源、固定式发电机组的动力端也有大量适配，核心原因是其一阶、二阶振动平衡特性经过数十年迭代已经非常成熟，不需要额外加装复杂的平衡轴结构就能满足民用设备的NVH控制要求，整机自重控制也更容易做到均衡。

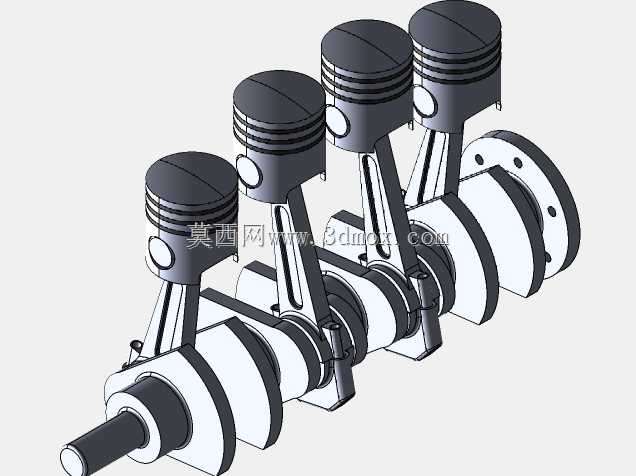

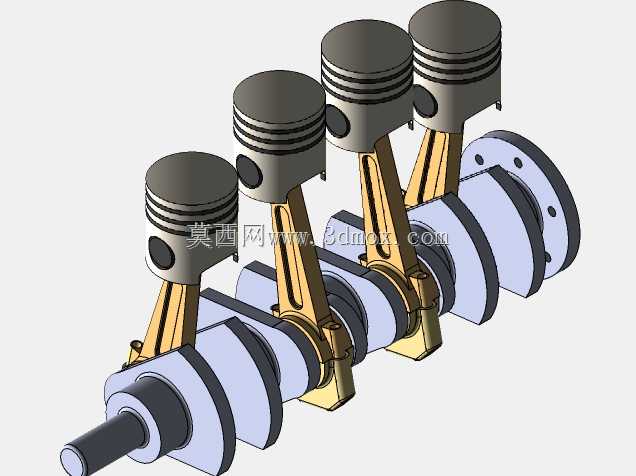

　　结构设计层面，这套总成完整还原了曲柄连杆机构的核心运动逻辑：四个活塞分别通过活塞销与对应连杆连接，连杆大端通过轴瓦抱合在曲轴的四个连杆轴颈上，相邻气缸的连杆轴颈呈180度相位差排布，保证四个气缸按照预设的点火顺序交替做功，将活塞的上下往复直线运动转化为曲轴的旋转扭矩输出。活塞部分采用了三道环的常规设计，两道气环负责燃烧室密封，阻止高压燃气窜入曲轴箱，一道油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧；活塞裙部做了适配缸壁间隙的型面设计，冷态下预留合理膨胀间隙，热态工况下能避免活塞卡滞，同时引导活塞在缸套内保持稳定往复运动，减少侧向敲击产生的异响与磨损。

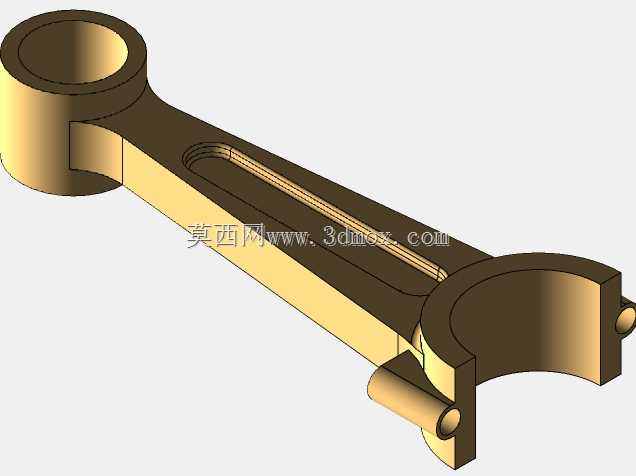

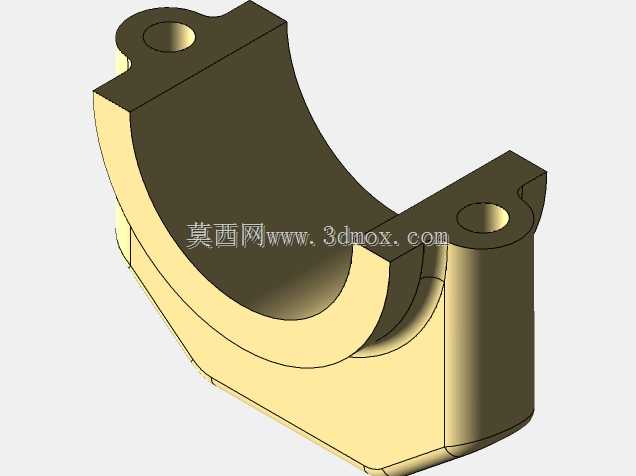

　　曲轴部分采用全支撑设计，每两个相邻连杆轴颈之间都设置主轴颈，通过主轴承盖固定在缸体主轴承座上，这种设计能大幅提升曲轴的抗弯刚度，高转速工况下曲轴的挠曲变形量控制在允许范围内，减少轴瓦偏磨的概率。曲轴前端预留了正时系统、皮带轮的安装接口，后端设置飞轮连接法兰，用于匹配飞轮与离合器总成，传递动力到变速箱输入端。连杆部分采用涨断工艺的分体式大端设计，相比传统的铣切分型面，涨断形成的不规则结合面能实现连杆盖与杆身的精准定位，大端螺栓紧固后不会出现错位，长期高负荷运转下的连接可靠性更高。

　　安装边界层面，这类直列四缸结构的整机长度通常控制在400mm到550mm区间，宽度在350mm到450mm区间，高度根据配气机构形式（SOHC或DOHC）在500mm到650mm区间浮动，动力舱布置时需要预留前端轮系、进气歧管、排气歧管、油底壳的安装空间，曲轴中心与整车传动系统的输入轴中心同轴度误差需要控制在0.1mm以内，避免运转过程中产生附加载荷，缩短传动部件的使用寿命。

　　从建模逻辑来看，这套结构完全遵循实际工程设计的装配约束关系：活塞与缸套之间保留0.02mm到0.04mm的滑动配合间隙，活塞销与活塞销座、连杆小端衬套之间采用过渡配合，连杆大端轴瓦与曲轴连杆轴颈之间预留0.02mm到0.06mm的油膜间隙，保证压力润滑油能在摩擦副表面形成完整油膜，降低运转阻力与磨损量。所有运动部件的运动行程完全匹配真实机型的参数，活塞上止点到下止点的行程与缸径共同决定单缸排量，四个缸的排量总和即为整机总排量，建模时严格按照曲柄半径等于活塞行程二分之一的几何关系设置曲轴偏心距，保证运动仿真时活塞运动轨迹与实际工况完全一致，不会出现干涉卡滞的问题。

　　在实际结构选型过程中，这类直列四缸结构的平衡特性是设计核心：由于四个活塞两两同步做上下往复运动，一阶往复惯性力可以实现自平衡，二阶往复惯性力则需要根据机型定位选择是否加装双平衡轴来抵消，主打经济性的入门机型通常会省略平衡轴结构来控制成本，主打静谧性的中高端机型则会在缸体下部加装由曲轴驱动的双平衡轴，以相反方向的两倍转速旋转，抵消二阶惯性力带来的振动，提升运转平顺性。这套模型完整呈现了核心运动部件的配合关系，既可以作为动力总成设计阶段的结构参考，也能用于教学场景下演示四冲程内燃机的工作原理，帮助从业者理解曲柄连杆机构的运动逻辑与受力传递路径。
