多球式动量守恒演示碰撞摆结构设计

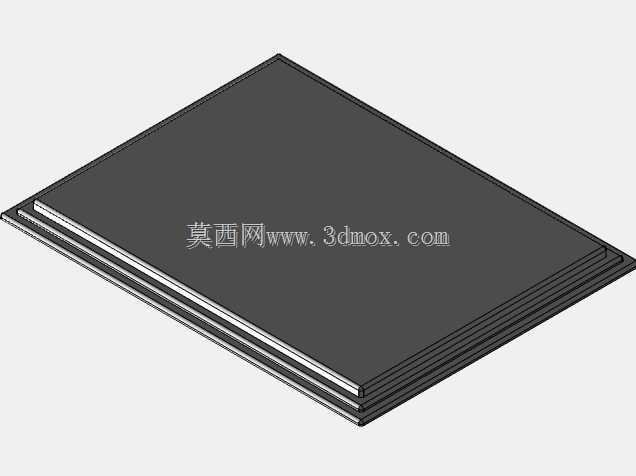

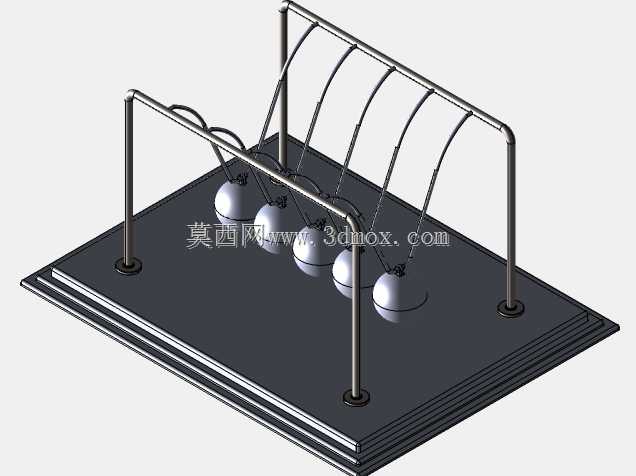

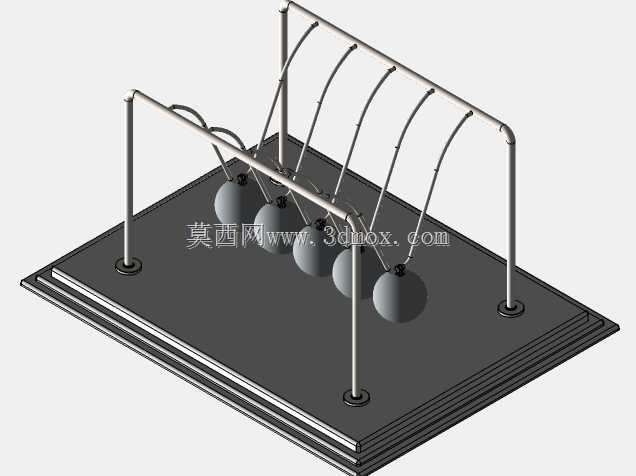

　　这款碰撞演示装置的核心应用场景覆盖中学物理力学实验室、高校普通物理演示展厅、青少年科创体验区，也可作为工业设计展厅中力学原理可视化的陈设展品，日常使用中无需外接动力源，完全依靠机械能的传递与转化完成周期性运动，能够直观展示弹性碰撞过程中的动量守恒、能量守恒规律，帮助观察者快速理解刚体碰撞、能量损耗等抽象力学概念。从结构设计逻辑来看，整套装置采用对称式框架布局，底部为双层叠合的矩形承托底座，底座边缘做了等宽的台阶式收边设计，既能够提升整体放置的稳定性，避免摆球摆动过程中框架出现侧翻或滑移，也预留了底部防滑垫的粘贴安装边界，底座上表面的安装孔位采用同轴定位设计，两侧垂直支撑立柱与底座通过过盈配合加端面定位台固定，

　　无需额外紧固件即可保证立柱的垂直度，控制立柱与底座平面的垂直公差在0.1mm以内，避免摆球悬挂后出现偏摆蹭碰的问题。上方的横向承载杆与两侧立柱采用插接式固定，横向杆上均匀分布五个摆线悬挂点位，每个点位对应一组独立的V型双吊线结构，这种双吊线设计能够约束摆球的运动轨迹，让所有摆球始终在同一垂直平面内摆动，避免单吊线结构容易出现的球面扭转、摆动轨迹偏移问题，保证相邻摆球碰撞时的接触点始终处于球心同一水平连线上，最大化降低碰撞过程中的侧向能量损耗。每个摆体采用等直径等质量的实心球体设计，球体表面做光滑处理，碰撞接触面为球面点接触，能够保证碰撞力沿球心连线方向传递，相邻球体静止时间距控制在0.1mm以内，

　　既不会因为间距过大导致碰撞前摆球速度损失，也不会因为预接触导致初始状态下存在内应力。整套装置的安装边界适配常规实验台与展示台面，底座长宽尺寸控制在可稳定放置于标准600mm深度实验台的范围内，整体高度适配成年人站立观察的视线高度，无需额外支架即可直接摆放使用。从功能特性来看，当抬起任意一侧的单个或多个摆球至一定高度释放后，摆球在重力作用下沿圆弧轨迹下落，与相邻静止摆球发生弹性碰撞，动量与能量会通过中间静止的摆球依次传递，最终将对应数量的末端摆球推出至近似初始释放的高度，随后末端摆球回摆重复碰撞过程，整个运动过程中因为空气阻力、碰撞非完全弹性、悬挂点摩擦等因素存在，摆动幅度会逐渐衰减直至静止，

　　这一过程也能够同步演示机械能损耗的实际规律。设计过程中对摆线长度做了等长一致性管控，所有摆线的长度公差控制在0.05mm以内，保证每个摆球的摆动周期完全一致，避免因为摆长差异导致碰撞时序错位，影响动量传递的演示效果；框架杆件采用刚性足够的金属材质，避免摆球碰撞过程中框架自身产生弹性形变吸收能量，保证能量传递效率；球体材质选用密度均匀、碰撞恢复系数较高的材料，既能够保证碰撞过程的能量传递效率，也能够降低长期碰撞后的接触面形变问题，延长装置的使用寿命。在实际教学应用中，这套装置可以完成多组对照演示：改变单侧释放摆球的数量，观察末端弹出摆球的数量对应关系，验证动量守恒公式中的质量与速度乘积的传递规律；在摆球接触面粘贴不同阻尼的材料，观察摆动衰减的速度差异，演示非弹性碰撞中的能量损耗规律；调整摆线的悬挂长度，改变摆球摆动周期，观察碰撞频率的变化，辅助理解单摆周期公式的实际应用。作为桌面式演示装置，其结构没有复杂的传动部件，日常维护仅需定期检查悬挂点的磨损情况、擦拭球体表面的灰尘即可，无需特殊的润滑或校准操作，适配长时间开放展示的使用场景。
