基于Ansys的简支桁架桥梁静力学分析模型

　　在交通基础设施建设与运维领域，桥梁结构的力学性能验证是保障通行安全的核心环节，本次构建的桁架式桥梁有限元分析模型，主要面向中小跨度跨河、跨线人行及轻型车行桥梁的前期设计校核场景，可直接为结构方案选型、杆件截面优化提供量化的数据支撑。从实际工程用途来看，这类桁架桥多用于跨度5米级的乡村通行支路、厂区内部物料运输通道、景区人行观光步道等场景，相比实体梁式桥，桁架结构通过杆件的轴向受力传递荷载，能在同等耗材用量下获得更高的跨越能力，同时自重更轻，对下部基础的承载力要求更低，适合地质条件一般的建设区域。

　　模型构建阶段完全参照实际工程的受力逻辑设置边界条件，桥梁两端采用简支约束形式，一端限制三个方向的平动自由度模拟固定铰支座，另一端仅限制竖向与横向平动、释放纵向位移模拟活动铰支座，完全匹配实际桥梁的温度变形释放需求。荷载施加层面，按照常规轻型桥梁的设计荷载标准，在桥面板区域施加均布面荷载模拟恒载与活载的组合作用，同时在桁架节点位置补充了局部集中荷载的加载接口，可根据实际使用场景调整荷载分布形式，比如满足行人密集区域、小型机具通行区域的差异化受力验算需求。

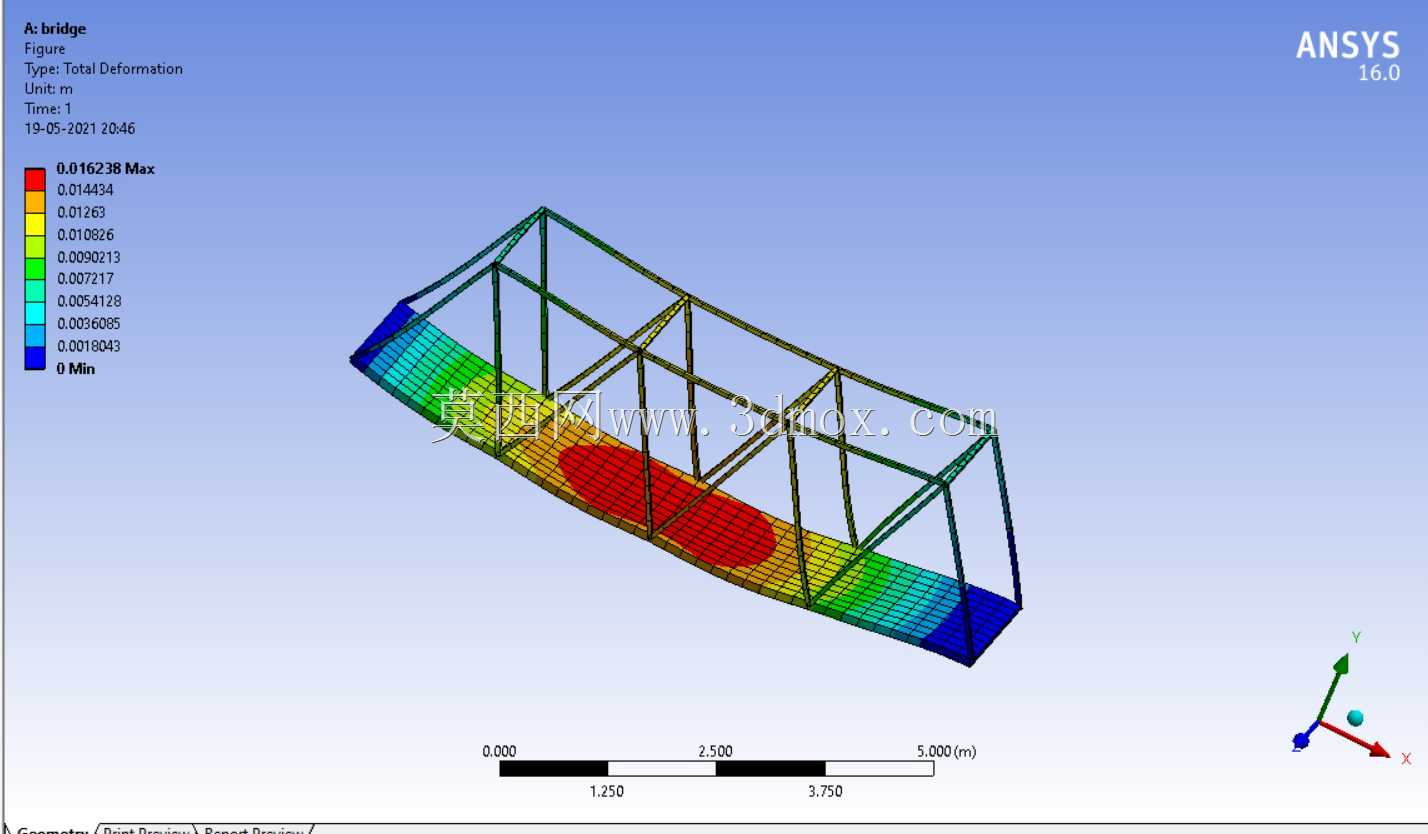

　　从结构功能特性来看，本次分析重点提取了桥梁的总变形云图、等效应力分布结果，从云图数据可以直观看到，桥梁最大变形出现在跨中位置，变形量沿跨中向两端支座处呈梯度递减，完全符合简支梁受均布荷载的变形规律；应力分布层面，桁架上下弦杆分别承受压应力与拉应力，腹杆承担剪力传递作用，高应力区域集中在跨中弦杆与支座附近的腹杆连接处，这些位置也是实际工程中需要重点做节点加强、焊缝质量检测的关键部位。设计过程中特意保留了桁架杆件的参数化修改接口，设计人员可直接调整弦杆、腹杆的截面尺寸、壁厚参数，快速迭代不同截面方案下的结构刚度、强度表现，无需重新搭建几何模型，能大幅缩短方案校核的周期。

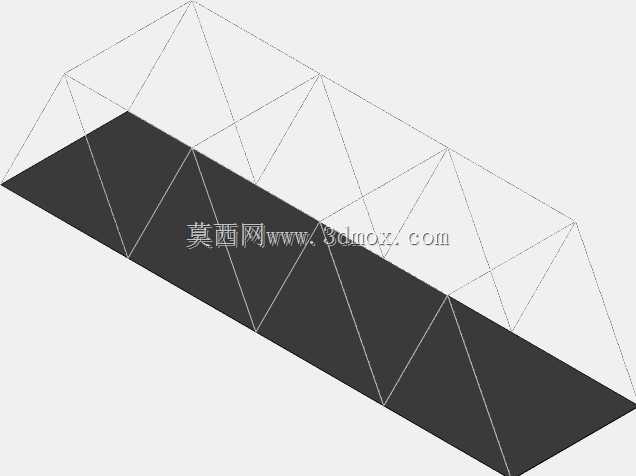

　　外形尺寸与安装边界方面，模型参照的实际桥梁总跨度为5米，桥面净宽1.2米，桁架高度0.8米，所有杆件均采用等边角钢拼接的形式，单根杆件的长度控制在1.5米以内，符合常规型材的供货长度，减少现场拼接的裁切工作量。安装边界上，模型预设的支座安装平面尺寸为200mm*200mm，下部基础只需提供平整的混凝土支撑面即可完成支座固定，无需额外做复杂的预埋件设计，适配大部分乡村、厂区的简易基础施工条件。

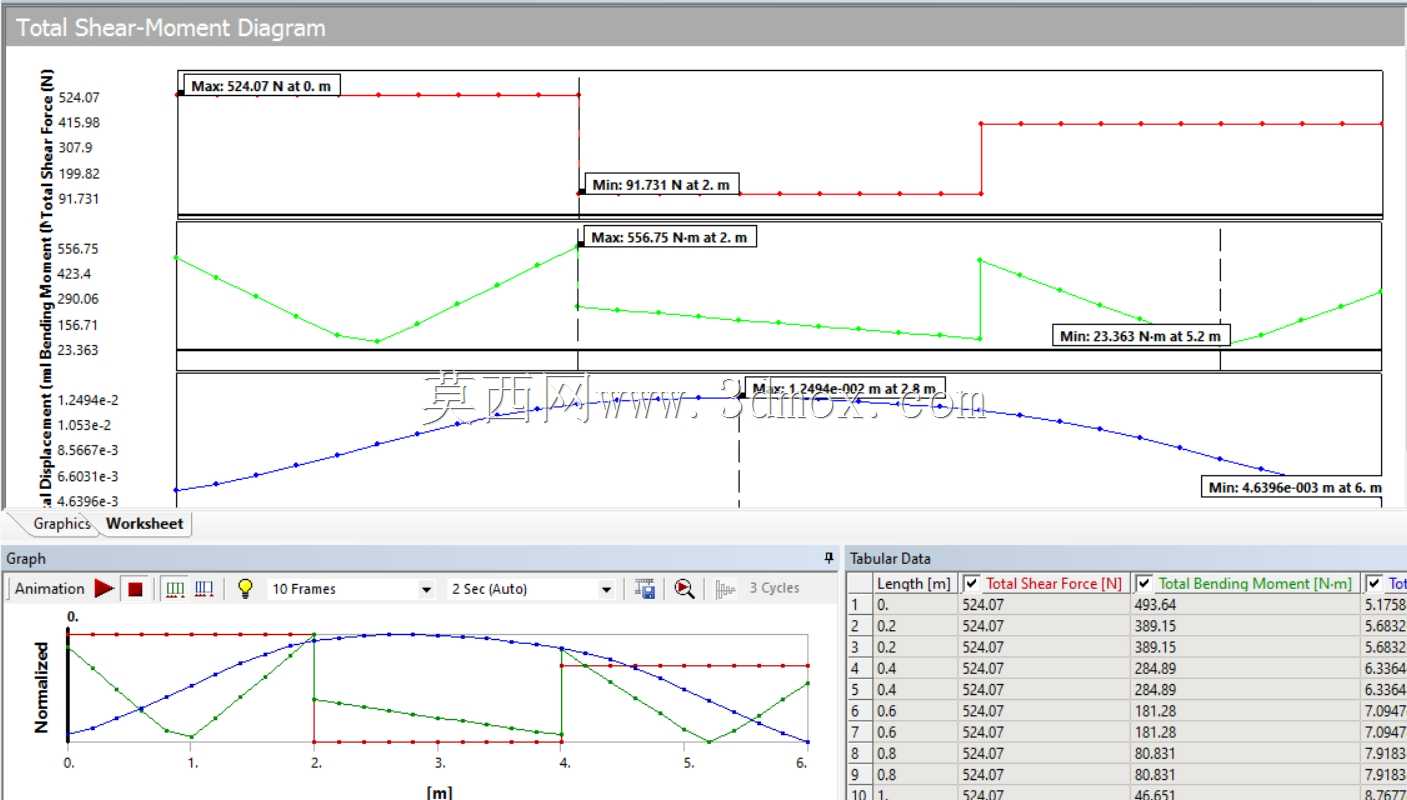

　　在仿真计算的设置上，模型采用实体单元划分网格，对应力集中的节点位置做了网格加密处理，保证计算结果的精度能满足工程设计的误差要求，计算结果可直接导出杆件的内力值，为后续的杆件强度验算、稳定性验算提供直接的输入参数。不同于纯几何外观模型，这个分析模型完全贴合工程实际的受力逻辑，没有做过度的几何简化，比如节点处的连接板、焊缝区域的几何特征都做了保留，避免因简化过度导致应力计算结果失真，能真实反映结构在实际荷载下的受力状态。对于刚接触结构有限元分析的工程人员来说，这个模型也可以作为学习案例，掌握简支桁架类结构的约束设置、荷载施加、结果后处理的完整流程，理解结构传力路径与变形、应力分布的对应关系。
