1/4英寸MNPT螺纹连接式气水排放旋塞结构

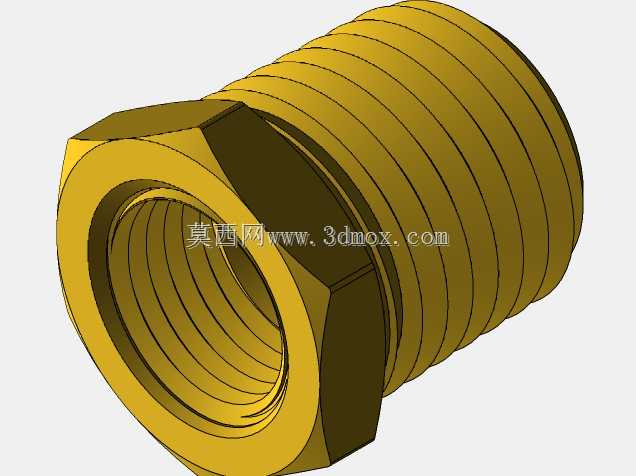

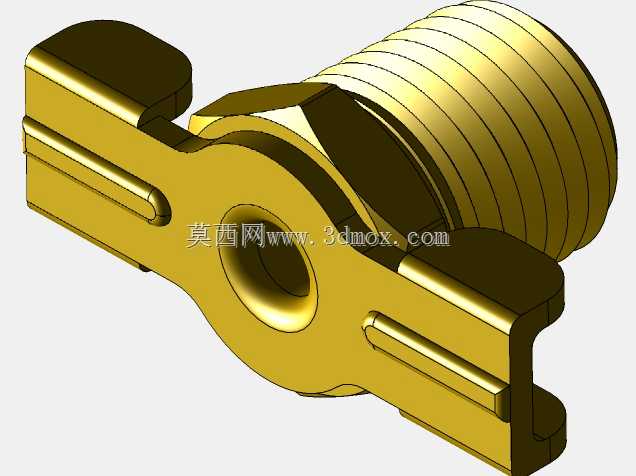

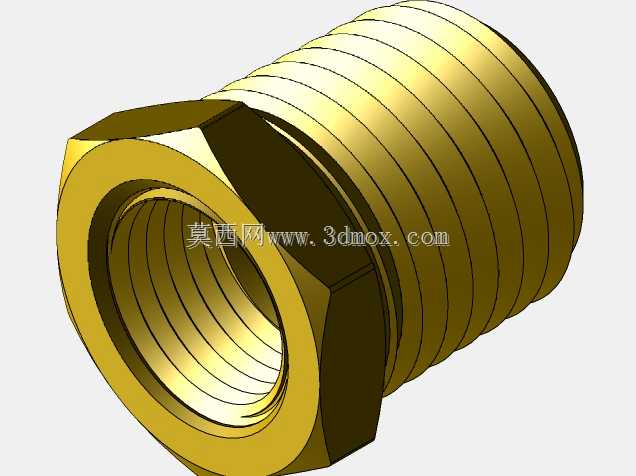

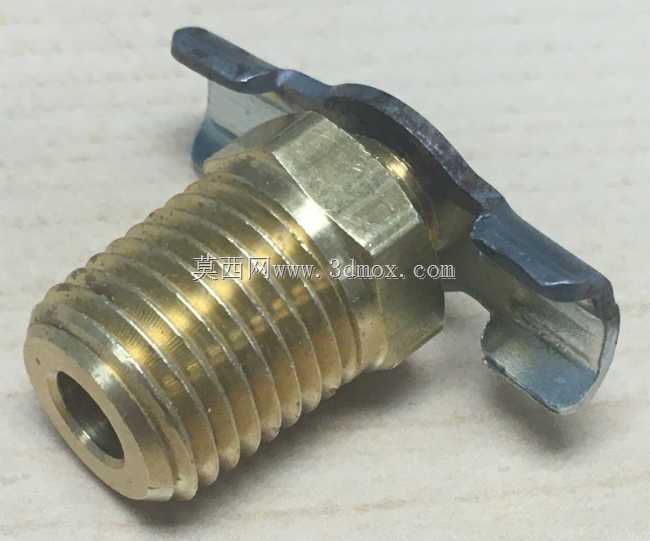

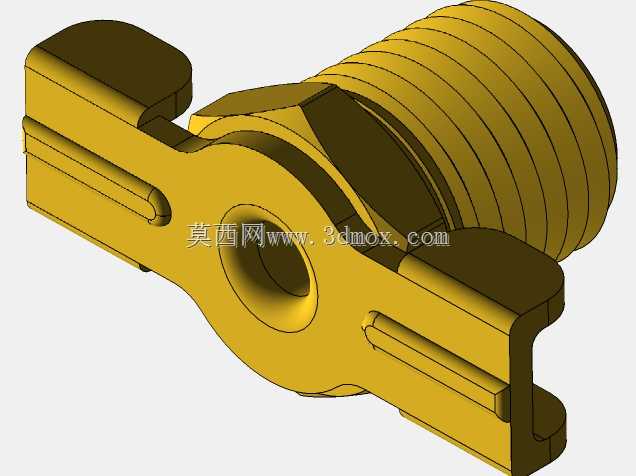

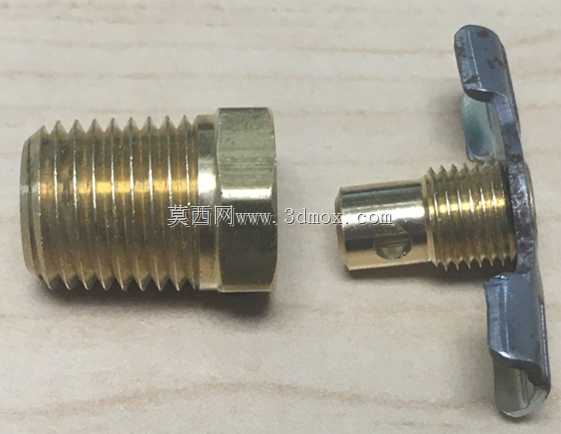

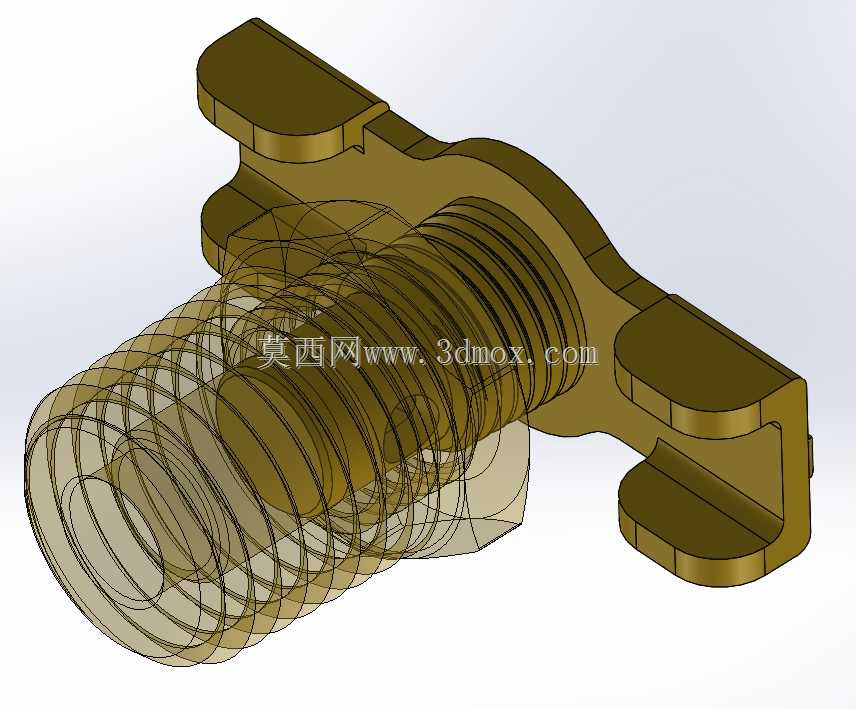

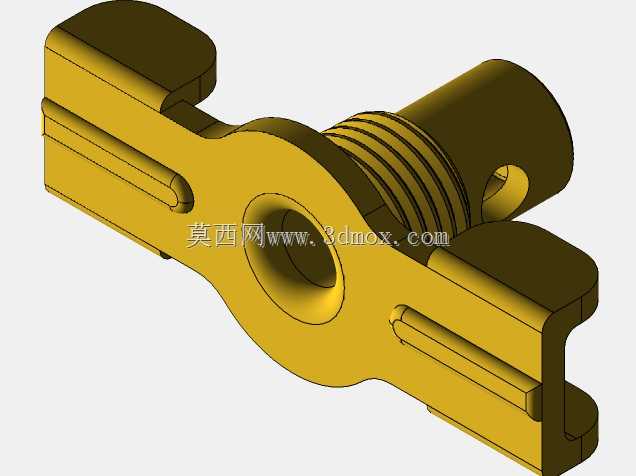

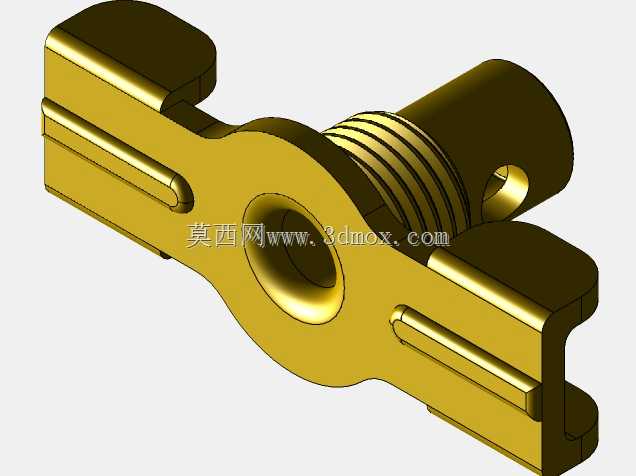

在小型压缩空气系统、闭式冷却水箱、燃油储油箱这类需要定期排出腔体积液或滞留空气的场景中，这类小通径旋塞是应用频次极高的基础管路元件，很多现场运维人员习惯将其称为排水阀或者排气堵头，核心作用就是在不拆解主管路的前提下，通过简单的手动操作完成介质泄放，保障主系统的运行压力稳定与介质纯度。这款旋塞采用1/4"MNPT外螺纹作为连接端，匹配工业领域通用的锥管螺纹密封标准，安装时仅需在螺纹段缠绕适量聚四氟乙烯密封带，即可与对应规格的内螺纹接口形成可靠的密封连接，不需要额外加装密封垫片，适配绝大多数工业管路的安装接口尺寸，安装时的扳手空间预留仅需覆盖两侧蝶形手柄的旋转半径即可，不需要额外预留过大的操作空间，适合在管路排布紧凑的设备内部安装。结构上采用蝶形螺母一体式手柄设计，手柄边缘特意加工了导向倒角，在旋紧过程中，这个倒角可以引导两个配合螺纹段的端面逐步贴合压紧，避免硬密封面出现偏磨，最终在两个螺纹连接件的结合面形成连续的气密密封带，不需要额外加装软质密封垫就能耐受常规的低压工况，不管是排放积聚在管路低点的冷凝水，还是排出油箱顶部滞留的空气，都不会出现操作过程中的介质渗漏问题。从设计逻辑来看，这款旋塞没有采用复杂的升降阀瓣结构，而是直接利用螺纹旋合的压紧力实现密封，整体零件数量极少，没有易损的橡胶密封件，长期使用也不会出现密封件老化失效的问题，日常维护仅需在设备定检时检查螺纹结合面的磨损情况即可。操作时不需要借助额外工具，直接用手捏住两侧的蝶形手柄旋转即可完成启闭，旋转不到两圈就能完全打通泄放通道，泄放流量可以通过旋转角度灵活控制，既可以全开快速排净积液，也可以半开缓慢排出滞留空气，避免全开时压力骤变导致介质喷溅。在实际选型应用中，这类旋塞常被安装在压缩空气储罐的底部排污口、柴油机冷却水箱的最低排水点、小型液压油箱的底部放油位，以及气动管路的各个低点集液位置，相比传统的四方头螺塞，蝶形手柄的设计大幅降低了现场操作的门槛，运维人员不需要随身携带扳手就能完成操作，同时一体式的结构也避免了小零件拆卸后掉落丢失的问题。建模过程中需要重点注意锥管螺纹的牙型角度与锥度参数，保证螺纹配合的过盈量处于合理区间，过盈量太小容易出现密封不严，过盈量太大则会导致旋紧力矩过大，甚至出现螺纹咬死的问题，蝶形手柄的倒角尺寸需要与配合端面的角度匹配，保证压紧时密封面的接触压力均匀分布，避免局部压力不足导致渗漏。
