五英寸对夹式手动蝶阀结构设计

这款五英寸手动蝶阀的建模，完全围绕暖通空调系统的实际安装工况展开，日常主要适配冷却塔循环水管路、空气处理机组进出水段、风机盘管末端的水路通断与流量调节场景，这类应用场景对阀门的安装空间、操作力矩、密封可靠性都有明确的工程要求。从结构设计逻辑来看，采用对夹式安装结构是核心选型思路，相比法兰式蝶阀，对夹结构的阀体轴向尺寸更短，能大幅压缩管路安装的轴向占用空间，尤其适配AHU、FCU这类设备周边管路排布紧凑、安装操作空间有限的场景，安装时只需将阀体夹在两片管路法兰之间，穿装螺栓紧固即可完成固定，不需要额外配置法兰配对结构，能有效降低管路系统的整体物料成本。

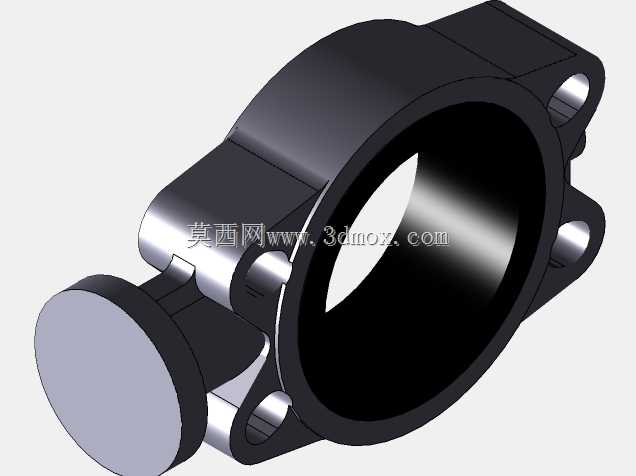

操作结构采用杠杆式手柄设计，手柄长度经过力矩匹配计算，操作人员无需借助额外辅助工具，单手即可完成阀门的启闭操作，手柄上预留的档位卡位结构，可将阀板锁定在0-90度区间的任意开度位置，方便现场调试时根据系统压差、流量需求调整阀位，适配不同工况下的流量调节需求。阀体采用铸铁材质的一体式铸造结构，流道内壁做了圆弧过渡处理，阀板处于全开位置时，流道通径与管路内径基本一致，流体经过阀门时的局部阻力系数远小于截止阀、闸阀类产品，能有效降低循环水泵的扬程损耗，减少系统运行的能耗。

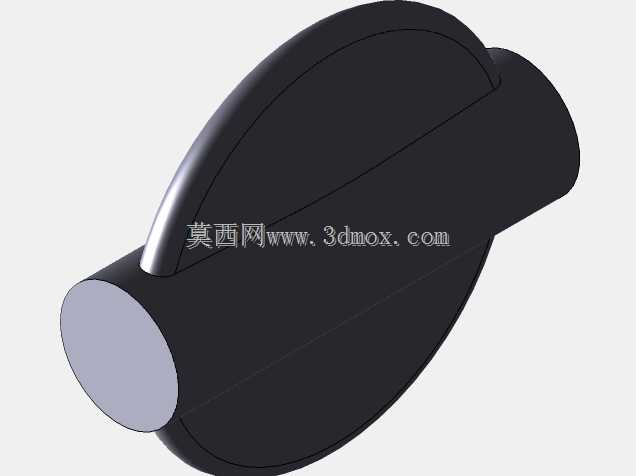

密封结构采用阀座全包覆橡胶设计，橡胶圈直接嵌装在阀体内壁的环形槽内，不需要额外的压盖固定，阀板边缘做了圆弧倒角处理，启闭过程中阀板与密封面的接触为渐进式挤压，不会出现密封面刮蹭磨损的问题，可保证长期使用后的密封可靠性，避免管路滴漏问题。从安装边界尺寸来看，五英寸公称通径对应的阀体外缘尺寸完全适配国标对应通径的法兰孔距，阀体上下两端的定位凸台可与法兰面的凹槽配合定位，安装时不需要反复调整阀体对中度，能有效提升现场安装的作业效率。阀杆与阀体之间设置了耐磨轴套，长期操作不会出现阀杆晃动、卡涩的问题，适配暖通系统常年带压运行的工况要求，阀板采用流线型平板结构，流体冲击时的受力均匀，不会出现阀板抖动、阀位自行偏移的问题，即使在系统流速波动较大的冷却塔进出水管路中，也能保持稳定的阀位状态。
