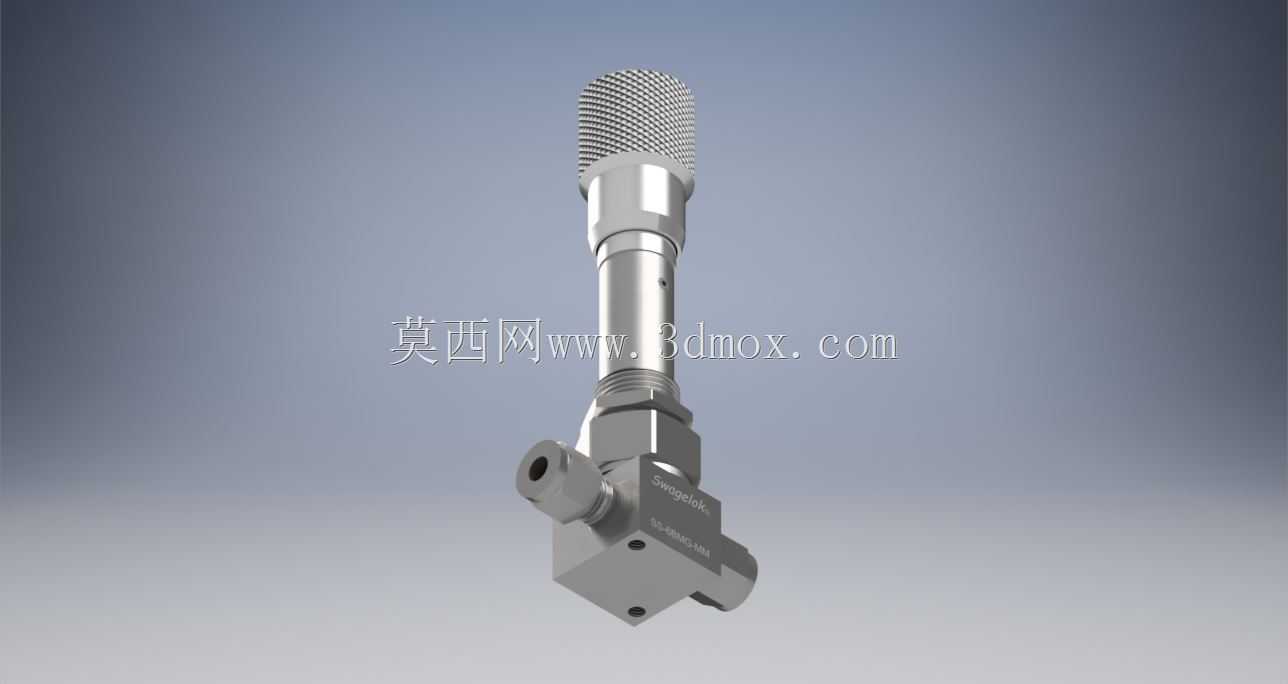

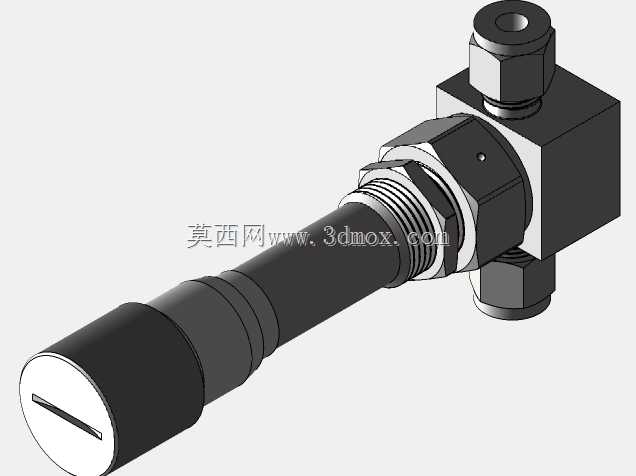

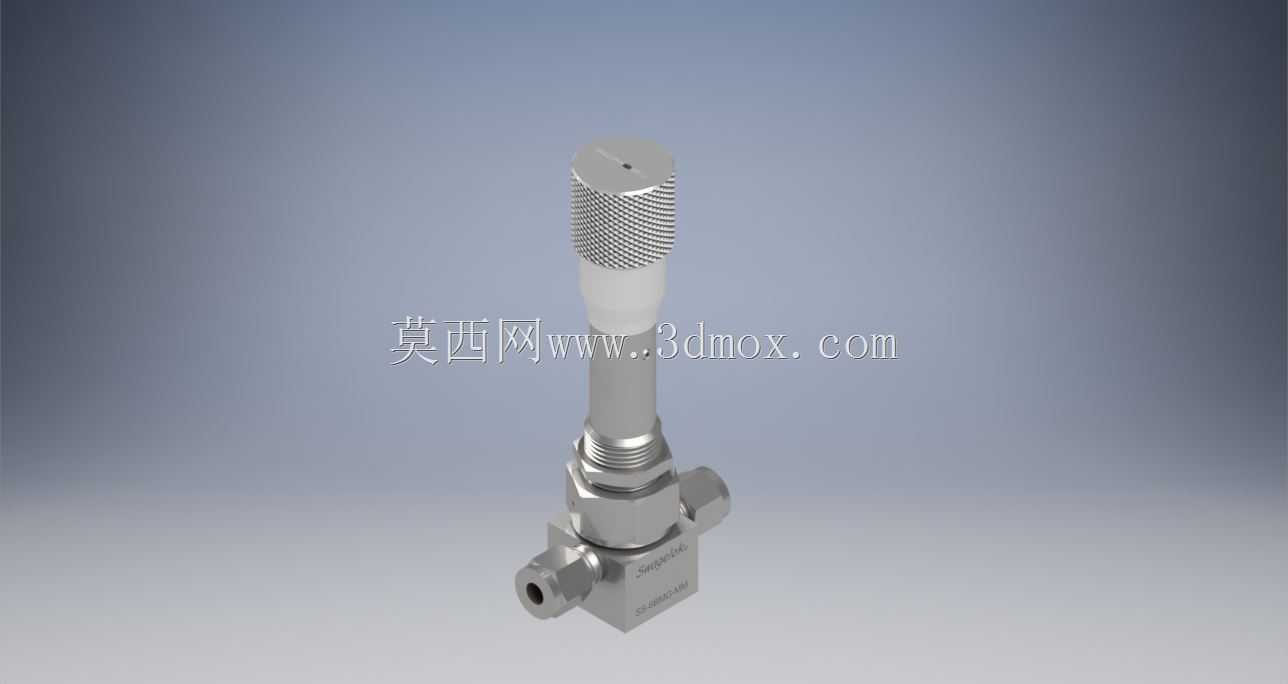

不锈钢计量波纹管密封针型阀结构

这款针型计量阀在小流量流体控制场景中应用十分广泛，常见于实验室气路搭建、分析仪器流体通路、特种化工小剂量投料管路、高纯气体输送系统这类对流量调节精度、密封可靠性要求极高的工况中，尤其适配需要长期维持阀位无泄漏、调节分辨率高的低压小通径管路场景。阀体整体采用不锈钢棒料加工成型，选择6mm世伟洛克卡套接头作为管路连接端，能够直接适配同规格公制不锈钢管，安装时无需额外焊接，仅需通过卡套的卡紧变形即可实现金属硬密封，既可以避免焊接带来的管路氧化杂质残留，也能在后期维护时快速拆装更换阀件，适配现场管路快速改造的需求。阀杆部分采用尖端计量结构，阀杆头部做了高精度锥面加工，和阀座的配合间隙经过精细配研，在微调阀杆行程时，可以实现极小范围的流量线性调节，能够精准控制毫升级的流体通断与流量大小，满足实验、精密配比场景下的流量控制要求。密封结构采用波纹管密封形式，将阀杆的运动动密封转化为波纹管的静密封结构，彻底避免了常规填料密封阀在长期调节后出现的填料磨损、介质外漏问题，尤其适合输送有毒、高纯、易挥发的介质，杜绝管路介质向外泄漏的风险，阀杆上部还集成了垫圈结构，在阀杆全开位置可以起到硬限位作用，避免操作时过度旋升导致波纹管超出拉伸行程出现疲劳损坏。阀杆上部的操作端做了滚花处理，操作人员徒手调节时可以获得足够的摩擦力，无需借助额外工具即可完成精细的阀位调整，滚花的齿距经过优化，既不会过于尖锐划伤操作人员手部，也能在戴薄劳保手套操作时保持足够的操作阻尼。从安装边界来看，阀体的角式结构让两个接口呈90度垂直布置，在管路排布时可以节省直线安装空间，适合集成在阀岛、集成气路板旁的紧凑安装空间内，整体轴向长度适配常规仪表管的安装间距，不会和周边的管路接头、固定支架产生安装干涉，阀体的六角结构也预留了扳手夹持位，安装时可以用开口扳手固定阀体再旋紧卡套螺母，避免安装过程中阀体受力变形影响内部密封精度。设计过程中针对波纹管的行程做了严格的限位匹配，阀杆的全行程范围完全覆盖在波纹管的安全伸缩行程内，长期反复调节也不会出现波纹管疲劳开裂的问题，阀杆尖端的计量型线经过多轮流场仿真优化，在小开度下的流量特性曲线线性度更好，不会出现开度微调时流量突变的情况，方便操作人员精准把控调节量。
