五十立方立式常压不锈钢储运罐体设计

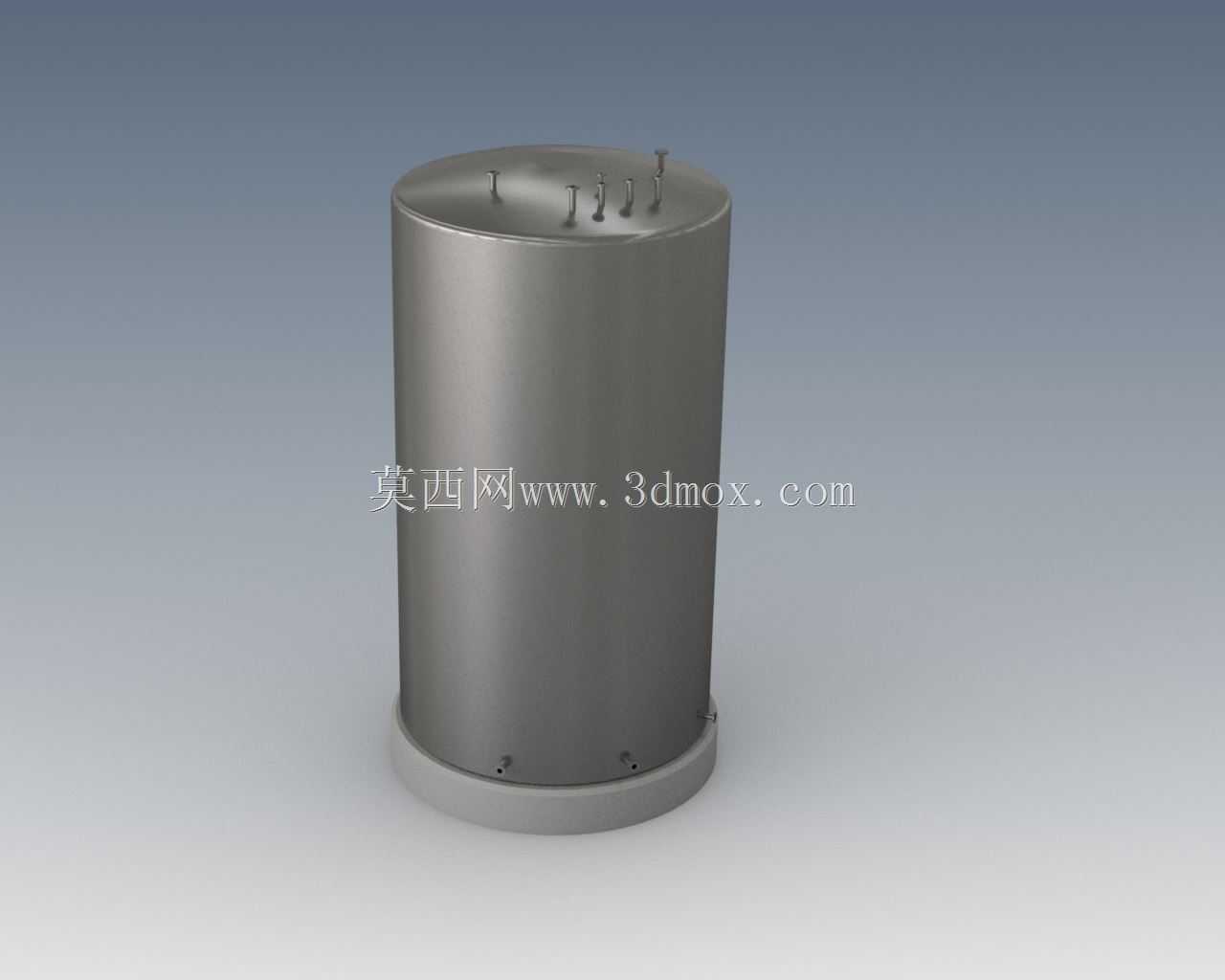

这款立式不锈钢罐体主要面向化工、纺织印染、粮油加工等行业的液态物料中间存储与工序周转场景，可适配水性溶剂、低腐蚀性工业原料、工艺中间产物的常温常压存储需求，在厂区物料输送链路中通常衔接上游反应出料环节与下游分装、配料工序，作为工序间的缓冲存储单元平衡生产节拍差异。罐体整体采用直立圆柱式结构，底部设置环形支撑底座，底座预留均匀分布的地脚安装孔，可直接通过膨胀螺栓固定于硬化混凝土地面基础，安装时需保证基础平面水平度偏差不超过千分之二，避免罐体长期承重出现局部应力集中。筒体高度6000mm，内径3000mm，额定有效存储容积50立方米，筒体顶部开设多个工艺接口，分别对应进料管、排气口、液位计安装位、人孔检修通道以及安全溢流口，不同接口的管径与伸出高度根据常规厂区工艺管线排布逻辑设计，可直接对接标准规格的工业管道，减少现场二次改造成本。设计过程中优先考虑了罐体的结构稳定性，筒体壁厚根据常压存储的受力计算选取，底部与底座衔接处做圆弧过渡处理，分散满液状态下的筒体底部应力，避免长期使用出现焊缝开裂问题；顶部接口的排布避开了人孔的操作空间，检修人员可通过顶部直梯到达罐顶后，顺利开启人孔进入罐体内部开展清洁、检修作业。罐体外部采用哑光不锈钢表面处理，减少厂区环境下的积灰挂污，日常清洁维护仅需低压冲洗即可保持外壁整洁；底座高度设置为150mm，既可以避免罐体底部直接接触地面出现腐蚀，也预留了底部出料口的管线安装空间，方便对接出料泵的入口管路。在实际厂区布局中，这类储罐通常成组布置于原料仓储区与生产车间的衔接区域，周边预留1.2米以上的巡检通道，罐顶设置防护栏杆保障巡检人员作业安全，模型的外形尺寸完全匹配常规工业厂区的安装空间要求，可直接用于厂区布局规划、工艺管线排布的三维校核工作，也可作为同规格储罐设计的参考原型，帮助结构设计人员快速完成罐体的基础构型搭建，减少重复建模的工作量。
