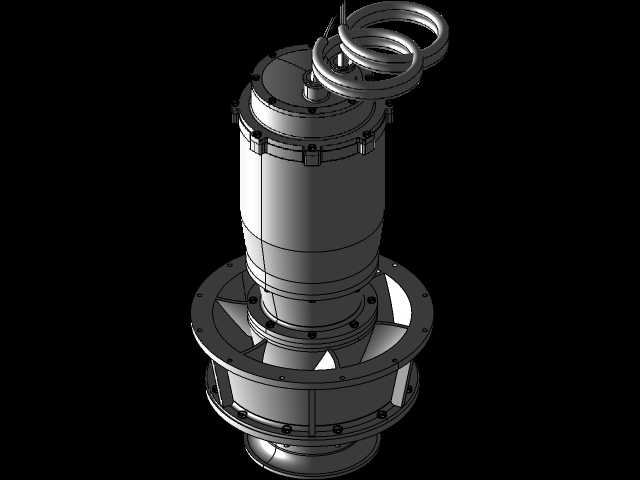

潜水式轴流泵三维结构设计方案

这款轴流泵采用潜水式集成结构设计，电机与泵体同轴直连，省去了长轴传动带来的挠度变形与功率损耗问题，整机可直接潜入水中作业，无需搭建复杂的地面泵房基础设施，在城市防汛排涝、农田大面积灌溉、水利枢纽调水、工矿企业应急排水等场景中适配性极强。从结构布局来看，上部为密封式潜水电机舱，壳体采用加厚圆筒式结构，法兰连接部位均设置了多道密封槽，可适配O型圈与机械密封组合的密封方案，能有效阻挡水体渗入电机内部，电机顶部设置的吊环结构采用一体化铸造吊耳，承重冗余量满足整机起吊安装的载荷要求，避免吊装过程中出现结构断裂风险。下部泵体段采用轴流式叶轮设计，叶轮叶片为空间扭曲翼型结构，匹配导叶体的流道设计，可在大流量、低扬程的工况下保持较高的运行效率，相比传统离心泵更适合大流量输水场景，叶轮与泵壳之间的间隙控制在合理范围，既避免运转过程中出现刮擦碰撞，又能减少容积损失提升输送效率。泵体底部的法兰安装边预留了均匀分布的螺栓孔，可直接与出水管道或者预埋基础对接，安装时只需保证整机垂直吊装就位，对接法兰密封垫后紧固螺栓即可完成安装，大幅缩短现场施工周期。设计过程中优先考虑了水下运行的可靠性，电机外壳设置了散热筋结构，借助周围水体实现电机的持续散热，避免长时间高负荷运转出现过热问题；电缆引出部位采用专用密封接头，能承受长期水下浸泡的水压不出现渗漏。整机的轴向尺寸经过紧凑化优化，在保证电机功率与叶轮水力性能的前提下尽可能压缩整体高度，适配不同深度的取水、排水作业场景，进出水流道采用顺滑过渡设计，减少水流经过泵体时的局部阻力损失，降低运行过程中的振动与噪音。叶轮与主轴之间采用键连接加锁紧螺母的固定方式，可承受轴流泵运转时产生的轴向水推力，泵体内部设置的水润滑轴承可借助输送的水体实现自润滑，无需额外添加润滑油脂，避免对输送水体造成油污染，适配环保要求较高的输水场景。
