RKC雷克斯C100型电压控制器三维建模

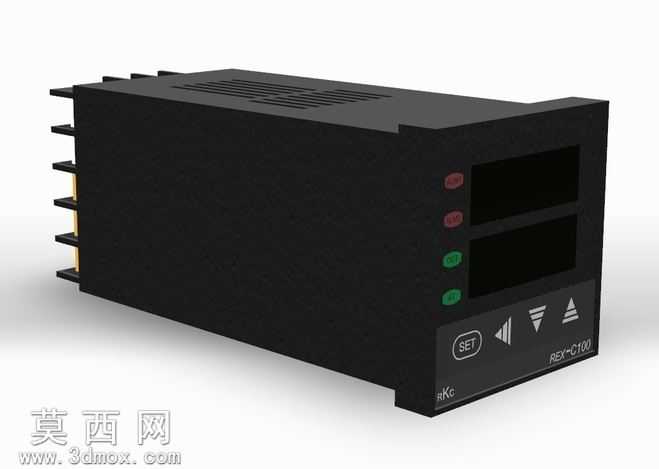

本模型为RKC雷克斯C100系列电压输出型控制器的三维数字模型，建模过程以实物尺寸比例为基准，完整还原了该款工业控制器的外观结构与细节特征。建模阶段首先通过参考实物的正视图、侧视图与俯视图确定整体外轮廓尺寸，采用基础长方体作为主体基体，通过拉伸、切除等基础特征完成壳体的基础造型，针对壳体侧面的安装导向卡槽结构，使用线性阵列特征完成等距排布的卡槽建模，保证卡槽的间距与尺寸符合实际安装适配要求，确保模型可用于安装场景的装配模拟。前面板区域的建模严格还原实物布局，首先分割出上下两块数显窗口的凹陷区域，对窗口边缘做微小倒角处理模拟真实面板的注塑圆角特征；面板左侧的状态指示灯区域，分别创建四个不同颜色的圆形凸台特征，对应不同功能的状态指示位，还原指示灯的凸起视觉效果；下方操作按键区域，分别建模SET功能按键与三个方向调节按键，按键表面做微弧面处理，还原实体按键的触感造型，同时在面板对应位置蚀刻品牌标识与型号字符，通过贴图特征实现字符的清晰呈现，保证标识位置与实物完全一致。顶部散热区域通过线性阵列的细长切除特征，还原均匀排布的散热格栅结构，格栅的深度与宽度均参考实物比例设置，还原壳体的散热结构设计。材质与渲染阶段，主体壳体采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟工业塑料的磨砂质感，避免过度反光造成的失真；数显窗口区域采用半透明深色亚克力材质，添加轻微的反光属性模拟真实显示屏的玻璃质感；状态指示灯分别赋予红、绿等对应颜色的半透明材质，模拟指示灯的透光效果；按键区域采用与壳体接近但略深的哑光塑料材质，区分按键与面板的视觉层次。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方45度照射，辅以补光消除侧面暗部死黑，添加微弱的环境反射提升模型的真实感，最终呈现的模型可用于电气柜装配模拟、工业场景可视化展示、产品宣传素材制作等用途，模型结构完整无破面，各部件的装配关系清晰，可直接导入各类三维场景进行使用。
