DN125法兰式工业流量传感装置

在市政供水主管网、化工流体输送干线、工业循环水系统这类需要持续管控介质流量的场景里，适配中压工况的法兰连接式流量检测装置是管线系统的核心感知部件。这款公称通径125mm的流量传感装置，设计阶段就瞄准1.6~4.0MPa的管线工作压力区间，从结构根源上适配多数工业中压流体管线的运行要求，避免选型时出现压力等级不匹配的适配问题。

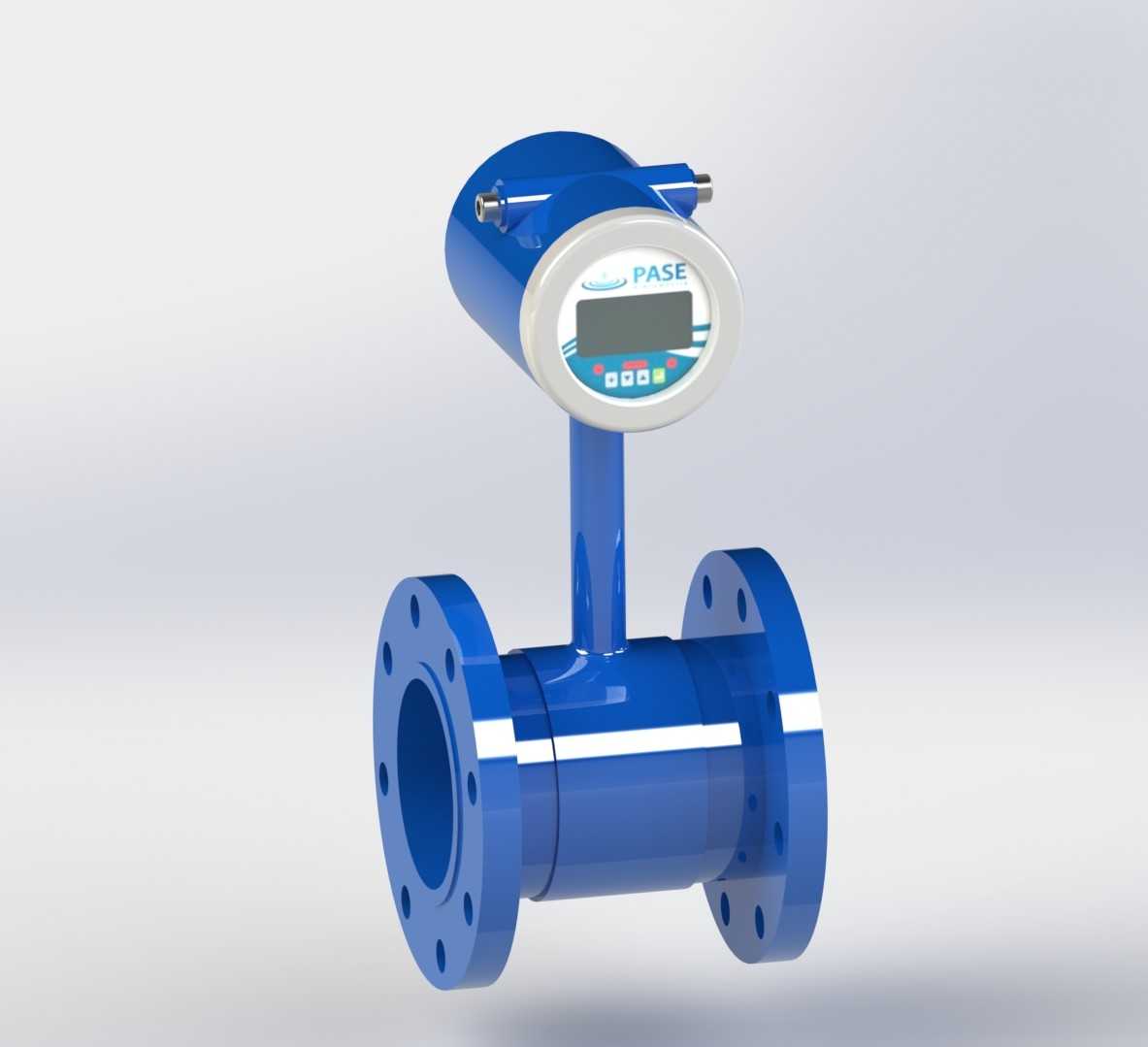

从结构设计逻辑来看，装置采用一体式管段+上部显示变送单元的布局，管段部分直接采用法兰对接形式，和同通径的工业管线法兰孔位完全匹配，安装时无需额外加装转接构件，直接对齐法兰密封面、穿入螺栓紧固即可完成与管线的刚性连接，安装边界完全贴合DN125法兰管线的常规安装空间要求，上部显示单元通过竖直连接段与管段主体连通，连接段内部集成信号采集与传输通路，既保证信号采集的稳定性，也让显示面板处于操作人员站立即可直观读取数值的高度，无需额外加装读数辅助装置。

功能层面，管段内部的采集单元可实时捕捉管内流体的流速变化，将流量信号转换为可读取的数值呈现在上部显示屏上，同时支持标准信号输出，可直接接入厂区的DCS控制系统，实现流量数据的远程采集与联锁管控。设计时充分考虑工业现场的复杂工况，显示单元外壳采用密封结构，可抵御现场的粉尘、少量喷淋水的侵蚀，适配多数户外或车间内的安装环境，管段过流部分采用均匀流道设计，尽可能降低流体通过时的压损，减少对管线整体输送效率的影响。

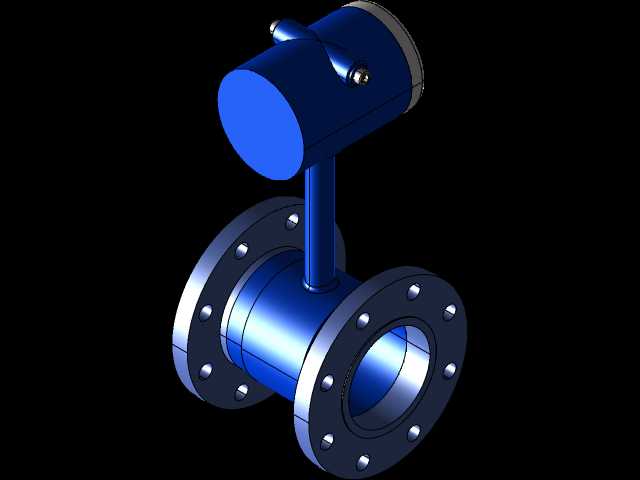

在实际选型应用中，这款装置可直接替换同通径、同压力等级管段上的老旧流量检测部件，无需改动原有管线的法兰布局与支撑结构，大幅降低技改项目的施工成本与改造周期。建模过程中严格还原法兰螺栓孔的分布尺寸、管段整体长度、上部显示单元的外轮廓尺寸，确保模型导入管线装配场景后，可直接用于干涉检查、安装空间校核，帮助设计人员提前预判安装时可能出现的空间冲突问题，避免现场施工时出现构件碰撞、操作空间不足的问题。
