壁挂式工业控制电控操作箱体

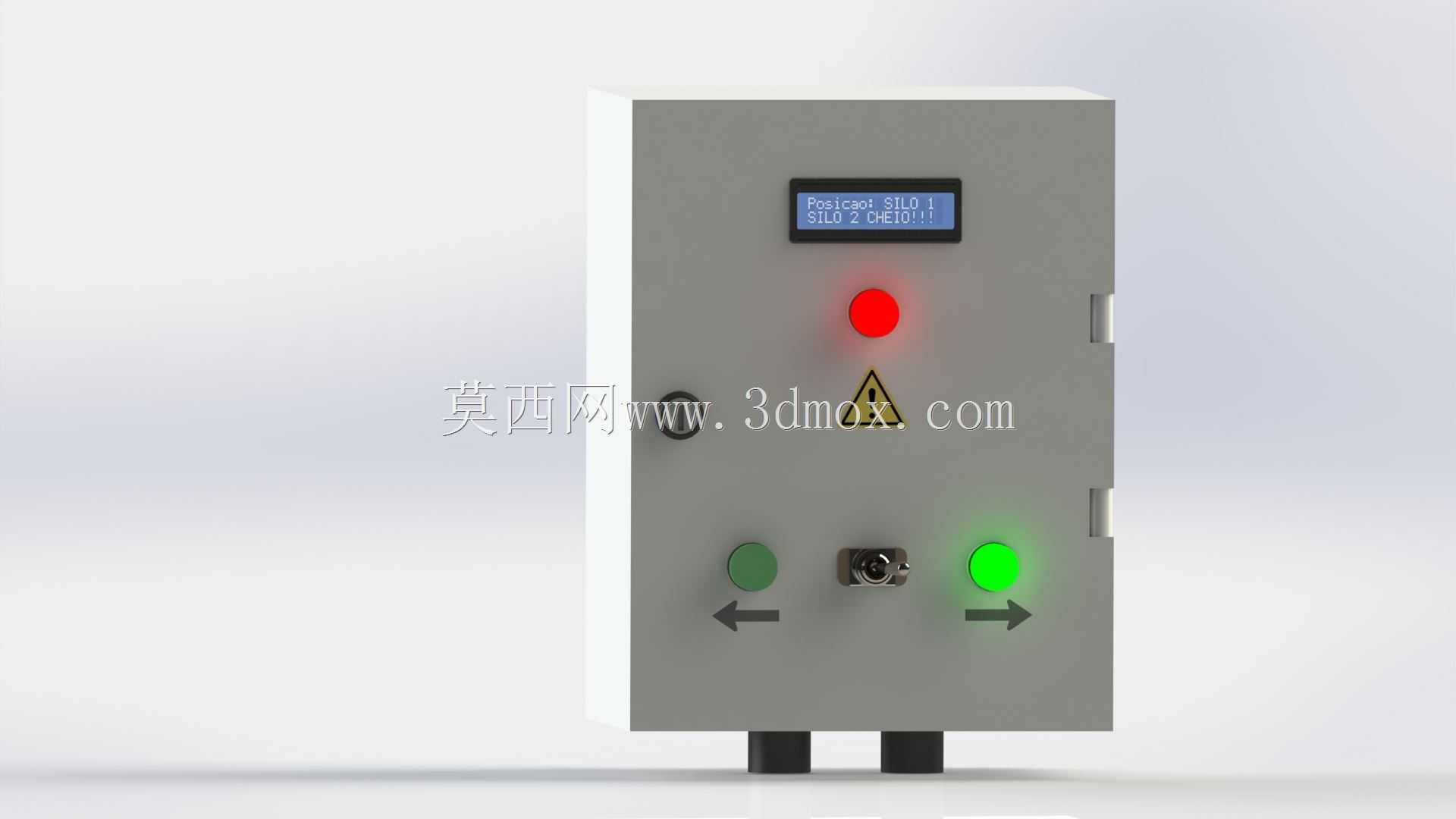

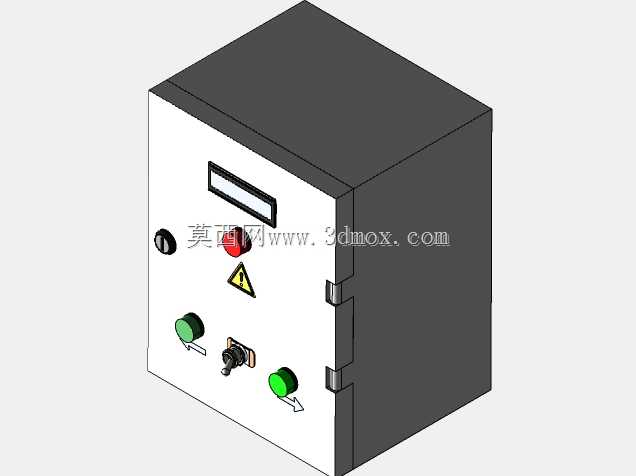

这款壁挂式电控操作箱体，是工业现场分布式控制节点的典型载体，常部署在生产流水线侧、设备旁立柱、车间分区墙面等位置，承担就近设备状态显示、手动操作干预、运行信号反馈的核心作用，无需操作人员往返中控室即可完成单工位设备的启停、状态确认、故障复位等常规操作，大幅缩短现场操作路径，提升产线运维响应效率。箱体采用冷轧钢板弯折焊接成型，正面操作区域做了人机工程适配，所有操作元件与显示元件的布置高度，匹配成年操作人员站立时的视线与手臂操作范围，避免长期操作产生的肢体疲劳。正面上方嵌入的液晶显示屏，可实时显示当前控制回路的运行参数、设备工况代码、累计运行时长等信息，屏幕做了防眩光处理，适配车间复杂光照环境下的读取需求。屏幕下方设置的红色指示灯为故障告警灯，当回路出现过载、缺相、设备异常触发保护时，该灯常亮或闪烁提示现场人员；下方的黄色三角警示标识，明确标注箱体带电属性，提醒非授权人员禁止随意开启箱门，避免触电风险。操作区域的绿色带箭头按钮为正向运行启动键，对应设备的正向输送、主轴正转等正向动作触发，左侧绿色按钮为停止或复位按键，按键旁的箭头标识清晰对应操作逻辑，降低误操作概率；中间的钥匙开关用于权限管控，只有持有对应权限钥匙的运维人员可切换手动/自动控制模式，避免无关人员随意改动设备运行状态。箱体底部预留两个线缆穿装格兰头安装位，现场布线时动力线与控制线可分开穿入，减少线缆间的信号干扰，箱体背部设置壁挂安装挂耳，可直接通过膨胀螺栓固定在墙面或安装支架上，安装时需预留箱体侧面不小于100mm的散热间隙，底部预留不小于200mm的线缆弯折空间，方便后期线缆维护与端子检修。箱门与箱体之间设置密封胶条，可阻挡车间内的粉尘、切削液飞溅进入箱体内部，适配多数机加工、装配、仓储类车间的使用环境，防护等级可满足IP54级别的常规工业场景需求。
