径向型双金属工业测温仪表结构设计

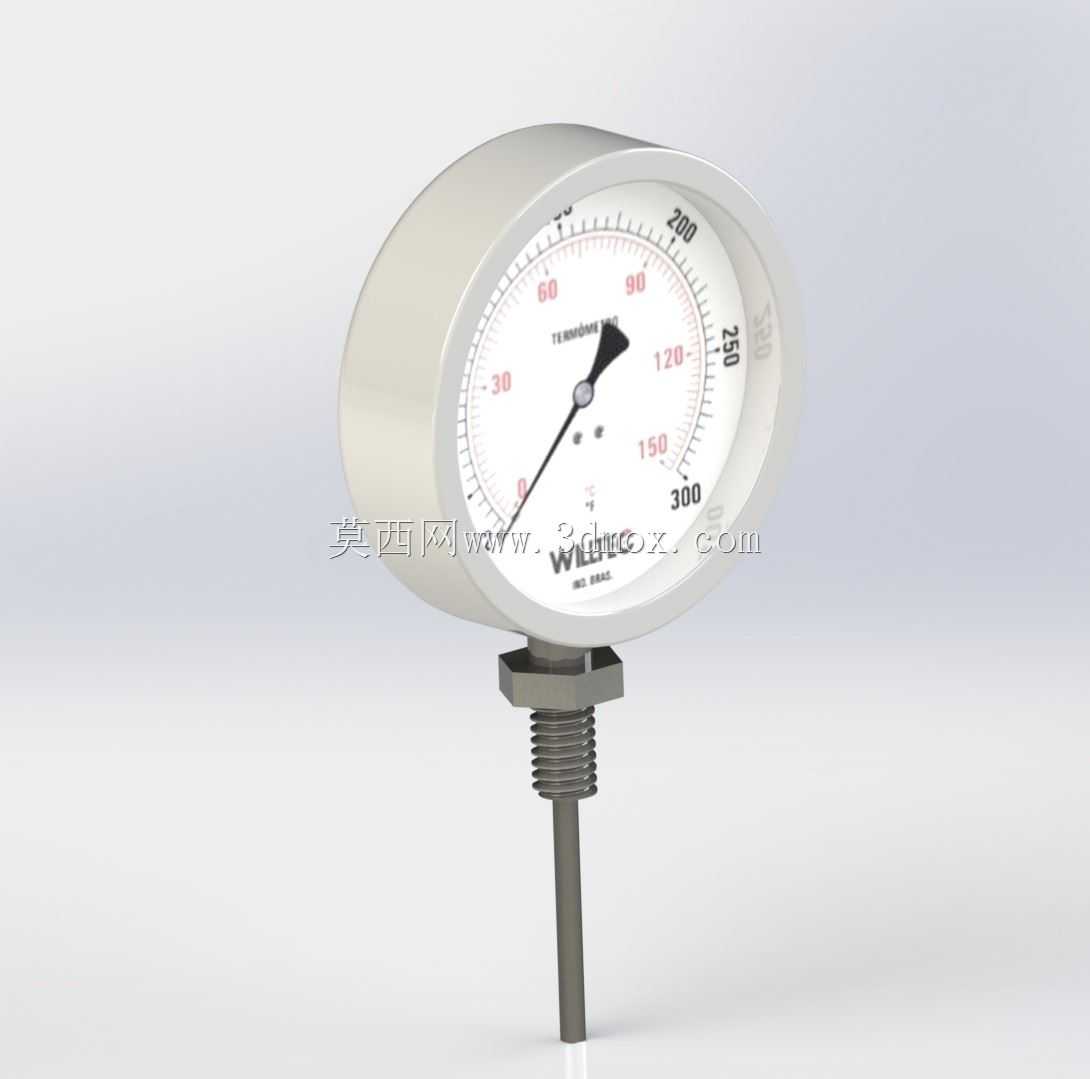

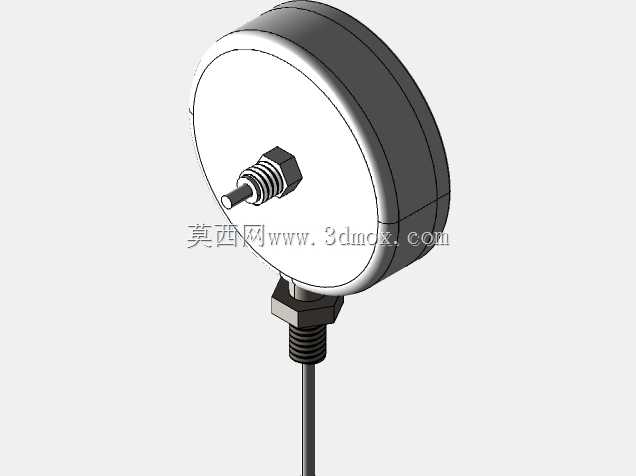

这款径向安装的接触式测温仪表，核心依托两种热膨胀系数差异显著的金属叠压组成感温元件，将温度变化转化为感温元件的角位移，通过传动机构带动表盘指针偏转，直接在刻度盘上指示被测介质的实际温度，无需外接电源即可完成现场温度读数，适配多数无供电条件的工业现场测温需求。从实际应用场景来看，这类仪表广泛覆盖石油化工管道、中小型锅炉水套、食品加工杀菌釜、暖通空调循环管路、工业烘箱腔体等场景，可直接测量中低压工况下的气体、液体以及蒸汽介质温度，相较于玻璃管式温度计，其抗机械振动性能更强，不存在玻璃碎裂导致介质泄漏的风险，读数直观清晰，适合现场操作人员快速巡检读取数值。设计过程中首先考虑安装适配性，底部采用标准外螺纹连接结构，可直接匹配工业现场常见的内螺纹测温接头，探杆长度根据常规插入深度需求设定，保证感温段完全浸入被测介质，避免因插入深度不足导致的测温误差；表盘采用轴向垂直于探杆的径向布局，安装后表盘正面正对巡检通道方向，操作人员无需俯身或侧转即可清晰读取数值，表壳采用一体冲压成型的金属壳体，接缝处做密封处理，可阻挡现场粉尘、飞溅水汽进入表体内部，适配多数常规工业车间的防护需求。刻度盘采用双刻度标识，同时覆盖摄氏度与华氏度刻度区间，量程覆盖0到150摄氏度的常用中温测温区间，同时标注更高量程刻度以适配短时超温工况的读数需求，指针采用轻量化金属材质，转动惯量小，跟随温度变化的响应速度较快，表蒙采用高透耐磨材质，长期使用不易刮花模糊，保证读数清晰度。建模过程中严格还原实际装配关系，探杆与表体连接部位的锁紧螺母、密封垫圈结构均做还原，表壳边缘的卷边结构、表盘刻度的印刷位置、指针的转动轴点都按照实物比例搭建，可直接用于工业设备的装配干涉校验、运维培训演示、车间可视化场景搭建等用途，也可作为测温类仪表选型阶段的结构参考，帮助设计人员快速确认安装空间是否匹配，避免现场安装时出现探杆长度不足、表盘与周边管线干涉等问题。
