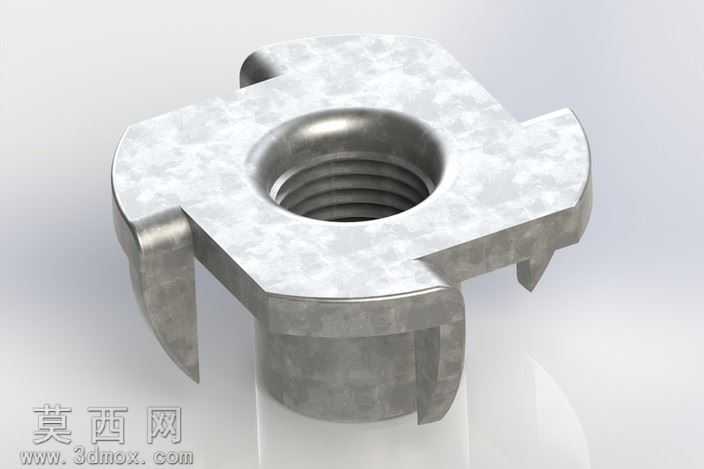

四爪T型焊接紧固螺母三维结构设计

本模型为四爪结构T型紧固螺母，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械紧固件的通用设计规范，首先以中心螺纹孔的轴线为全局设计基准，绘制法兰盘的方形外轮廓草图，通过拉伸凸台命令生成螺母的主体基座结构，随后在基座的四个对角位置分别绘制爪部的截面轮廓，采用拉伸加拔模角度的方式生成四个向外延伸的卡爪结构，每个卡爪的边缘均做了圆角过渡处理，避免安装使用过程中出现应力集中的问题。中心螺纹部分采用软件自带的异型孔向导命令生成标准内螺纹特征，螺纹参数匹配对应规格的公制或英制紧固螺纹标准，螺纹收尾处做了退刀槽结构设计，保证螺纹配合的顺畅性。材质方面模拟镀锌碳钢的金属质感，在渲染环节添加了金属镀锌层的细微纹理材质，调整环境光与反射参数，还原五金紧固件真实的金属光泽与表面质感，模型的所有结构尺寸均做了参数化关联，可通过修改全局参数快速适配不同螺纹规格、不同爪部长度的同系列螺母设计需求。结构设计上，四个卡爪的角度与长度经过反复校核，保证螺母在嵌入板材或者焊接装配时，卡爪能够提供足够的防转扭矩，避免螺母在拧紧螺栓时跟转失效，法兰盘的厚度经过力学仿真验证，能够承受对应规格螺栓的额定锁紧力矩，不会出现法兰盘变形断裂的问题。建模过程中对所有尖锐棱边都做了倒角处理，既符合实际五金零件的加工工艺要求，也避免了锐边带来的装配划伤风险，模型的装配基准面设置在法兰盘的下端面，方便在装配体中快速与被连接件表面进行配合定位，整体模型结构完整，特征树逻辑清晰，无冗余特征与建模错误，可直接用于装配验证、工程图导出以及3D打印样件制作。
