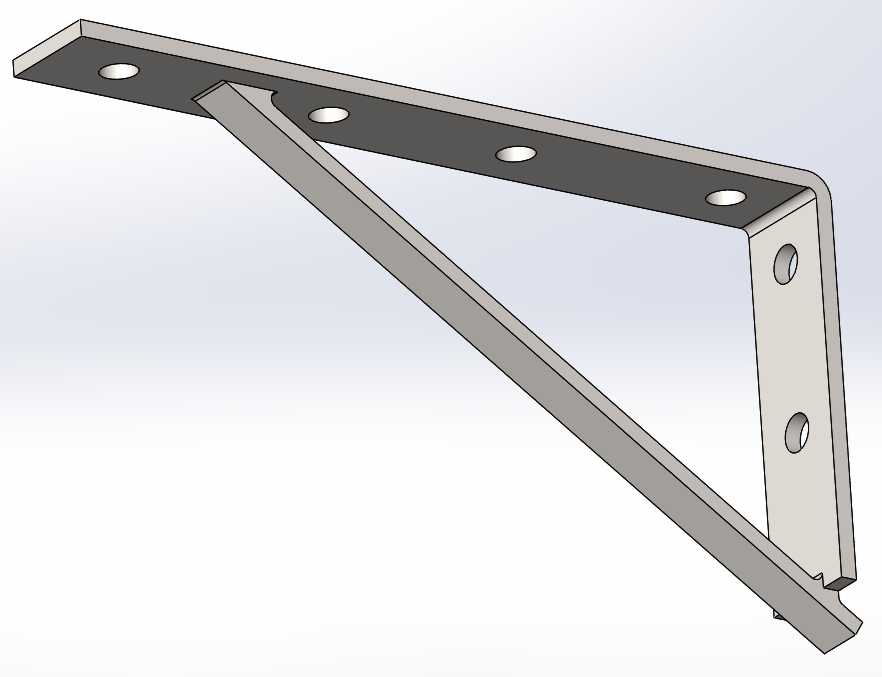

12.5英寸支柱通道斜撑式安装托架

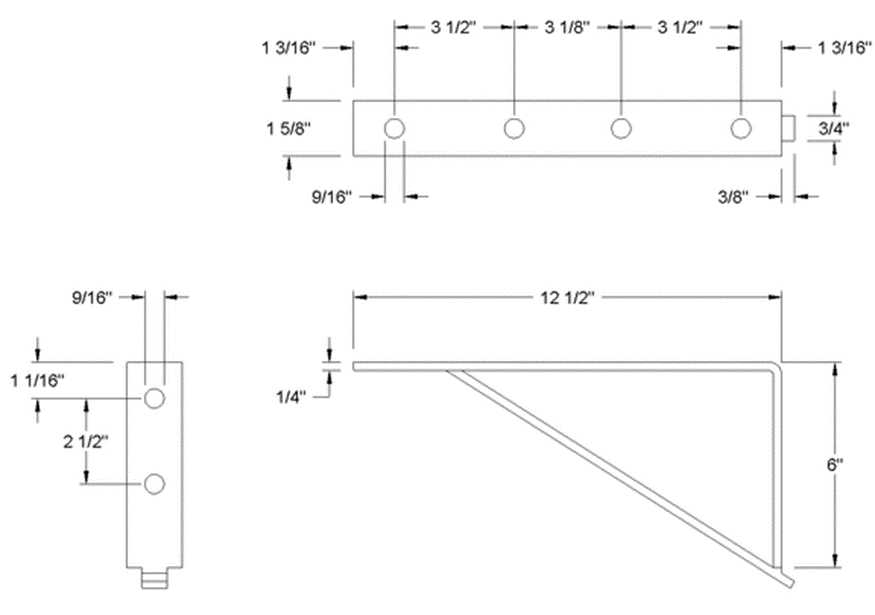

在工业管线敷设、设备旁通管路布设以及厂房支柱侧的辅助构件安装场景中，这类斜撑式托架是解决悬臂承载稳定性的常用结构件，区别于普通直边角码，它专门适配1-5/8英寸规格的标准支柱通道安装基面，日常运维中多用于承托电缆桥架、小口径工艺导管、现场传感组件的走线槽，或是轻型气动控制元件的安装基板。从结构受力逻辑来看，设计时优先规避了普通直角支架在交变载荷下的焊缝撕裂风险，斜向支撑筋采用整根型材切斜角后与两个安装面满接，而非点焊拼接的分体结构，短支腿上特意加工出的延伸凸耳，是针对现场安装后容易出现的旋转窜动问题做的针对性设计——当支架承受偏载或者设备运行带来的微幅振动时，凸耳会卡入支柱通道的定位槽内，不需要额外加装防转挡片就能限制支架绕安装螺栓的转动自由度，大幅降低后期运维的紧固件复紧频率。安装边界上，两个安装面的孔位完全适配3/8-16规格的通用六角螺栓，长支腿沿支柱通道轴向布置，四个安装孔的孔距匹配标准通道的预设安装槽间距，不需要现场二次扩孔或者钻孔，短支腿垂直于通道立面布置，两个安装孔配合凸耳定位，安装时只需要先将短支腿的凸耳卡入通道槽位，预紧两枚螺栓调整水平度后，再锁紧长支腿的四枚固定螺栓即可完成安装，单人就能完成全部操作，不需要额外的扶持定位工装。承载特性上，斜撑的角度经过受力优化，将悬臂端的垂直载荷分解为沿斜撑的压应力和安装面的拉应力，避免安装孔位长期受剪导致的孔壁变形，整体采用等厚板材加工，没有多余的减重镂空，保证刚性的同时控制了整体重量，在腐蚀环境下使用时也不会因为镂空位置积灰积液加速锈蚀，适配车间、户外管廊、设备夹层等多种安装环境，既可以单只使用承托轻型构件，也可以成对对称布置承托跨度稍大的线槽或者小型管路总成，设计时充分考虑了现场安装的容错空间，安装孔采用略大于螺栓直径的光孔设计，允许安装时有小幅的位置调整量，降低对现场安装基面的精度要求。
