黄铜款气体压力调节装置结构设计

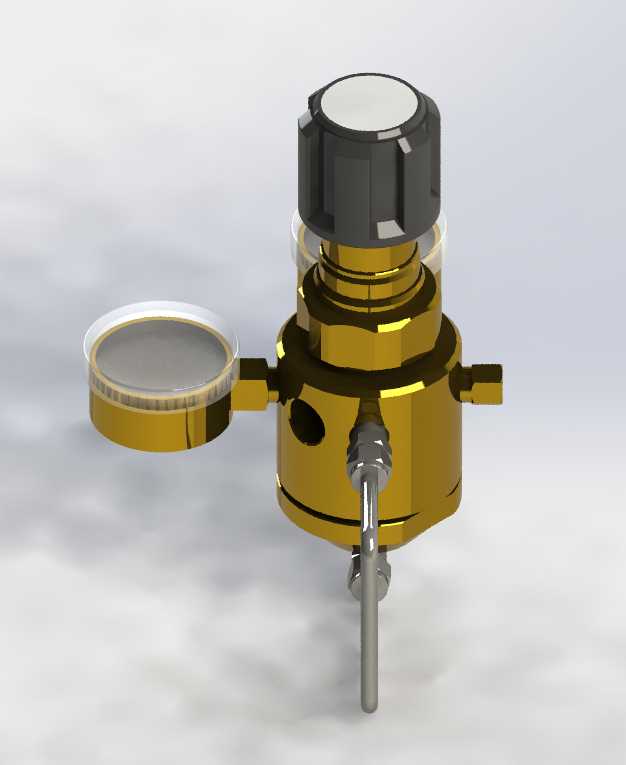

这款调压装置的主体采用黄铜锻压成型，这类材质在常规工业气路、实验室供气、小型焊割设备配套场景中应用极广，核心原因是黄铜的切削加工性好，同时具备适中的抗腐蚀能力，适配多数无强腐蚀性的通用气体介质，不会像普通碳钢件那样在长期接触潮湿压缩空气时快速产生锈屑堵塞气路。从结构布局来看，顶部的防滑旋钮做了多棱边凸起设计，操作人员佩戴劳保手套时也能顺畅转动调节，不会出现打滑脱手的问题，旋钮下方设置了透明防尘罩，能阻挡车间环境中的金属切屑、焊接飞溅、粉尘落入调压螺纹副，避免长期使用后调节卡滞。阀体侧面的两个对称凸台是安装定位结构，对应设备面板上的两个固定孔位，安装时不需要额外做定制支架，直接穿入螺栓即可完成固定，能大幅减少现场装配的工时。阀体正面引出的压力表接口做了加厚凸台设计，避免安装压力表时拧入过深导致阀体壁开裂，接口的密封面采用锥面结构，配合生料带或者紫铜垫片就能实现可靠密封，不需要额外加工密封槽。底部伸出的杆状部件是泄压顶杆，当输出端压力超出设定阈值时，顶杆会自动顶开内部泄压阀，排出多余气体，避免下游管路或者用气设备因为超压出现损坏。设计这款结构的时候，特意将进气与出气接口的轴线设置在同一水平面上，适配常规设备面板上的水平布管走向，不需要额外弯折管路就能完成连接，阀体的整体外径控制在适配常规面板安装开孔的尺寸，不需要对现有设备面板做二次扩孔加工就能直接替换旧款调压部件。内部的调压弹簧采用了等节距圆柱螺旋弹簧，线性度表现稳定，在常规调压区间内转动旋钮时，输出压力的变化均匀，不会出现压力跳变的情况，能给下游用气设备提供稳定的压力输出。阀体上的小型侧孔是工艺孔，是加工内部气路通道时预留的，最终会用钢珠封堵做永久密封，不会出现气体泄漏的问题。这类调压装置在实际使用中，通常串联在气源与用气设备之间，将上游不稳定的高压气体调整到设备需要的稳定工作压力，广泛应用在小型气动设备、实验室分析仪器、气焊气割工位、医用供气终端等场景，结构上没有易损的复杂电子元件，纯机械结构的可靠性更高，在有电磁干扰的工业车间环境中也能稳定工作，不会因为电磁干扰出现压力失控的问题。
