标准灰口铸铁剖分式SN507轴承座

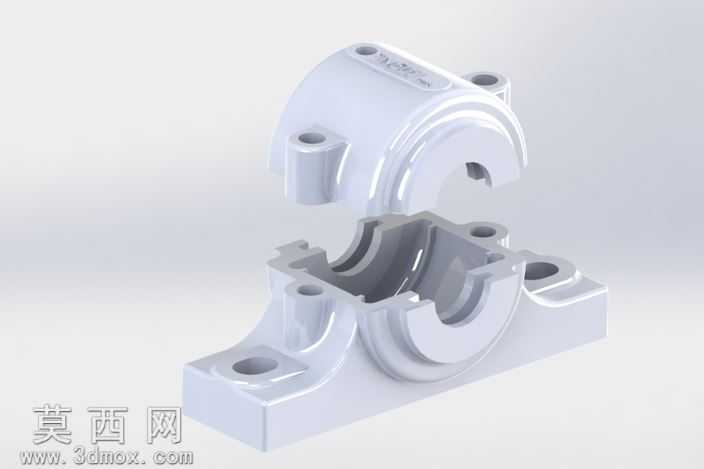

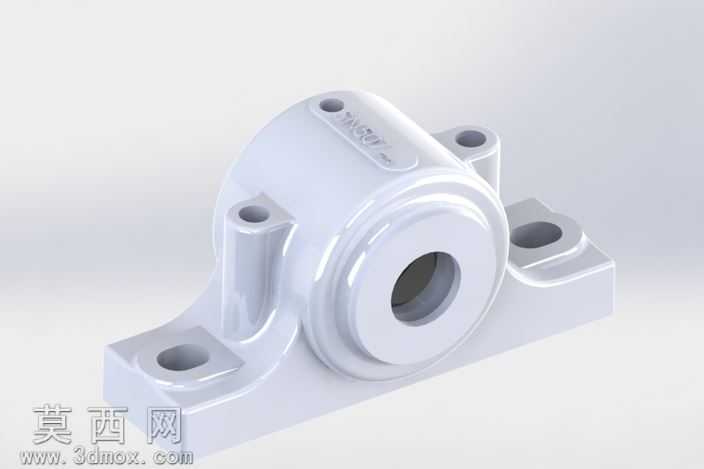

本模型为标准尺寸的SN系列剖分式轴承座，建模阶段严格遵循SN507对应的行业尺寸规范，在SolidWorks 2013环境下完成全参数化建模流程，首先通过草图绘制完成底座安装孔位、轴承容纳腔、上下盖结合面的轮廓约束，对安装孔的中心距、沉孔深度、腔体圆弧半径等关键尺寸做了全约束定义，保证模型尺寸与实物标准完全一致。建模过程采用多实体拆分思路，将轴承座底座、上盖分别独立建模后完成配合装配，还原了剖分式轴承座可拆分的结构特性，对上下盖结合面的定位凸台、螺栓过孔位置做了精准对齐，确保装配后腔体同轴度符合轴承安装的精度要求。材质配置阶段选用灰口铸铁材质参数，匹配真实轴承座的材料属性，对铸件表面的铸造圆角、拔模斜度做了细节还原，所有棱边均按照铸造工艺要求添加了符合规范的圆角特征，避免出现尖锐直角不符合实际生产工艺的问题。渲染阶段采用哑光金属质感的材质表现，还原铸铁件经喷砂处理后的表面质感，对腔体内部的机加工面做了材质区分，呈现出机加工后更光滑的表面效果，灯光布置采用柔和的工业产品布光方案，清晰展现轴承座的结构轮廓、安装孔位、腔体曲面以及上下盖的分模线细节。结构设计上，该轴承座为对开式结构，可适配对应规格的调心滚子轴承，底座设置的两个长圆形安装孔可实现安装时的位置微调，上下盖通过螺栓锁紧后可完整包裹轴承外圈，为轴承提供稳定的支撑与防护，同时剖分结构便于后期轴承的拆装维护，无需拆卸轴端其他传动部件即可完成轴承的更换作业，整体结构完全符合通用传动部件中轴承支撑座的设计规范，可用于机械设计教学、传动系统装配模拟、设备布局演示等场景。
