工业管路固定支撑用弯管夹持支架

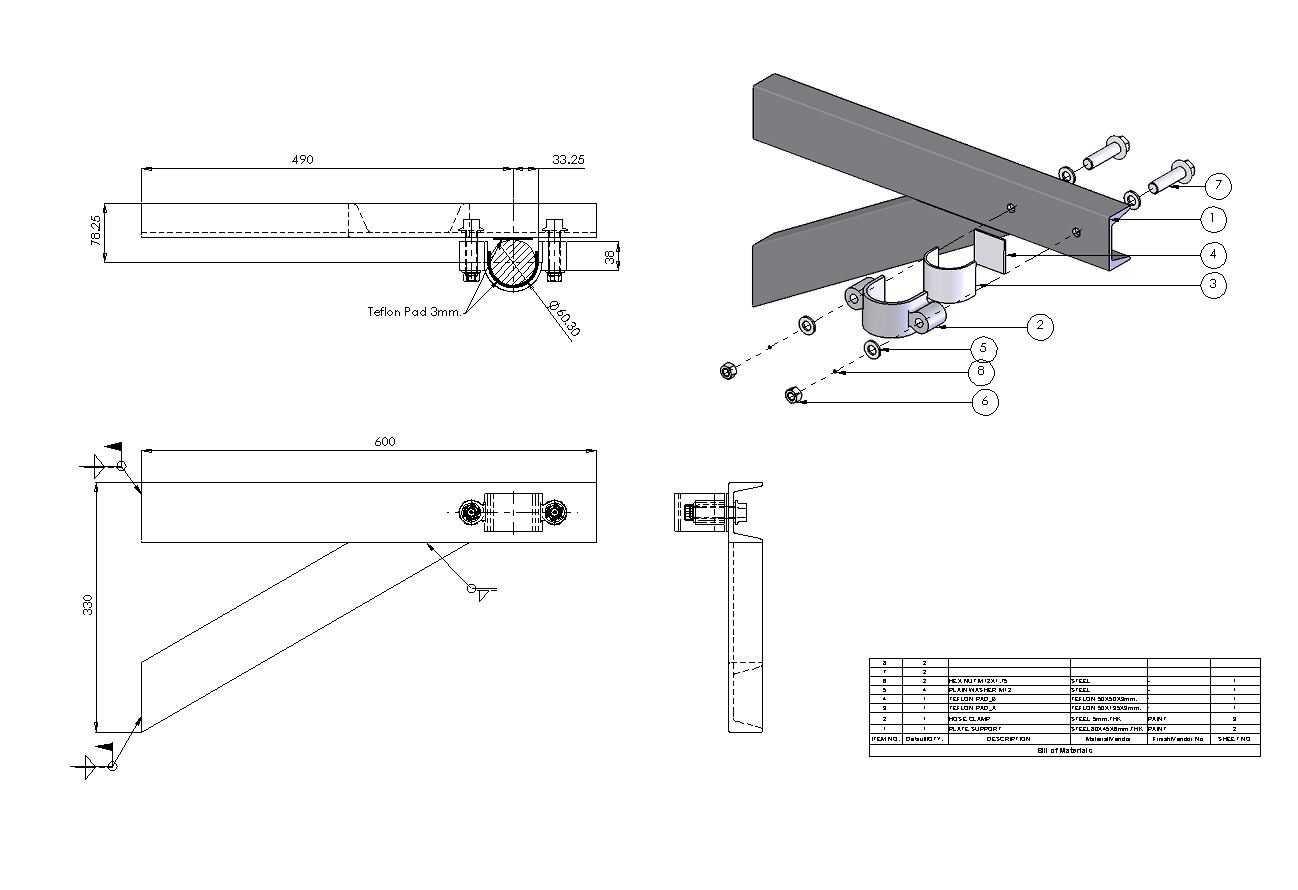

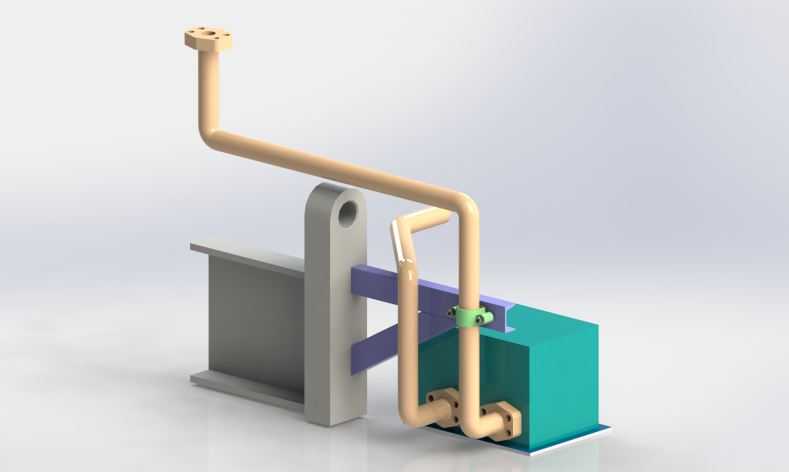

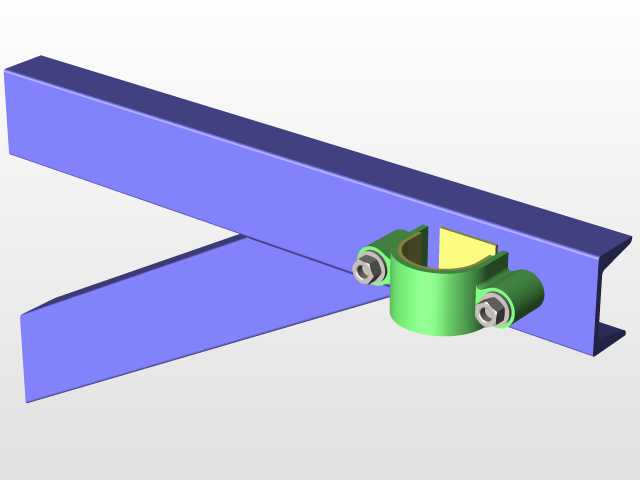

在化工流体输送、车间压缩空气布设、生产设备冷却循环管路的现场安装场景中，这类弯管组合式固定支架的使用频率极高，主要承担多走向弯管的位置限定、振动缓冲与载荷传递作用，避免管路因介质脉动、设备运行振动出现接口松脱、管路形变偏移的问题。从结构设计逻辑来看，该支架采用分体式组合构型，底部设置带安装孔的水平承托底座，可通过膨胀螺栓或焊接方式固定在设备基面、车间地坪或是钢结构横梁上，底座上方立设带铰接孔的竖向支撑立板，为横向夹持组件提供稳定的受力支点。横向布置的紫色夹持横梁穿过立板预留的调节孔位，可根据现场管路的实际排布高度调整固定位置，适配不同安装高度的管路固定需求，横梁末端搭配带锁紧螺栓的绿色快装管夹，直接卡合在竖向布置的直管段外壁，夹紧力可通过螺栓预紧度调节，既保证管路固定的牢靠性，也能避免夹装力过大损伤管壁。针对多段折弯的管路走向，支架上方延伸的弯管段端部设置带四个安装孔的法兰连接端，可直接对接上方竖向布设的管路接口，弯管的弯折半径严格匹配常规工业管路的弯曲工艺要求，避免弯折处出现通径缩减、介质流动阻力陡增的问题。支架底部旁侧设置的青绿色方块式限位座，可为相邻的横向短管段提供侧向支撑，短管段两端同样采用法兰连接结构，与相邻管路对接时无需额外焊接，现场装配效率更高。从安装边界来看，整套支架的水平投影尺寸适配常规小管径管路的安装间距要求，竖向支撑高度覆盖车间常见的管路布设高度区间，所有外露的连接部位均预留了扳手操作空间，现场安装时无需额外加工适配零件，可直接完成组装固定。在实际使用中，这类支架可有效抵消管路内介质流动产生的轴向推力与径向振动，将管路载荷均匀传递到安装基面，尤其适用于多走向、多弯折的复杂管路布设场景，相比传统的焊接式固定支架，该结构可灵活调整夹持位置，后期管路维护拆改时无需破坏原有安装基面，重复利用率更高。结构设计上充分考虑了不同管径的适配性，管夹可根据实际夹持的管路外径更换对应规格的胶垫，既可以固定金属管路，也能适配PVC、PPR等非金属材质管路的固定需求，支撑立板上的长条形调节孔可实现上下150mm范围内的高度微调，抵消现场安装时的基面高度误差，避免管路安装时出现强制对位产生的装配应力。
