法兰连接带刻度手柄双向截止控制阀

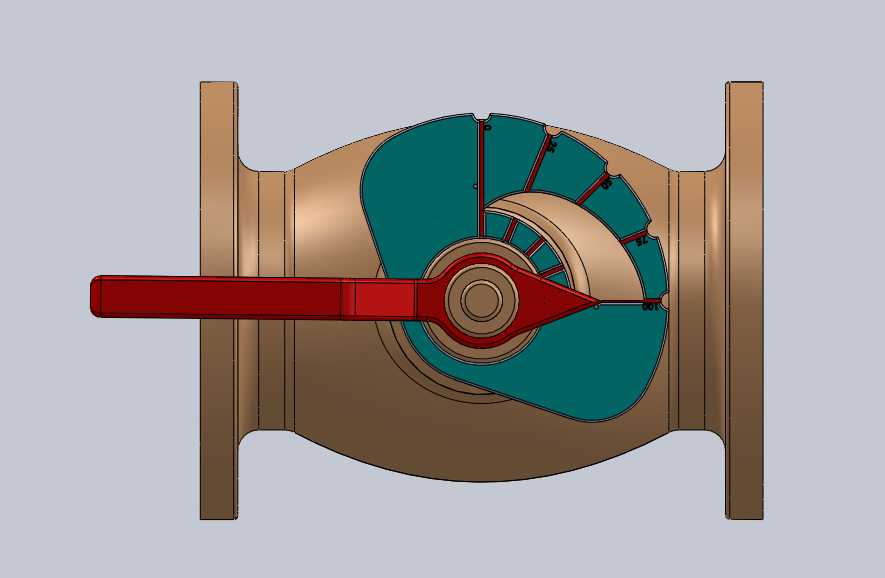

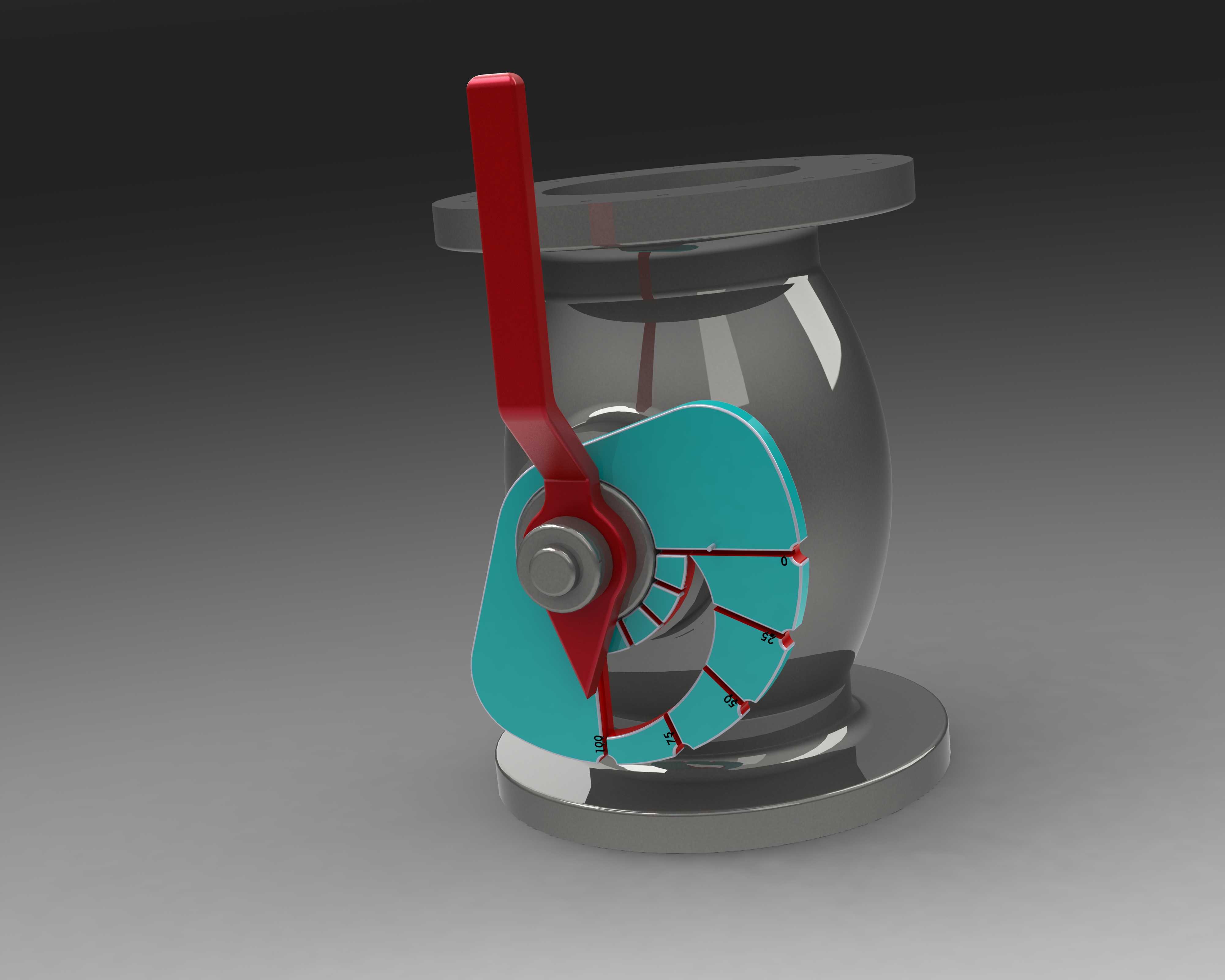

这款双向阀主要应用在中小口径工业流体管路系统中，可同时实现两个通路口径的介质通断与流量调节，常见于化工流体输送、暖通循环水系统、小型液压站支路、实验室流体分配台等场景，区别于常规单向截止阀，它无需在管路折返段布置两个独立阀门，单台设备即可完成双向管路的控制，能有效缩减管路安装空间，减少法兰连接点的密封泄漏风险。从结构设计来看，阀体采用上下法兰连接形式，法兰端面的密封槽预留了标准垫片安装位，可直接匹配同压力等级的国标法兰管路，安装时无需额外加工转接结构，阀体流道采用平滑圆弧过渡，没有直角节流死角，能降低介质流经时的压损，也减少了介质中固体颗粒在阀腔内沉积卡滞的概率。操作端采用带角度刻度的扇形限位板搭配加长红色手柄，手柄长度经过力矩校核，操作人员无需借助加力杆即可完成额定压力下的启闭操作，扇形板上的刻度标记可直观反馈当前阀芯的开度位置，方便现场操作人员快速调整到目标流量档位，避免了常规无刻度阀门反复调试的麻烦，限位结构还能防止手柄过度旋转导致的阀芯密封面损伤，延长密封件的使用寿命。阀芯部分采用对称式密封结构，两个通路的密封副采用相同的配合公差设计，配件通用性强，后期维护更换密封件时无需区分通路方向，降低备件储备的品类要求。安装边界上，阀体整体高度适配常规管路架空安装的操作空间需求，手柄的旋转行程范围内无结构干涉，安装时只需保证手柄操作侧预留足够的手动操作空间即可，无需额外预留拆卸工装的操作位，侧面的刻度标识板采用嵌入式安装，不会额外增加阀体的横向安装尺寸，能适配紧凑排布的管路集群安装场景。在实际工况适配性上，该结构的双向阀可适配水、低粘度液压油、无强腐蚀性的化工流体等多种介质，密封件的选型可根据实际介质特性做对应替换，整体结构没有复杂的异形零件，常规机械加工车间即可完成全部零件的加工生产，建模过程中所有配合面均标注了明确的形位公差，可直接用于生产加工的图纸输出，也可用于流体仿真分析的模型基础，帮助设计人员提前模拟不同开度下的流场分布、压损变化，为管路系统的参数匹配提供数据支撑。
