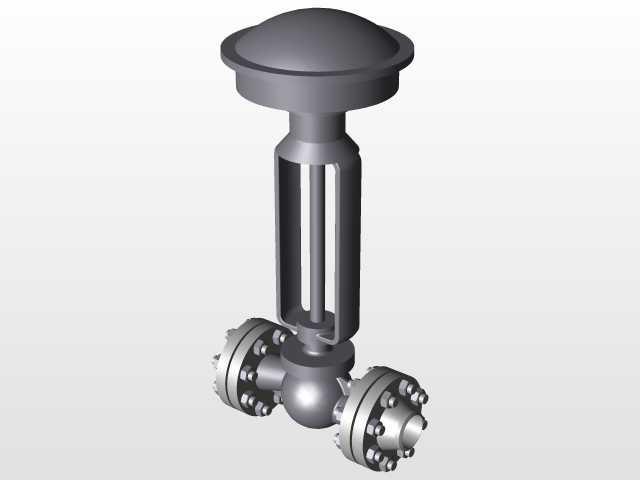

气动薄膜直通双法兰连接调节阀结构

这款调节阀的设计核心围绕工业流体管路的精准流量、压力调控需求展开，上部采用薄膜式气动执行机构，圆形膜头内部集成承压膜片与复位弹簧组件，可将输入的气压信号线性转化为阀杆的升降位移，无需额外机械传动结构即可实现0-100%开度的连续调节，适配多数过程控制场景的信号输入要求。执行机构与下部阀体之间设置了开放式散热支架，多根立柱式支撑结构既保证了上下部件的同轴装配精度，也能在高温介质工况下隔断阀体向执行膜头的热量传导，避免膜片长期处于超温环境加速老化，延长执行部件的检修周期。阀体部分采用直通式流道设计，两端为带螺栓孔的法兰连接结构，法兰密封面的凸台尺寸、螺栓孔分布圆直径均匹配常规工业管路的法兰标准，安装时可直接与同压力等级的管路法兰对接，无需额外加工转接件，降低现场安装的适配成本。阀体内部的阀芯采用柱塞式结构，与阀座的配合面经过精度研磨，在全关位置可实现较高等级的密封性能，避免管路截流时出现内漏问题；阀杆与执行机构输出轴采用同轴嵌套连接，装配时可通过顶部的行程指示件直观观察阀芯的实际开度位置，方便现场调试时核对控制信号与实际开度的对应关系。从安装边界来看，执行机构顶部的膜头外径大于阀体法兰外径，现场管路布置时需要预留足够的上部操作空间，方便后期拆装膜头更换膜片、弹簧等易损件；阀体底部无突出结构，可贴近管廊支架安装，不会与支撑构件产生干涉。这类调节阀广泛应用在化工、电力、供热等行业的工艺管路上，可对蒸汽、水、油品等多种介质的流量、压力进行自动调节，设计过程中充分考虑了不同工况的适配性，支架的开放结构也方便日常巡检时观察阀杆的动作状态，及时发现卡涩、填料泄漏等常见故障。建模时对法兰螺栓孔、阀杆行程、膜头尺寸等关键安装尺寸做了精准还原，结构拆分逻辑符合实际阀门的装配顺序，可直接用于管路系统的三维布局校核、阀门安装方案模拟，也可作为调节阀结构设计的参考原型，帮助设计人员快速理解气动调节阀的组成逻辑与装配关系。
