金矿提金工艺用篮式氰化物过滤装置

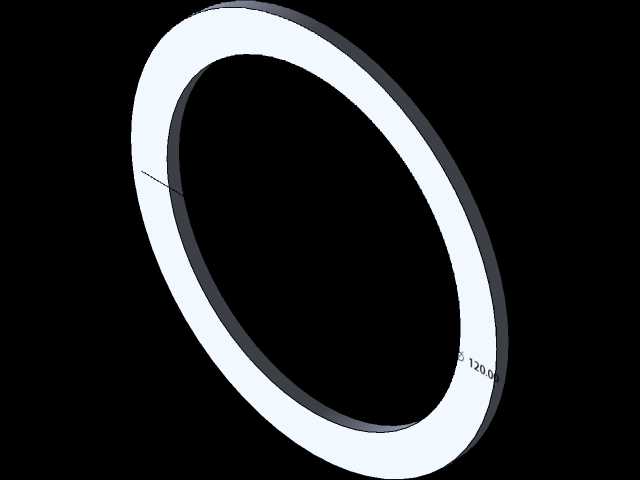

该过滤装置主要应用于金矿氰化提金工艺的矿浆输送管路环节，在炭浆法、堆浸法的含金氰化溶液输送路径中承担固液分离功能，拦截矿浆中夹带的粗颗粒矿渣、碎炭屑与未磨透的脉石颗粒，避免这类杂质进入后续锌粉置换、电积工序造成管路堵塞、置换板结或活性炭串流损耗。不同于普通清水管路过滤器，该结构针对氰化工艺的弱碱性腐蚀工况做了适配，筒体与法兰接触端面预留了衬胶层安装余量，可现场做防腐衬里处理，避免氰根离子长期接触金属壁面造成晶间腐蚀。

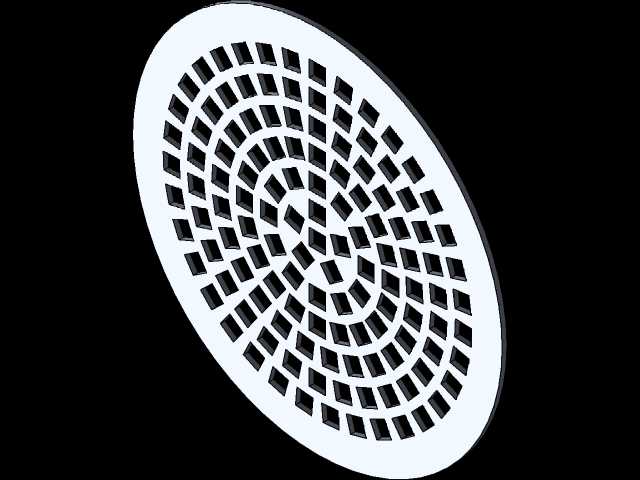

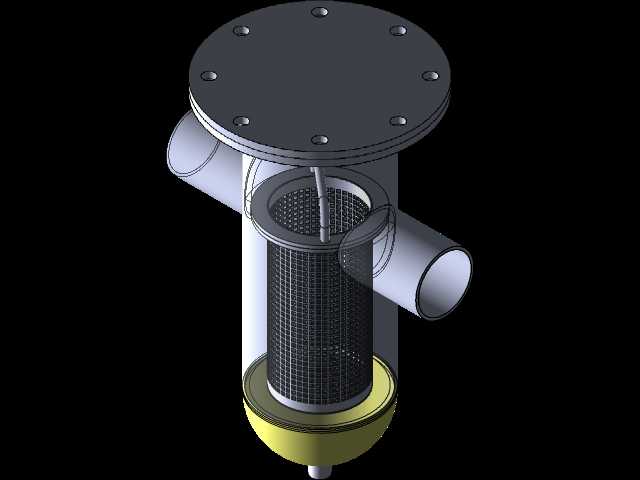

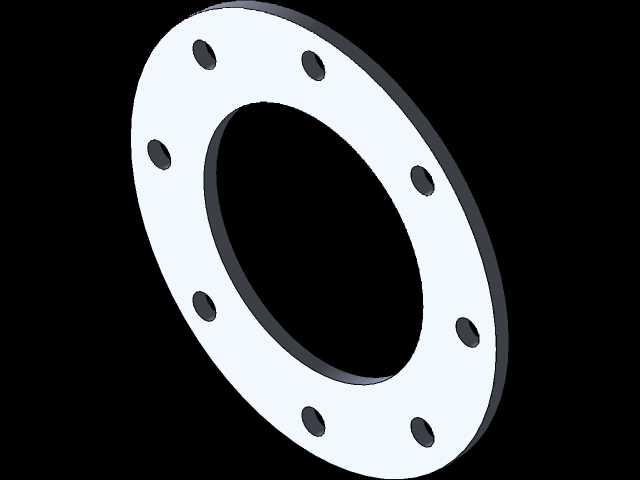

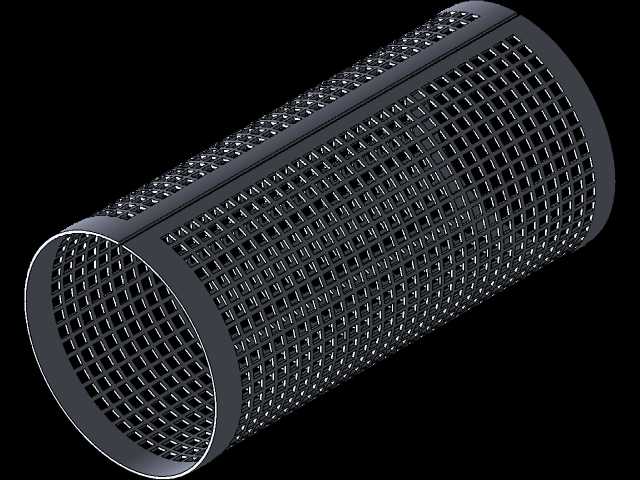

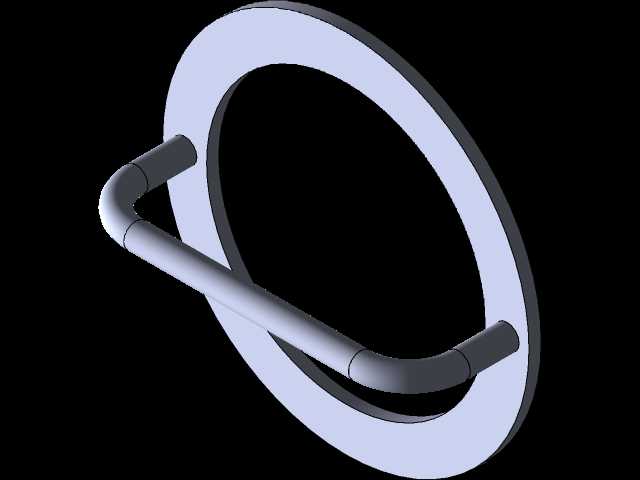

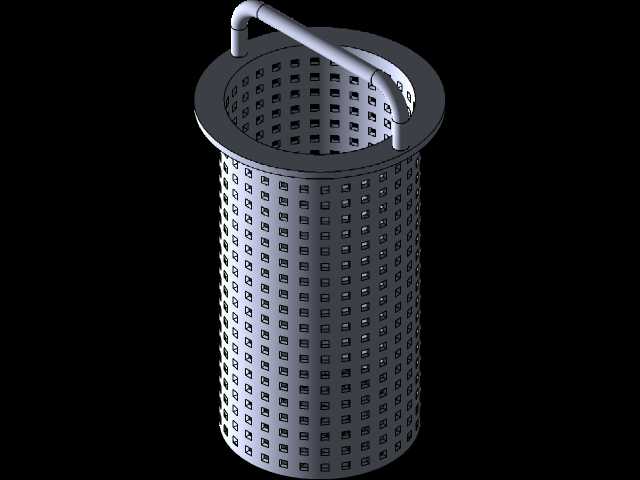

结构设计上采用顶部法兰快开形式，上法兰盖通过周向均布的螺栓压紧密封，无需拆卸两侧管路法兰即可开盖更换内部滤筒，适配选矿厂连续生产的快速检修需求；内部滤筒采用冲孔板衬不锈钢编织网的双层结构，冲孔板提供刚性支撑承受矿浆正向冲击，编织网可根据工艺要求选择不同目数，常规工况下选用80-120目即可拦截绝大多数碎炭与粗矿粒，滤筒底部设置定位凸台卡入筒体底部的定位槽，避免矿浆侧向进流时滤筒偏移造成旁流短路。筒体采用侧进侧出的流道设计，进液口切线方向接入筒体上部，矿浆进入后沿筒壁旋流下行，大颗粒杂质在旋流作用下直接沉降到筒体底部的集污腔，减少滤筒的直接拦截负荷，延长滤筒反冲洗周期，底部集污腔采用圆弧封头结构，排污时可通过底部预留的排污口彻底排空沉渣，无积料死角。

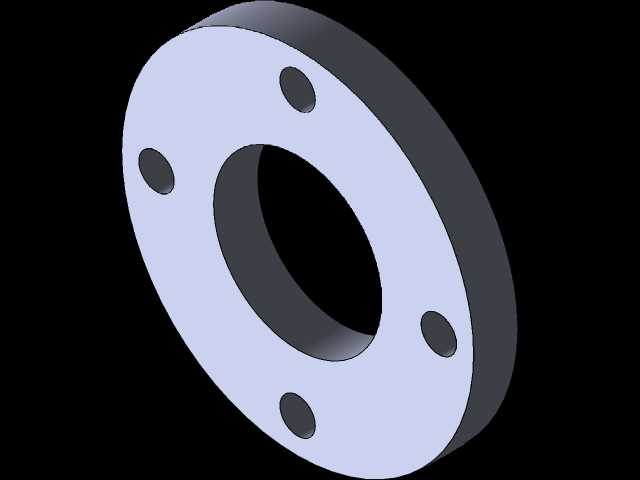

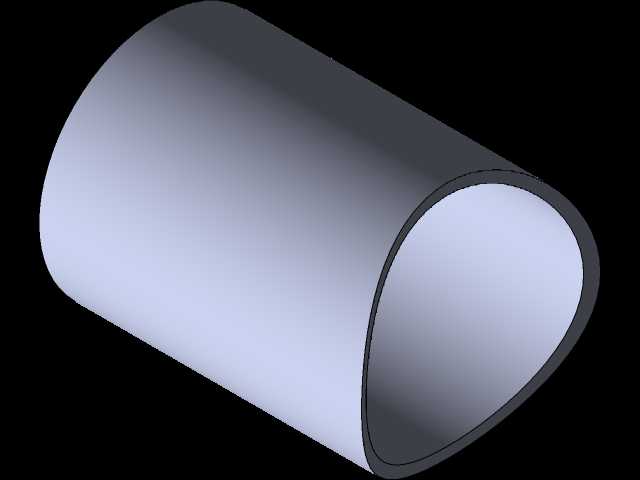

安装边界方面，顶部法兰采用标准PN10压力等级平焊法兰，螺栓孔均布节圆直径与同通径管路法兰匹配，可直接对接现场工艺管路；两侧进出液口为同径无缝钢管接口，安装时需注意流向标识与管路流向一致，反向安装会造成滤筒受反向压力变形损坏；设备整体安装时需在筒体底部设置承重支架，避免管路长期承受设备自重造成法兰密封面泄漏，筒体周边预留不小于600mm的操作空间，满足开盖更换滤筒的操作需求。日常运行中可通过进出液口的压差判断滤筒堵塞情况，当压差超过0.15MPa时需开盖清理滤筒或更换滤网，避免滤筒被压溃造成杂质泄漏到后续工序。
