集成式水处理工艺成套装置结构设计

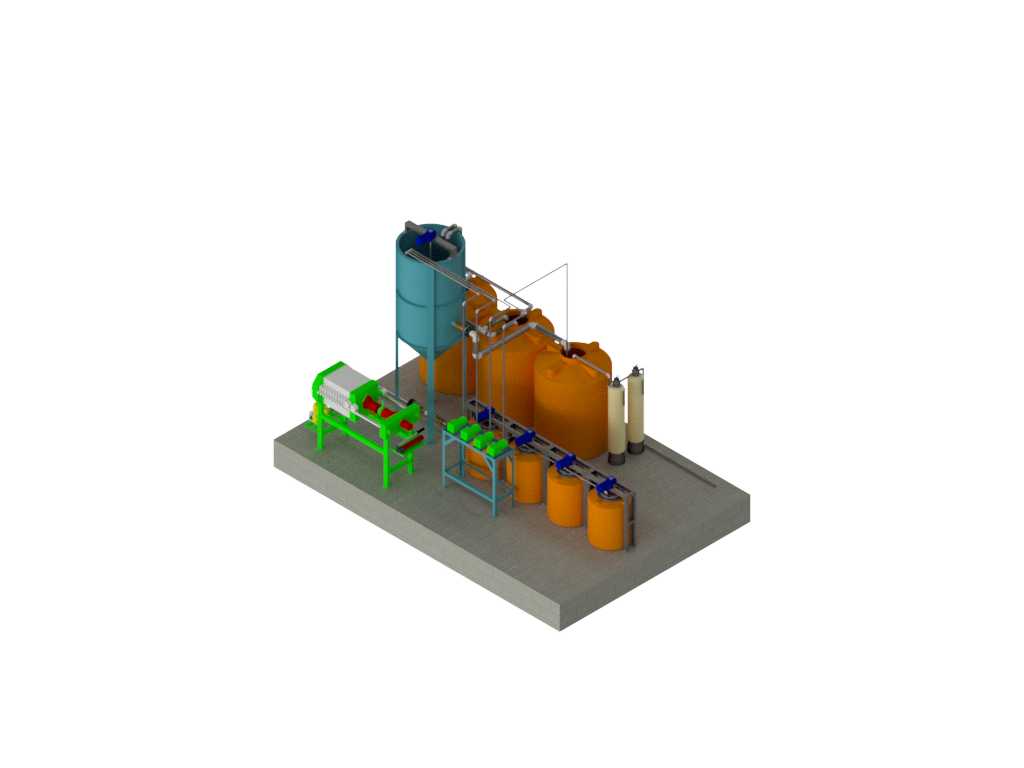

这套集成式水处理装置的三维结构，针对中小型工业厂区、分散式供水站点的水质处理需求搭建，整体采用撬装式一体化布局，所有工艺单元整合在同一块混凝土基座上，省去现场分散安装的管路对接与基础找平工作量，基座边缘预留150mm宽度的安装操作通道，整套装置占地边界控制在4200mm×2800mm范围内，可直接适配标准集装箱运输尺寸，进场后仅需对接进出水主管道与供电线路即可投入调试。装置左侧的绿色框架单元为预处理进料模块，集成了格栅过滤与流量调节组件，进水端设置快拆式过滤篮，可拦截原水中携带的大颗粒悬浮物、碎屑杂质，避免后续管路与罐体出现堵塞问题，模块底部设置可调式支撑脚，可根据现场地面平整度调整水平度，调节行程范围为0-50mm，适配不同硬化地面的安装条件。中部立式蓝色罐体为核心混凝反应单元，罐体顶部设置搅拌驱动机构，可带动内部桨叶实现药剂与原水的快速混合，罐体侧面预留三个不同高度的取样口，方便运维人员实时监测不同反应阶段的水质参数，罐体底部设置锥斗式排泥结构，可定期排出反应沉淀产生的污泥，排泥口采用法兰连接结构，可直接对接污泥输送管路。罐体旁排布的多组橙色PE储药罐，分别存储混凝剂、助凝剂、pH调节剂等水处理药剂，每个储药罐下方配套独立的计量加药泵，加药管路沿统一的管架排布至对应投加点，管架采用不锈钢方管焊接而成，管路每隔800mm设置一个管卡固定，避免设备运行时管路出现振动松脱。装置右侧的立式柱状过滤单元为深度处理段，内部填充多级滤料，可进一步去除水中的细小悬浮物、残留絮凝体，过滤单元进出水口设置压差检测接口，可实时监测滤层堵塞情况，方便确定反冲洗周期。整套装置的管路走向采用分层排布设计，主工艺管路设置在下层，加药与取样管路设置在上层，不同功能的管路采用差异化颜色标识，方便后期运维人员快速识别管路功能，所有管路转弯处均采用大半径弯头，减少水流阻力与管路堵塞风险。设计过程中充分考虑了设备的运维便利性，每个需要定期操作的阀门、仪表周边都预留了不小于600mm的操作空间，罐体顶部设置了可拆卸式检修平台与护栏，方便人员进入罐体内部进行滤料更换与设备检修，装置整体的重心控制在基座中心位置，运输与运行过程中不会出现偏载倾斜问题。
