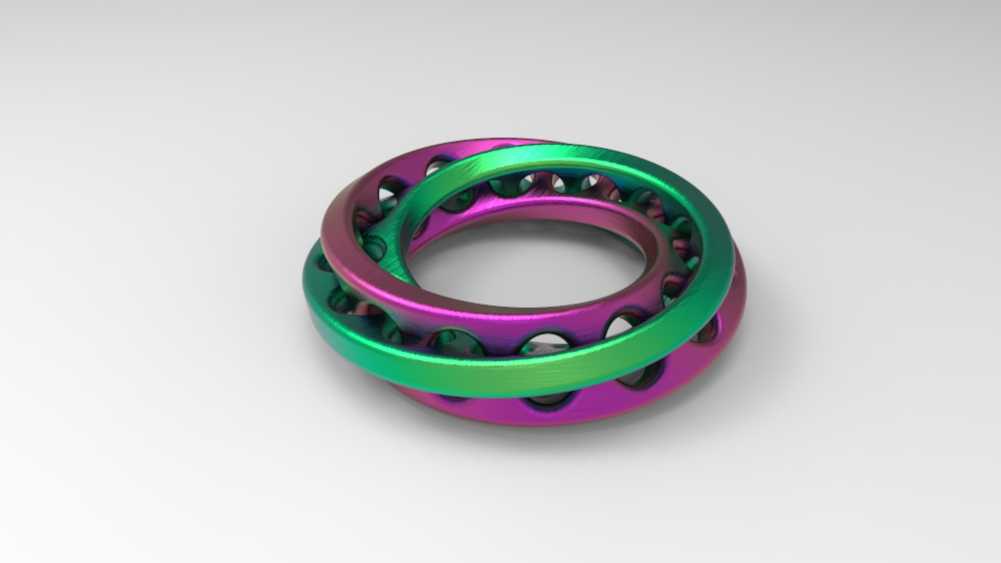

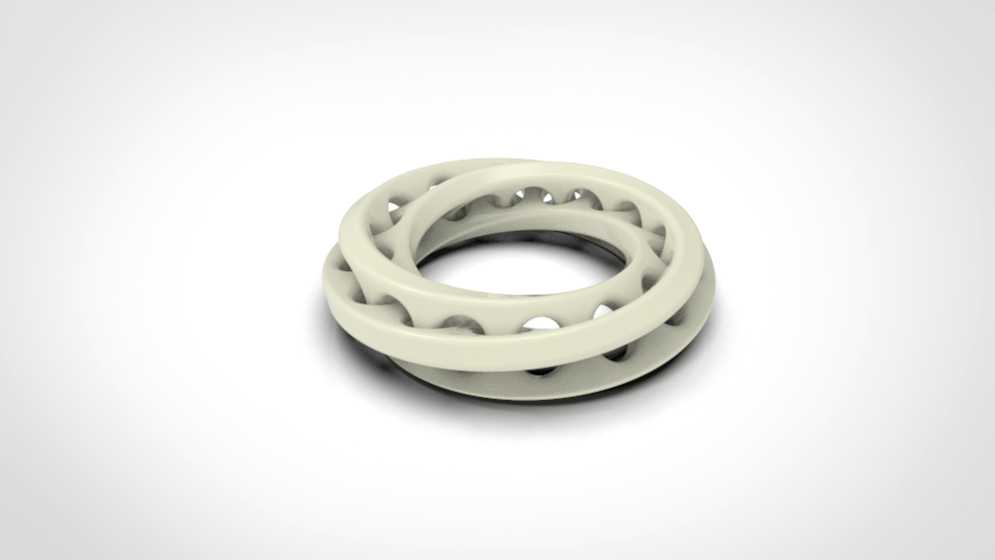

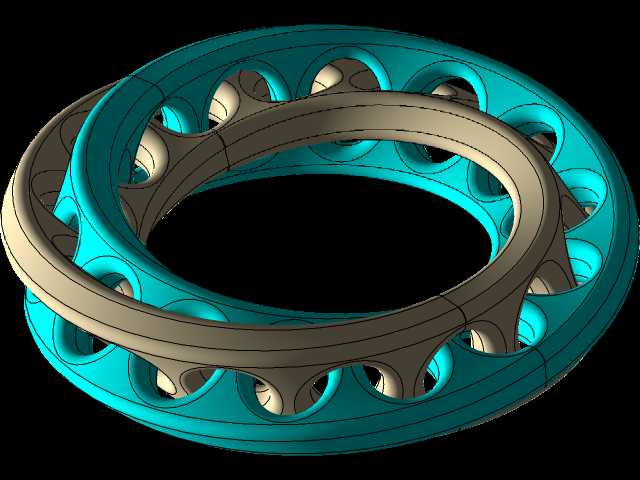

这类联锁莫比乌斯环结构,最初多作为拓扑机械原理的演示构件出现在高校机械原理实验室的教具展柜中,近些年也逐步被应用到特种传动、创意工业装饰、低摩擦环形导轨副的概念验证场景里。从结构功能来看,它突破了常规环形构件单一面的拓扑限制,两个互锁的环带各自具备单侧曲面特性,嵌套后不存在传统拼接结构的接缝应力集中点,在承受周向循环载荷时,应力会沿着环带的连续曲面均匀分散,不会出现常规拼接环件在接缝位置易开裂的问题。设计这类结构时,首先要确定单环的带宽与环体中径的比例,通常带宽控制在中径的六分之一到八分之一区间,既能保证两个环体联锁后有足够的活动间隙,不会出现运动干涉,也能避免环带过窄导致结构刚性不足。建模过程中需要先绘制单条莫比乌斯环的中心扫掠路径,路径扭转角度严格控制在180度,扫掠截面采用带圆角的矩形截面,圆角半径取截面厚度的三分之一,减少曲面转折处的应力集中。两个环体的联锁位置要做等距偏移校验,保证相邻环面的间隙均匀控制在0.2到0.5毫米之间,既满足3D打印或者机加工的工艺公差要求,也能让两个环体可以相对顺畅转动,不会出现卡滞。从安装边界来看,这类构件的整体外轮廓为标准环形,安装时可依托环体的中心通孔定位,中心通孔的直径要比配套安装轴的直径大0.1毫米左右,满足间隙配合的装配要求,环体的轴向厚度根据应用场景调整,作为教具使用时厚度可适当加大提升握持手感,作为传动概念件使用时厚度要匹配对应传动副的轴向安装空间,避免和周边其他构件发生位置干涉。实际应用中,这类拓扑结构还被尝试用于无油润滑的滑动轴承概念设计,依靠连续曲面的均匀载荷分布特性,减少局部磨损点,延长构件的无维护使用寿命,在一些创意机械装置里,也会作为视觉传动构件,通过环体的连续转动展示拓扑结构的特殊运动效果,相比常规环形装饰件,它的联锁结构不会出现两个环体分离脱落的问题,结构可靠性更高。建模时还要注意曲面的连续性检查,所有曲面衔接位置都要达到G2连续,避免加工后出现棱边,影响环体相对转动的顺滑度,环体表面的镂空结构是在完成基础环体建模后,沿环带周向均匀阵列切除形成,镂空的开孔大小要保证剩余结构的截面强度满足使用载荷要求,不能为了视觉效果过度开孔导致结构刚性下降。
- 上一篇:90度弯角带加强筋橡胶输水软管结构
- 下一篇:射线照相检测用可拆卸暗室结构设计
- 全部评论(0)
- 模板大小 3.03 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
