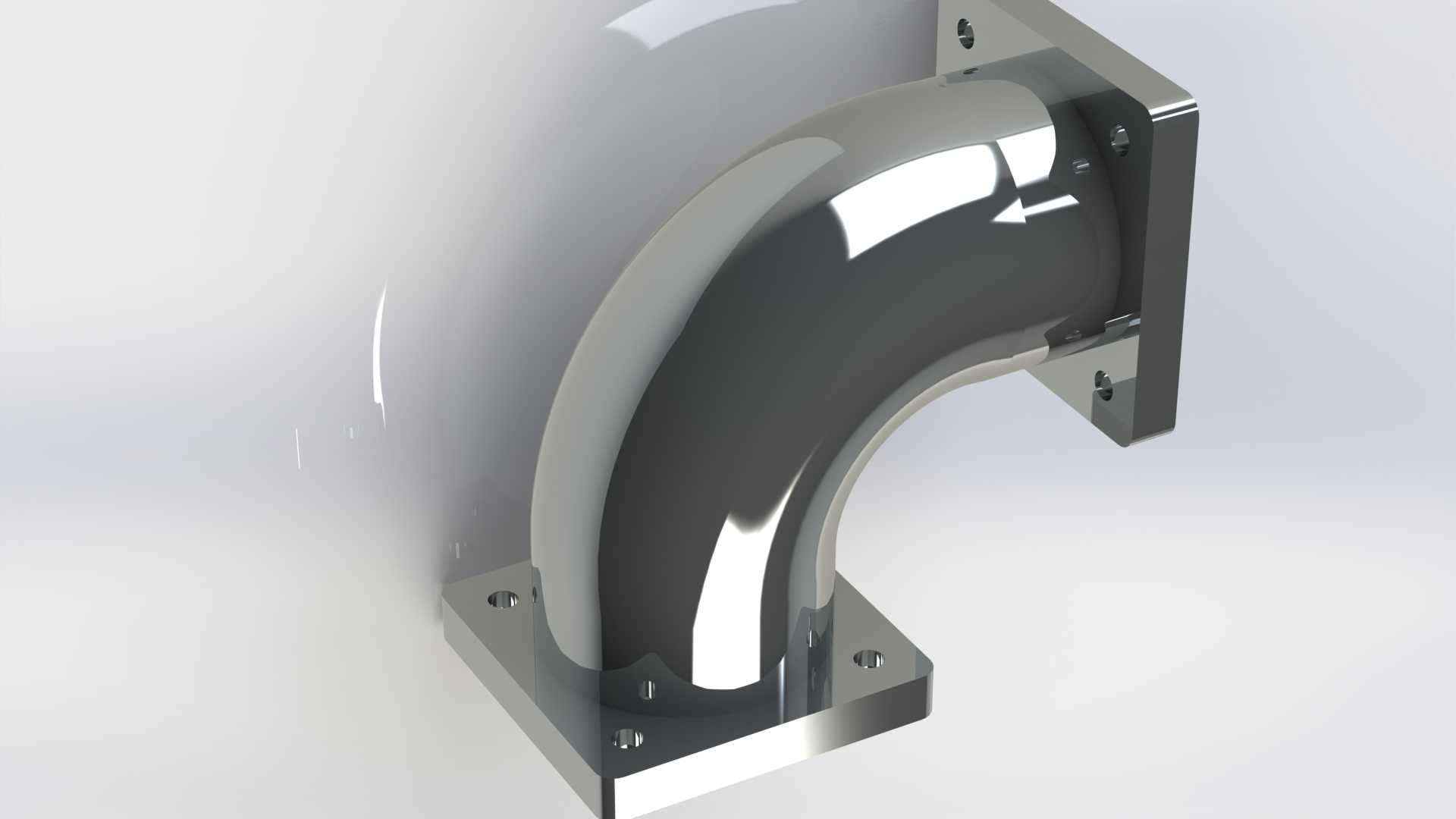

带安装底座的90度法兰连接弯头结构

在工业管路布设场景中，这类带方形安装法兰的90度弯头，主要承担管路直角转向同时兼顾端部固定的作用，常见于液压站管路排布、化工流体输送管线、车间压缩空气管网、设备内部冷却循环管路等场景，区别于普通对焊或丝扣弯头，它不需要额外加工焊接法兰盘，两端自带的方形法兰底座可直接通过螺栓与对应法兰端面锁紧，大幅降低现场安装的焊接工作量，也能避免现场焊接带来的管路变形、焊渣残留等问题。从结构设计逻辑来看，弯头主体采用等径圆弧过渡结构，弯曲半径符合常规管路流体阻力设计要求，圆弧内壁光滑无突变，能减少流体转向时的局部压损，避免输送含颗粒介质时出现颗粒堆积堵塞的问题。两端的方形安装法兰与弯头主体为一体化结构，法兰盘上预留的螺栓安装孔位置度经过严格校核，可与同规格的标准法兰端面完全匹配，安装时无需额外调整孔位对位，法兰端面预留有密封件安装槽位，安装时搭配对应规格的密封垫片即可满足不同压力等级的管路密封要求，不会出现介质渗漏问题。在安装边界方面，这类弯头的法兰盘厚度、螺栓孔中心距、弯头通径、弯曲段外轮廓尺寸都经过标准化适配，安装时两个法兰端面分别对接上游来流管线与下游输出管线的法兰端，通过四角的螺栓均匀锁紧即可完成固定，弯头整体的外轮廓不会超出法兰盘的安装投影范围，在紧凑的设备内部管路布设场景中，可提前通过三维建模校核安装空间，避免与周边的设备结构、其他管线产生干涉。实际选型应用时，可根据管路输送的介质特性、工作压力等级匹配对应材质的该类弯头，其一体化的结构相比焊接组合式的弯头结构，整体结构强度更高，能承受更高的管路压力波动，在长期振动的管路工况下，也不会出现焊缝开裂的问题，日常维护时仅需定期检查法兰连接处的密封件老化情况即可，维护成本远低于焊接式弯头结构。在三维建模过程中，这类零件的建模重点在于圆弧过渡段的曲率控制、法兰盘安装孔的位置度校准、密封槽的尺寸匹配，建模完成后可直接用于管路装配干涉校验、管路应力仿真分析，提前预判安装过程中可能出现的空间冲突问题，减少现场安装时的返工量。
