空气压缩机用黄铜螺纹气压开关结构

　　这款气压开关主要配套小型往复式空气压缩机使用，在压缩空气供给系统里承担压力区间自动管控的核心作用，直接决定气路系统的启停逻辑，避免储罐超压带来的安全隐患，也能防止压缩机频繁无效启动损耗设备寿命。从实际工况适配来看，这类开关常安装在空气储罐的顶部取压口位置，也可根据管路布局需求安装在压缩机出口的高压管段上，取压端直接接触压缩空气介质，无需额外加装引压管，减少了管路泄漏点。产品的压力动作阈值经过精准标定，当气路压力上升到114psi时，内部微动开关触发断开信号，切断压缩机的供电回路让其停止打气；当系统因为用气消耗导致压力下落到100psi时，开关内部触点自动复位，接通压缩机电源重新开始建压，

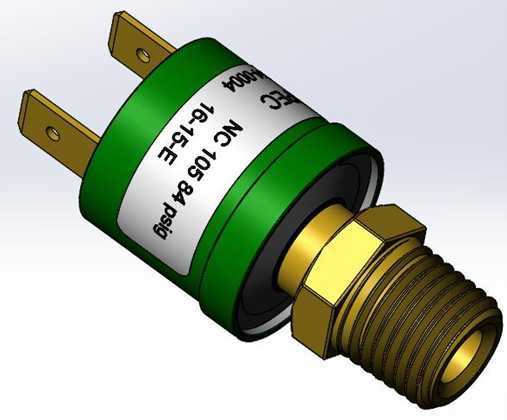

　　整个压力区间的回差设置刚好匹配小型空压机的常规工作需求，不会因为压力波动出现频繁跳停的问题。结构设计上，取压端采用1/4"MNPT黄铜外螺纹，和常规小型空压机、气动系统的标准内螺纹接口完全适配，黄铜材质的抗锈蚀性足以应对压缩空气中带少量冷凝水的工况，长期使用也不会出现螺纹锈死无法拆卸的问题；接线端采用双插片式结构，对应行业通用的6.3mm快速插簧，现场接线无需拧螺丝，插装到位即可完成电气连接，大幅降低现场装配的工时消耗。安装边界方面，六角部位采用9/16"标准对边尺寸，现场用普通开口扳手或者套筒即可完成拧紧作业，拧紧过程中不会因为受力不均损坏壳体；整体径向尺寸紧凑，安装后不会占用过多储罐周边的空间，

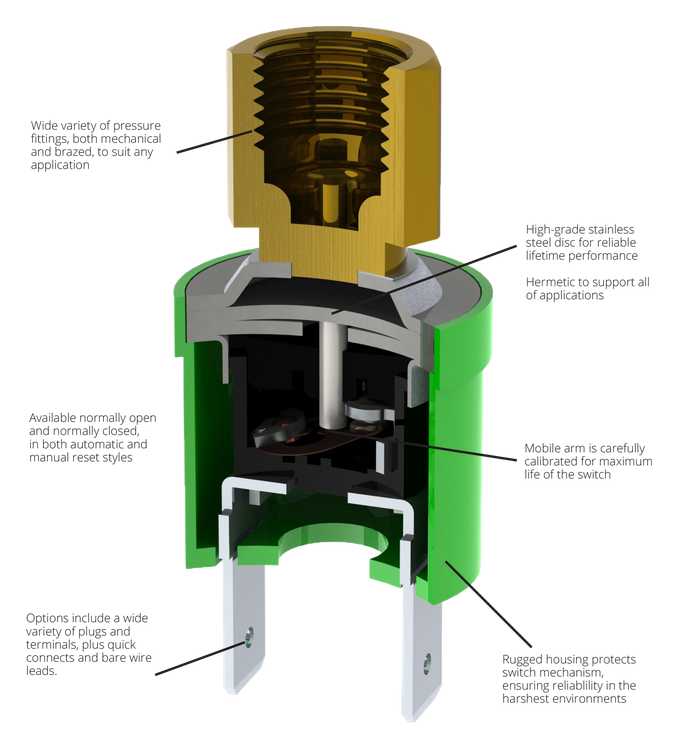

　　哪怕是紧凑布局的小型移动式空压机也能顺利布置，不会和周边的安全阀、排气阀、压力表等配件产生安装干涉。建模过程中还原了外壳的卷边封装结构、标签区域的标识位置、插片的定位卡槽以及螺纹段的完整牙型，装配关系完全按照实物的压装顺序搭建，内部的密封结构、触点触发的运动行程也做了对应还原，可直接用于气动系统的整机装配干涉检查，也能作为压力控制类配件选型时的结构参考，帮助设计人员提前预判安装空间、核对接口匹配度，减少实物试装阶段的问题。
