异径外螺纹黄铜六角对丝管路接头

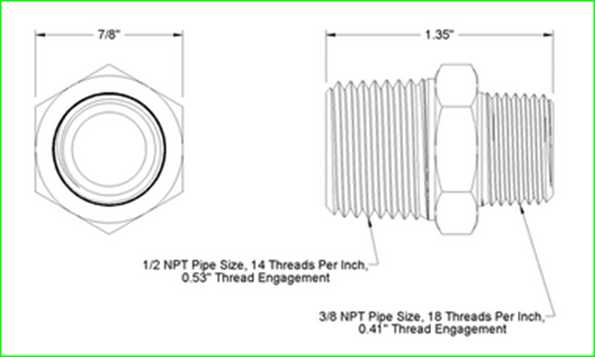

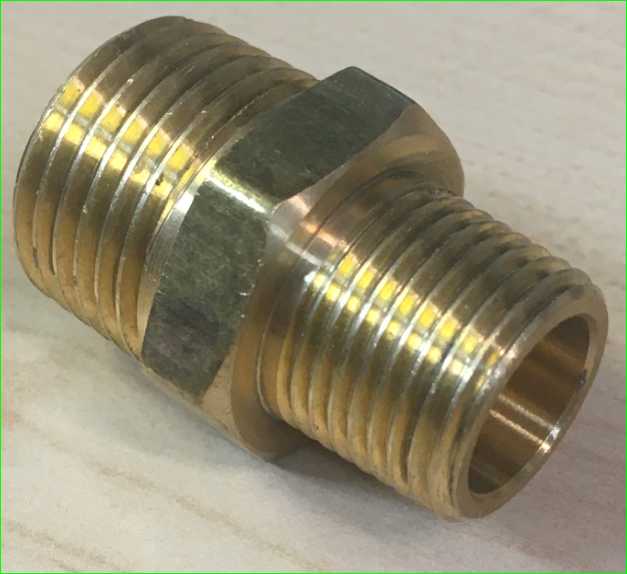

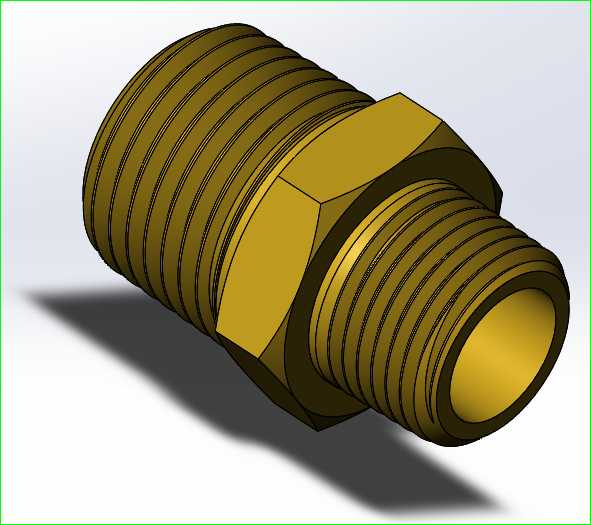

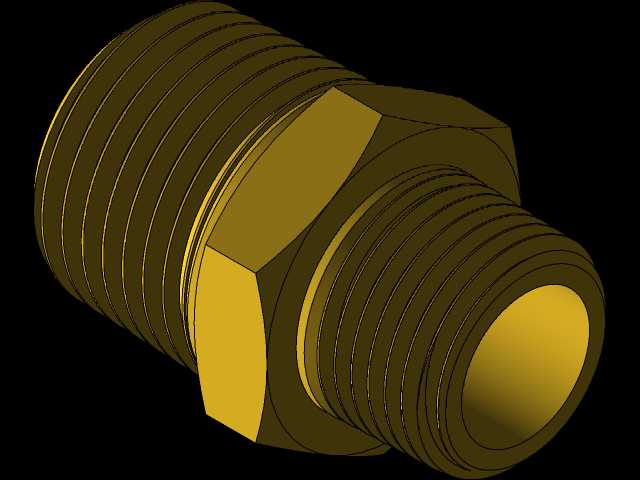

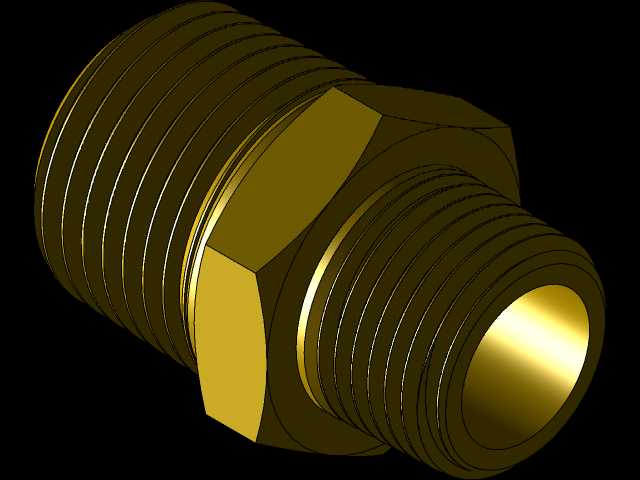

这款异径外螺纹接头是流体管路系统里极为常用的转接元件，日常在民用给排水、小型气动回路、低压液压支路、家用净水设备、小型制冷机组的管路布设场景中都能见到它的身影，主要作用是实现两种不同通径的外螺纹端口管路的直接对接，无需额外增加转接头件，减少管路连接节点的同时也降低了潜在的泄漏风险。从结构设计来看，接头整体采用黄铜棒料一体加工成型，中间的六角扳拧部位是专门为安装作业设计的受力结构，7/8英寸的对边尺寸适配常规活动扳手、开口扳手的夹持范围，安装时可以直接卡持六角部位施加扭矩，不会损伤两端的螺纹牙型，也能保证螺纹旋合到位的密封预紧力。两端分别为1/2英寸MNPT外螺纹与3/8英寸MNPT外螺纹，适配对应规格的内螺纹管路端口，MNPT锥管螺纹自身具备一定的密封特性，配合生料带、密封胶等辅助密封材料，可以满足低压流体输送工况下的密封要求，不管是输送常温清水、压缩空气，还是无腐蚀性的低压油类介质都能适用。整体总长1.35英寸的尺寸设计，在满足螺纹旋合长度要求的前提下尽可能压缩了轴向安装空间，对于布设空间紧凑的设备内部管路来说，不会因为接头过长占用多余的装配位置，也不会和周边的其他元器件产生干涉。建模过程中严格遵循锥管螺纹的牙型参数与锥度标准，六角部位的棱角做了微小的工艺倒角处理，既符合实际机加工的工艺特性，也能避免安装时锐角划伤操作人员。两端的螺纹收尾段也还原了实际加工的退刀结构，和真实量产的五金接头结构完全一致，不管是用来做管路系统的装配干涉检查，还是设备BOM表的元件选型示意，都能直接适配对应的设计场景，不需要额外做结构调整。这类接头因为采用黄铜材质，自身具备不错的耐锈蚀性能与切削加工性能，长期在潮湿的管路工况下使用也不容易出现锈死拆不动的情况，后期管路维护拆卸时也能顺利旋下，不会因为锈蚀断裂在管路端口内造成额外的维修工作量。在做三维管路布线时，这类标准接头的模型可以直接调用，能快速完成不同通径管路的连接布设，提前核算整体管路的轴向尺寸，避免实际装配时出现接头长度不匹配、和周边结构磕碰的问题。
