ASME B16.47大口径A级焊颈与盲法兰结构

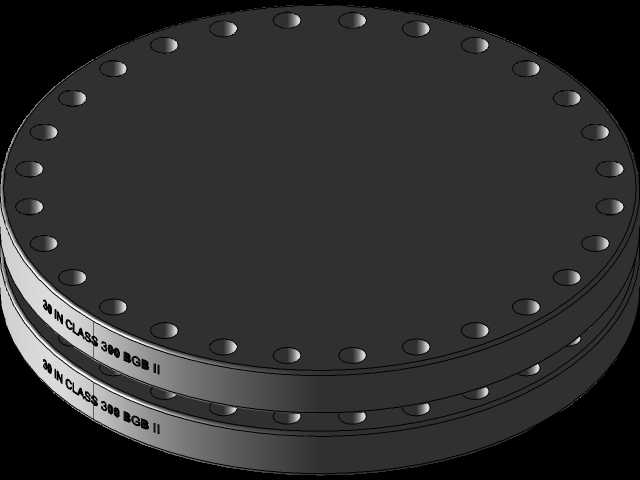

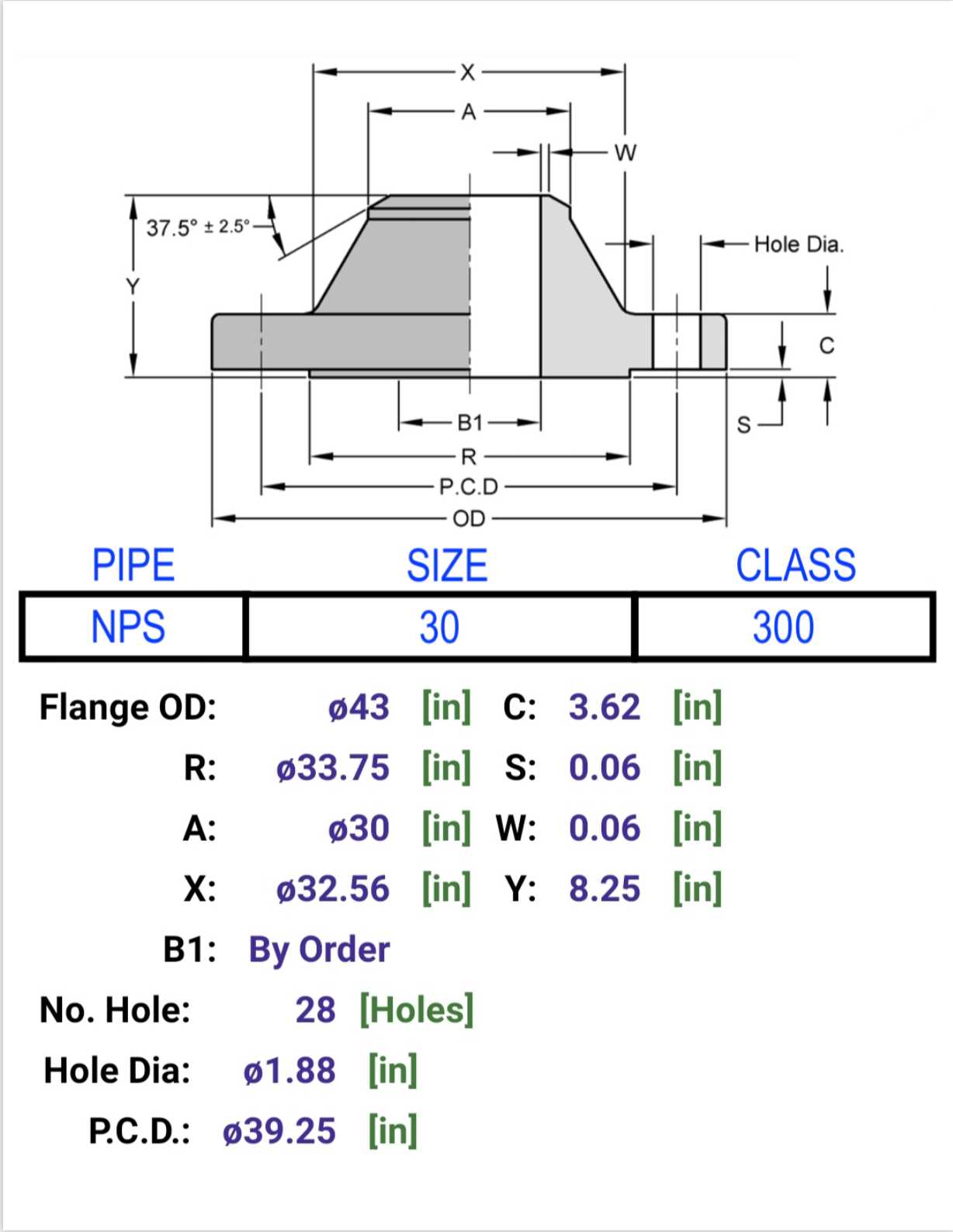

在石化、电力、长输管线这类大口径高压流体输送场景里，法兰作为管线连接的核心承压密封部件，其结构合理性直接决定整套管路系统的运行可靠性。本次涉及的30英寸300磅级A级焊颈法兰与配套盲板，适配大口径管线的检修、截断与连通需求，焊颈法兰端用于和同压力等级的管线做对焊连接，高颈结构的设计核心是通过平缓的壁厚过渡，把管线运行时的应力从焊缝位置均匀分散到法兰盘本体，避免焊缝区域出现应力集中，尤其适配存在温度波动、压力脉动的输送工况，能大幅降低焊缝疲劳开裂的风险。配套的盲法兰则用于管线末端、待扩建接口或者检修段的临时封堵，和焊颈法兰配对使用时，依靠法兰盘上均匀排布的螺栓预紧力，挤压中间的密封垫片实现端面密封，阻断管内介质流通。从安装边界来看，这类大口径法兰的螺栓孔沿圆周均布，安装时需要保证相邻法兰的螺栓孔同轴度偏差控制在标准允许范围内，避免螺栓受附加剪切力；焊颈端的坡口尺寸匹配对应壁厚的管线焊接要求，现场组对时要保证法兰端面和管线轴线的垂直度，否则紧固螺栓后会出现密封面压合不均，引发介质泄漏。设计过程中，法兰盘的厚度是结合压力等级下的强度计算确定的，要承受螺栓预紧力、管内介质压力以及温度载荷的共同作用，密封面的平面度、粗糙度都有严格控制要求，保证垫片压合后能形成连续有效的密封带。和小口径法兰不同，30英寸级别的大口径法兰自重较大，现场安装时需要配合吊装工装对位，螺栓紧固要遵循对角交叉分次拧紧的工艺要求，避免法兰面出现偏斜。这类法兰的颈部长度经过优化，既给现场焊接操作留出足够的作业空间，也避免颈部过长导致法兰整体刚性下降，在管线出现轻微位移或振动时，高颈结构还能起到一定的形变缓冲作用，减少密封面受外力拉扯的影响。盲法兰的背面做了加强结构设计，在承受单侧介质压力时，能避免法兰盘出现过大的挠曲变形，保证密封面始终保持平整贴合。在实际工程选型中，这类A级大口径法兰多用于介质参数相对稳定、管线直径较大的工艺管段，相比小尺寸法兰，其对安装精度的要求更高，任何组对偏差都可能导致密封失效，建模时完整还原了螺栓孔排布、颈部过渡轮廓、密封面结构以及法兰本体的尺寸细节，可直接用于管线排布的干涉检查、支吊架位置核算以及施工方案的模拟验证，帮助设计人员提前预判安装过程中可能出现的空间冲突问题，也能为现场施工人员提供直观的结构参考，明确组对焊接、螺栓紧固的作业要点。
