变径连接用KG适配管件结构设计

在民用给排水、化工流体输送、暖通空调管路布设等场景中，不同通径管路的衔接一直是管路施工里的常见需求，这款KG适配管件正是针对DN50与DN40两种公称通径管路的过渡连接需求开发的结构件。从实际使用场景来看，这类适配管件多应用在管路分支处的通径切换、设备接口与外接管路的口径匹配环节，比如循环水系统中主管道与支路细管的衔接、小型换热设备进出水口与外接管路的对接，都需要这类变径适配件来保证管路通径平滑过渡，避免通径突变造成的流体紊流、局部阻力陡增问题。

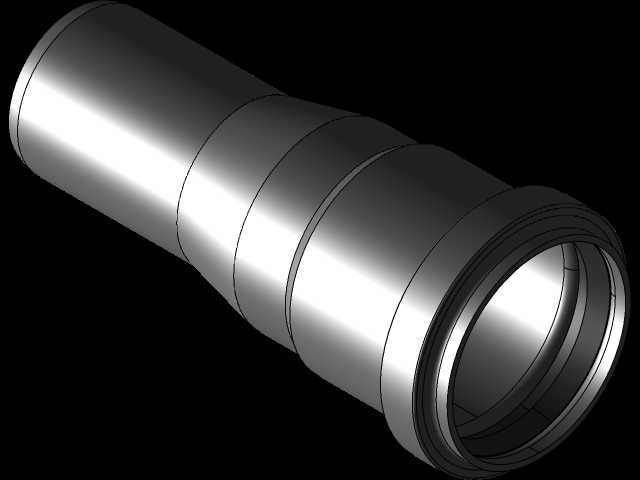

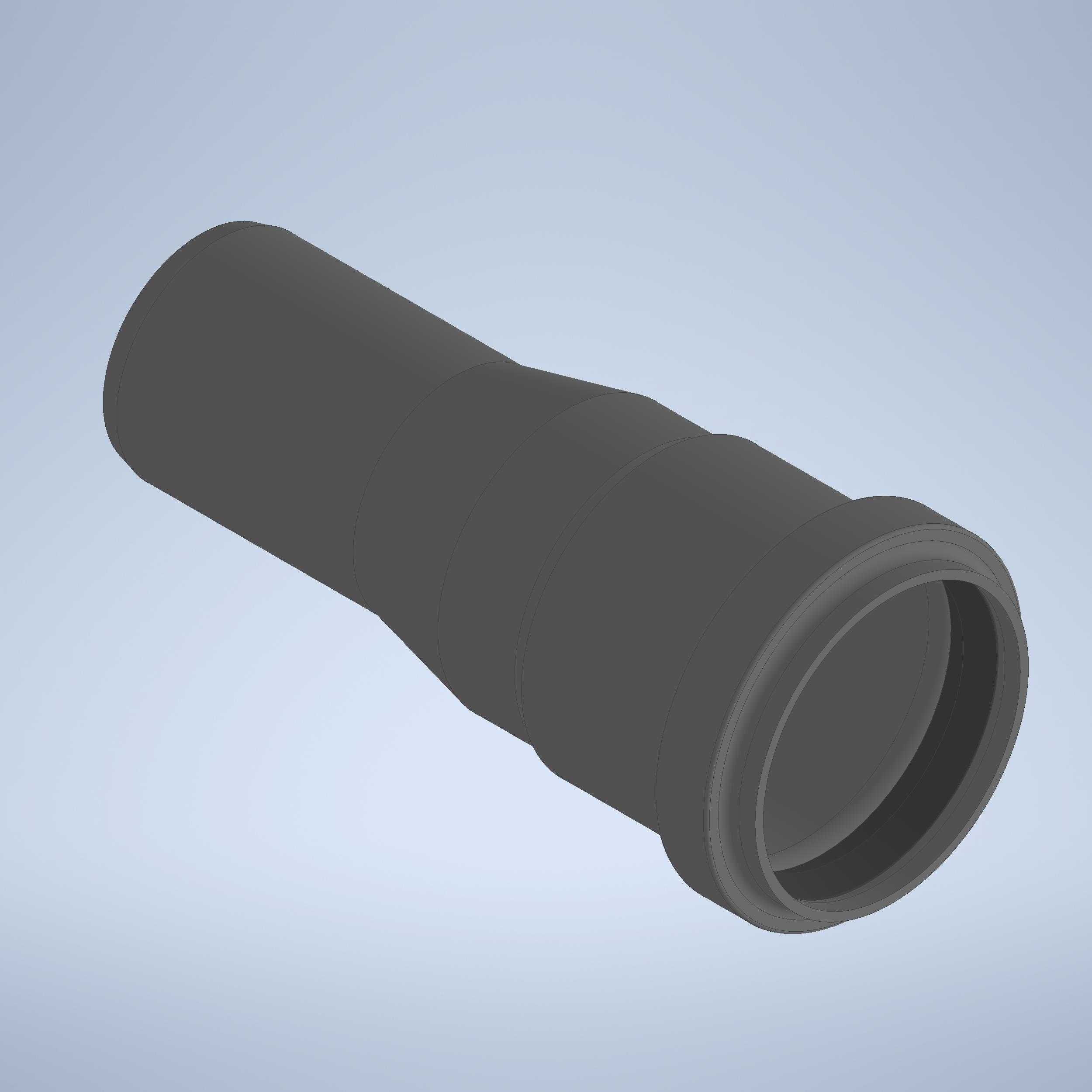

从功能特性上看，这款适配管件采用一端扩口承插、一端平滑过渡的结构，大端适配DN50规格管路，小端适配DN40规格管路，整体带一定弯曲弧度，属于弯管型变径接头，相比直型变径接头，能在完成通径转换的同时实现管路走向的小角度调整，减少管路布设中额外弯头的使用，降低管路整体的泄漏点数量。管件的壁厚设计参考了常规低压流体输送管路的承压要求，管壁均匀过渡，没有出现壁厚突变的应力集中区域，在长期承受管路内流体压力、外部安装应力的工况下，能有效降低开裂风险。

设计过程中，首先要确定两端的连接尺寸边界，大端承口的内径与DN50管材的外径匹配，预留合理的安装间隙，保证粘接或者热熔连接时密封介质能均匀填充间隙；小端的外径与DN40管材的承口尺寸匹配，保证插接深度符合管路安装规范，避免插接过浅造成连接强度不足、插接过深导致管路通径被挤占。过渡段的曲面设计采用平滑的样条曲线过渡，让管路内部的流道截面从DN50到DN40逐步收缩，不会出现台阶状的结构，减少流体在变径处的压力损失，同时也能避免流体中的杂质在变径台阶处沉积堵塞管路。外形上的加强筋结构设置在承口端部，提升承口的抗形变能力，在安装插接时不会因为外力挤压导致承口变形，影响密封效果。

安装边界方面，这款管件的弯曲半径经过优化，在狭小的管路安装空间内，不需要预留过大的操作空间就能完成安装，两端的插接长度控制在常规管路安装的标准范围内，和同规格的标准弯头、直接接头的安装空间要求基本一致，施工人员不需要调整原有管路的布设间距就能直接替换使用。管件外表面没有多余的凸起结构，安装后管路外表面平整，方便后续做保温层、防护层的包覆作业，不会因为局部凸起导致保温层贴合不严，出现凝露或者热量流失的问题。
