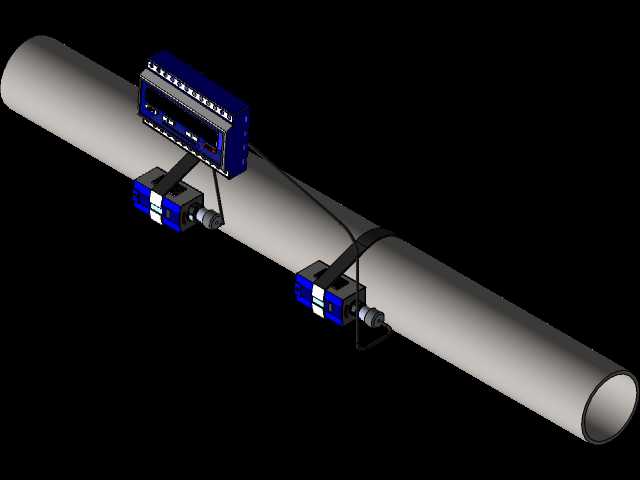

外夹式便携超声流量检测装置结构

这套外夹安装的流量检测结构，核心面向工业现场不停产加装的流量计量需求，在市政供水、化工流体输送、暖通循环水、油田注水等场景中，无需切割管道、中断介质输送即可完成流量参数采集，解决了传统 inline 流量计安装需停产、改管的痛点，尤其适合临时流量校验、老旧管线改造加装、移动巡检计量这类无法长期固定安装计量设备的工况。整套结构分为主机采集单元与两组外夹传感探头两部分，探头通过绑带结构固定在金属管道外壁，安装时无需破坏管道承压结构，仅需在探头与管壁接触面涂抹耦合剂排除空气间隙，即可通过超声波时差法完成管内流体流速测算，进而换算得到实时流量、累计流量等核心参数。设计阶段充分考虑现场适配性，探头的夹持结构预留了多管径适配的调节余量，可覆盖常规工业金属管道的常用外径范围，绑带采用快拆式锁紧结构，单人即可在数分钟内完成整套设备的现场装夹，无需额外焊接、打孔工序。主机单元采用一体化手持集成结构，显示与操作面板朝向操作人员站立侧倾斜布置，现场读数与参数设置无需俯身调整视角，主机与探头之间通过带防护层的信号线缆连接，线缆走线沿管道外壁通过扎带固定，避免现场剐蹭拉扯导致的信号中断。结构建模过程中严格匹配实际探头的安装间距要求，两组探头的安装距离根据对应管径下的超声波折射角度做了对应限位，避免现场安装时间距偏差导致的测量误差，主机背部设计了与绑带适配的卡扣结构，可直接固定在管道上方，无需额外放置支架，适配高空、狭窄管廊这类无放置平台的安装场景。整套结构的外形边界充分考虑现场操作空间，探头夹持部分的凸起高度控制在常规管道保温层厚度范围内，即使管道带有薄保温层也可直接装夹使用，主机的操作按键区域做了凸起防护，避免现场磕碰导致按键损坏，整体结构无突出尖锐棱角，搬运与现场安装过程中不会划伤管线保温层或操作人员。
