卧式承压储槽带操作平台爬梯结构设计

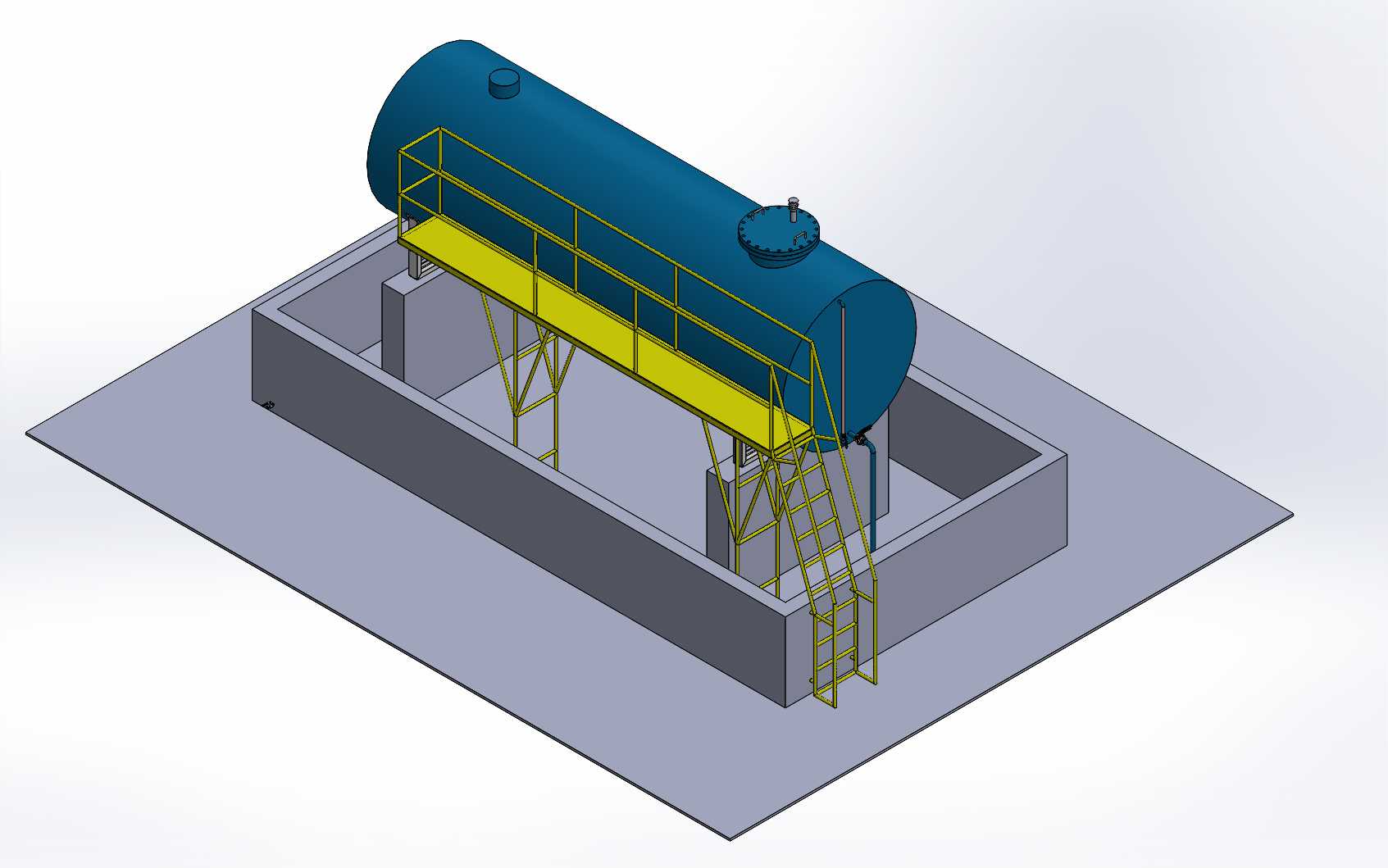

该结构为工业现场常用的卧式承压储槽配套安装总成，常见于化工生产、热能供应、油气储运等场景中，用来暂存带压液态介质、反应中间产物或者换热后的流体物料，区别于立式储槽的布置形式，卧式结构更适合厂区净空高度受限、介质存储液位波动不大的工况，能降低整体安装重心，提升大风或者厂区有振动荷载下的结构稳定性。整个储槽本体采用圆筒形承压壳体设计，两端采用标准椭圆封头收口，壳体顶部预留了检修人孔、介质注入口以及安全附件安装接口，人孔位置刚好对应旁侧操作平台的站立区域，日常巡检时操作人员可直接在平台上完成液位核查、安全附件校验、接口密封检查等操作，无需额外搭设临时登高设施。配套的操作平台采用型钢焊接框架结构，平台面板采用防滑花纹钢板铺设，四周设置高度符合安全规范的防护栏杆，栏杆底部带有挡脚板，防止巡检过程中工具或者小零件从平台边缘坠落。连接平台与地面的直爬梯同样采用型钢焊接制作，梯步采用防滑圆钢或者花纹钢板弯折成型，爬梯两侧带有防护扶手，爬梯与平台、混凝土基座的连接位置均设置了加强筋板，避免人员上下攀爬时出现结构晃动。储槽的支撑采用两个鞍式支座，支座与下方混凝土基座通过预埋地脚螺栓固定，鞍座与储槽筒体接触位置设置了弧形垫板，分散筒体接触位置的局部应力，避免长期承压运行过程中筒体局部出现变形。混凝土基座采用下沉式坑体设计，坑体预留了排污、泄漏介质收集的空间，一旦储槽出现密封点泄漏，介质可直接汇入坑内的收集槽，不会随意漫流到厂区其他区域，降低现场安全隐患。建模过程中对各部件的连接节点做了细化处理，爬梯与平台的焊接位置、鞍座与筒体的贴合面、护栏与平台的连接点都按照实际工程的焊接要求做了结构还原，同时预留了安装调整余量，比如鞍座的地脚螺栓孔采用长圆孔设计，方便现场安装时调整储槽的水平度，避免基础施工误差带来的安装错位问题。平台的宽度设置满足两人侧身交汇通行的需求，爬梯的倾斜角度符合工业登高设施的安全规范，整体结构的外轮廓尺寸充分考虑了厂区运输、现场吊装的边界要求，各部件拆分后可通过常规货运车辆运输，现场仅需完成螺栓紧固与少量焊接作业即可完成组装，大幅缩短现场安装的施工周期。
