派克手动电磁组合式控制阀结构设计

这款组合式控制阀在液压流体控制回路中应用场景十分广泛，从中小型液压站的执行元件通断控制，到工业设备的气液管路换向调节，都能见到这类阀件的身影。它同时集成了手动操作与电磁驱动两种控制模式，在实际产线运行中，既可以通过电磁信号实现自动化的远程通断、流量调节，满足设备连续自动化作业的控制需求，也能在设备调试、检修或者电控系统出现故障的工况下，通过侧边的手动拨杆完成阀位切换，避免整条管路回路因为电控失效陷入瘫痪，大幅提升液压系统的运行可靠性。

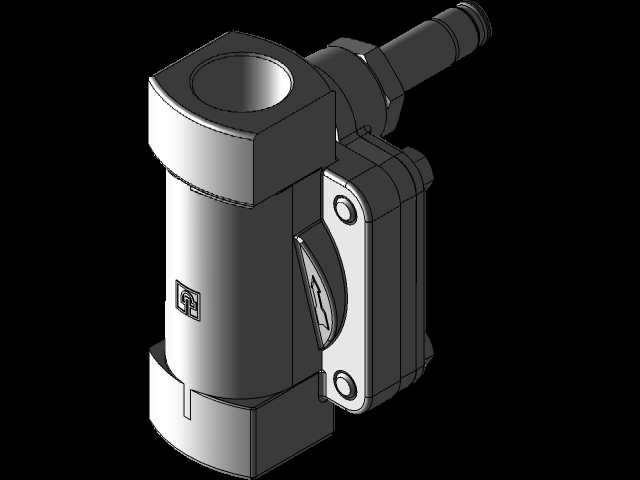

从结构设计思路来看，这款阀件采用了集成化的块式布局，将电磁驱动模块、手动操作模块、主阀腔、流体通断结构整合在同一个主体阀块上，没有采用分散式的阀件拼接结构，有效减少了外接管路的连接点数量，从根源上降低了流体泄漏的风险。主阀腔采用圆柱形通腔设计，流体进出通道做了平滑过渡处理，能够减少流体在阀腔内的压损，避免高速流体在阀内形成紊流引发管路振动。侧边的电磁驱动模块采用侧装式布局，和主阀腔之间通过密封隔板分隔，电磁线圈部分完全和流体腔隔离，即便流体存在一定压力波动，也不会渗入电磁模块造成线圈短路故障。手动操作拨杆做了防滑的纹理处理，拨杆的操作行程和电磁驱动的阀芯行程做了精准匹配，手动操作时不会出现阀位切换不到位的情况，拨杆周边设置了密封压盖，能够阻挡车间内的粉尘、切削液渗入阀件内部的运动副，延长操作机构的使用寿命。

在安装边界与尺寸适配方面，阀件主体的上下两端预留了标准的流体连接接口，接口的同轴度控制在较高精度范围内，和管路对接时不需要额外调整角度就能完成密封连接。阀件整体的安装固定点设置在主体侧边的安装板上，两个固定孔的孔距符合常规液压阀的安装尺寸规范，可以直接替换同规格的传统单控阀件，不需要对原有安装基座做二次加工。电磁驱动模块的接线端朝向侧上方布置，接线时不需要挪动阀件主体就能完成线缆连接，接线端的防护结构能够适配车间多尘、有少量溅液的使用环境。主阀腔的通径设计匹配常规中小流量的液压回路需求，阀芯的密封件采用耐油耐磨的材质，在长期频繁切换阀位的工况下，也能保持稳定的密封性能，不会出现内漏影响流量控制精度。
