14英寸对夹式双瓣止回阀水系统结构

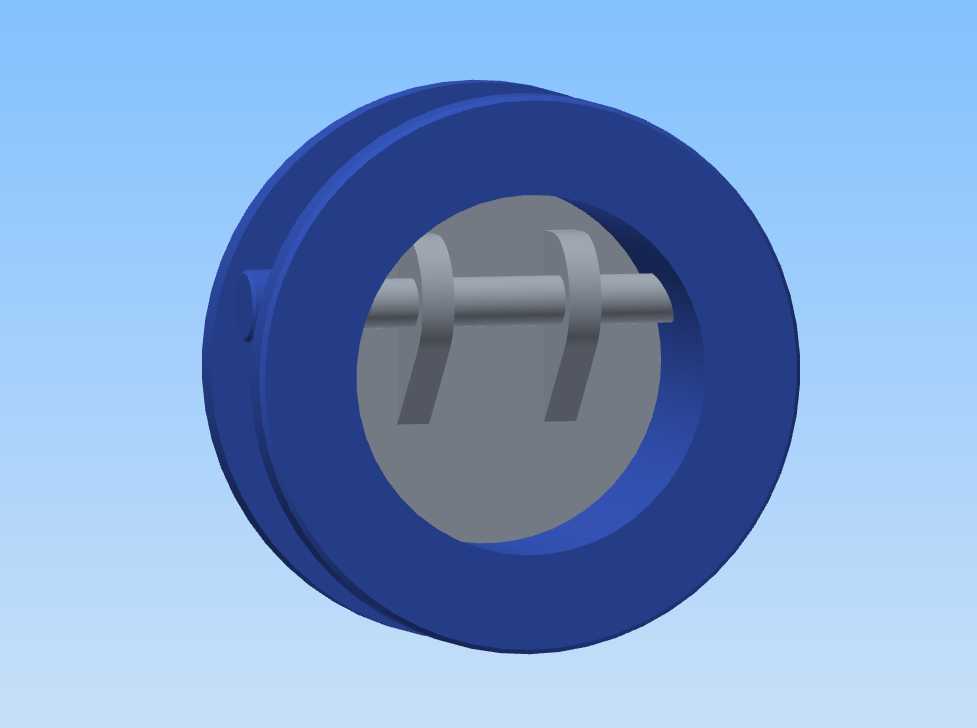

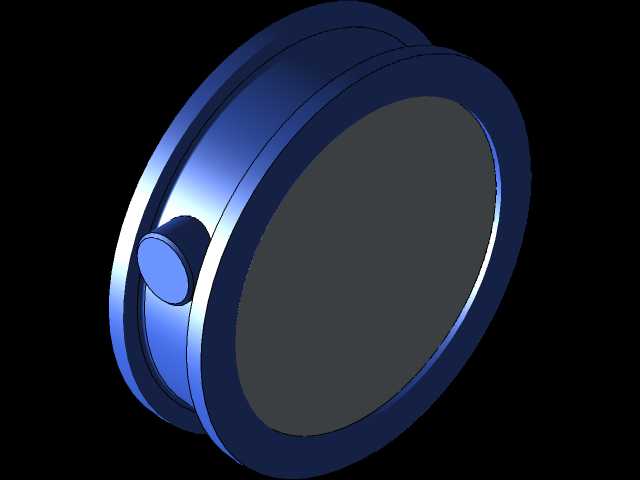

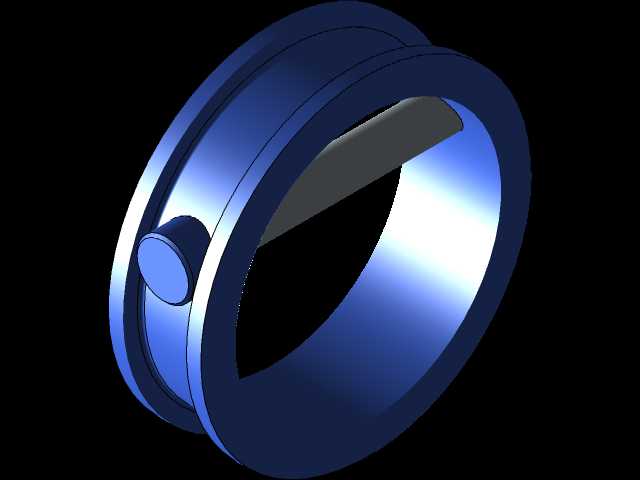

这款14英寸规格的止回阀结构，主要面向大口径给排水管路、循环水系统、工业输水干线的单向通断需求设计，核心作用是在管路介质出现反向流动趋势时快速截断通路，避免介质倒流引发的泵组反转、管路水锤、上游介质污染等工程问题。从结构设计来看，采用对夹式安装形态，整体为圆盘式主体结构，无需额外配置法兰端的长螺栓组，可直接夹持在两片管路法兰之间完成安装，相比同通径的旋启式止回阀，轴向安装尺寸更短，能有效节省管路排布的空间占用，尤其适合管廊空间紧凑、改造类项目的管路加装场景。阀板采用双瓣对称布局，两个阀瓣通过中部的销轴实现铰接固定，介质正向流动时，阀瓣在介质推力作用下绕销轴向上翻转开启，流道内的过流截面被完全释放，介质流动阻力小，不会产生明显的压损；当介质流速下降至临界值或出现反向流动趋势时，阀瓣在自身重力与反向介质推力的共同作用下快速回落，贴合阀座密封面实现截断，双瓣结构的启闭行程更短，相比单瓣结构的水锤冲击更小，能有效降低管路启闭过程中的振动与噪声。设计过程中充分考虑了安装边界的适配性，14英寸的通径参数匹配公称通径DN350的管路标准，阀体的外圆尺寸、密封面宽度完全适配对应压力等级的国标法兰安装尺寸，销轴的安装位置经过流场仿真优化，避开了介质正向流动的主流道区域，减少了介质长期冲刷对销轴部件的磨损，同时阀瓣的配重经过反复校核，保证在低流速工况下也能顺利开启，不会出现阀瓣颤振引发的密封面磨损、管路异响问题。在实际工程应用中，这类止回阀常安装在水泵出口端、高层建筑给排水立管、水处理厂的输水干管位置，不需要额外配置操作机构，完全依靠介质自身的流向与压力实现自动启闭，日常运维无需频繁调整，结构可靠性高，双瓣的结构设计也让单个阀瓣的重量更轻，启闭过程的冲击载荷更小，能有效延长密封件的使用寿命，适配清水、低浓度污水等无强腐蚀性的水介质输送场景，阀体的环形结构在安装时可自动适配法兰的对中需求，降低现场安装的对位难度，减少安装过程中的密封面错位风险。
