带集成阀组的回转式流体输送连接构件

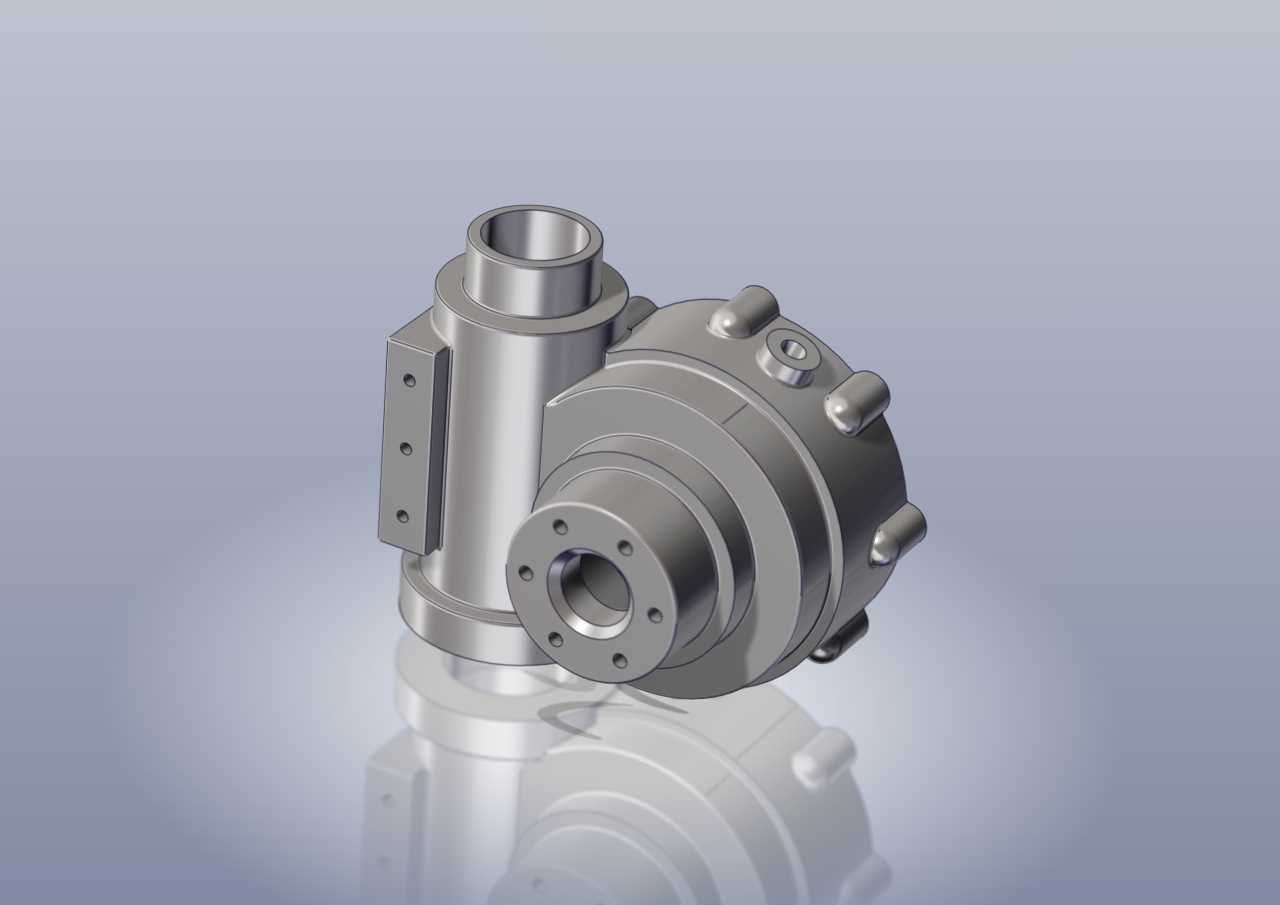

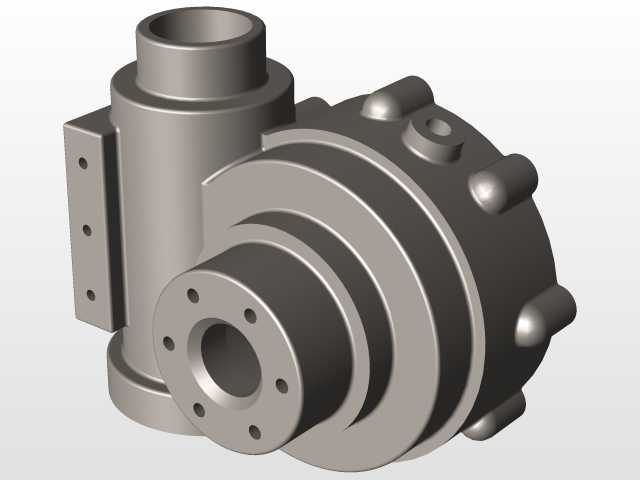

该构件主要应用在需要同时完成固定管路与回转部件流体导通的工况场景，常见于工程机械回转平台、机床主轴冷却回路、自动化转台气动供能线路中，解决相对转动部件之间的流体介质输送问题，避免管路随部件回转出现缠绕、弯折破损的情况。从结构设计来看，主体采用一体化集成布局，左侧为轴向直通的管路对接段，外圆柱面加工有定位安装平面，平面上预留的沉孔用于穿设连接螺栓，可直接与固定侧的安装支座贴合锁紧，保证安装后整体的同轴度，避免回转过程中出现偏磨。右侧的回转主体外壳上均匀分布多组凸起的定位销柱，既可以作为端盖装配的定位基准，也能在外壳承受内部流体压力时增强壳体的结构强度，抵消介质压力带来的壳体形变，同时多螺栓的端盖连接结构也方便后期拆解更换内部密封件。中部的法兰对接端面上加工有均匀分布的螺栓过孔与密封槽，可直接与回转侧的执行部件对接，密封槽适配O型圈或组合密封垫，保证对接面在承压状态下无介质渗漏。设计过程中优先考虑了介质流通的通径匹配，左侧直通通道与中部法兰通道的通径保持一致，减少介质流经时的沿程阻力，避免出现节流降压的问题，同时内部的密封沟槽采用阶梯式设计，可分别适配动密封与静密封元件，动密封选用耐磨的旋转密封件，适配连续回转的工况，静密封则保证各壳体拼接面的密封可靠性。安装边界方面，左侧安装段的定位平面到中部法兰端面的轴向尺寸经过严格控制，可适配多数标准安装支座的厚度范围，回转主体的最大外径预留了足够的安全间隙，安装时不会与周边的防护结构、线路产生干涉，侧面预留的侧向接口可作为备用测压口或者旁通回路接口，无需额外在管路上加装三通接头，简化整体管路布局。整体壳体采用金属材质加工，表面做防锈处理，可适配液压油、冷却水、压缩空气等多种常见工业介质的输送需求，内部流道做了圆角过渡处理，减少介质流动时的湍流产生，降低工作过程中的流体噪音与压力波动。
