多支路管道介质平衡分配装置结构设计

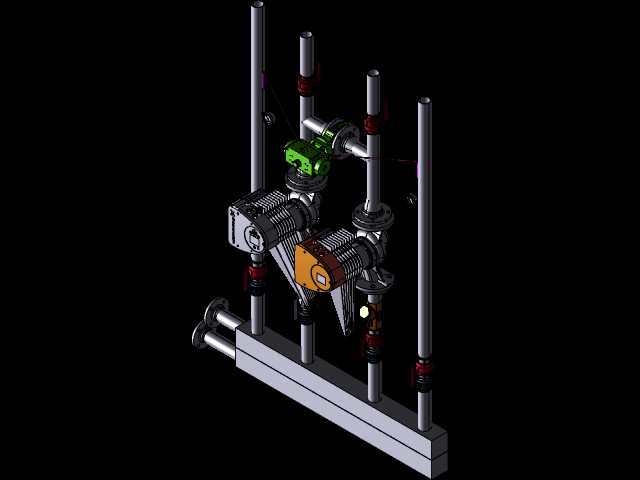

在流体输送管路系统的现场布设中，多支路工况下的介质流量均匀分配一直是管路设计的核心难点，尤其是在多台并联换热设备、多工位冷却回路、并行反应支路的布设场景中，若各支路介质流量偏差过大，会直接导致末端设备负载不均，部分支路出现介质流速不足、换热效率不达预期、积气积液等问题，严重时甚至会引发支路堵塞、设备过热等运行故障。这套平衡分配装置的结构设计，正是针对这类多支路并行输送场景开发的核心管路组件，整体采用底部集成汇流基座搭配多组竖向立管的布局形式，基座内部做了等阻流道设计，从源头降低介质进入各支路时的沿程阻力差，避免靠近入口的支路流量过大、远端支路流量不足的常见问题。每根竖向立管上都集成了独立的调节执行单元，不同外观的执行模块对应不同的调节精度需求，可分别适配手动粗调、带开度反馈的精细调节等不同工况要求，执行单元与立管的连接采用标准法兰对接结构，密封面做了凸台定位设计，安装时无需额外配做对接工装，只要对齐螺栓孔位均匀锁紧即可保证密封可靠性，后期维护更换执行单元时也无需拆解整个汇流基座，大幅降低现场运维的工作量。从安装边界来看，装置整体的竖向立管高度保持统一，横向安装孔位在基座底部做了等间距排布，可直接适配常规管廊支架的安装孔距，不需要额外做过渡转接板；各支路的接口朝向统一做了侧出设计，方便现场对接外部管路时预留扳手操作空间，避免出现管路安装时工具无法就位的问题。设计过程中针对不同介质的适配性也做了结构考量，过流部件的流道内壁做了圆弧过渡处理，没有直角突变结构，既可以降低介质输送过程中的压损，也能减少含杂质介质在流道内的淤积风险，适配净水、导热油、低压蒸汽等多种常见工业流体的输送分配需求。整套结构的受力传递路径清晰，竖向立管的载荷全部通过底部连接法兰传递到汇流基座，再由基座整体传递到安装支架上，执行单元的附加载荷不会对立管管壁产生额外的弯曲应力，长期运行下不会出现立管变形、接口泄漏等问题。在实际选型应用中，设计人员可以直接根据支路数量、单支路设计流量匹配对应规格的模块，不需要从零开始做汇流管路的流道仿真验证，能大幅缩短管路系统的设计周期，也能减少现场安装时的非标配管工作量，保证各支路的流量平衡精度满足系统运行要求。
