软管及硬塑料管定长切割专用工装

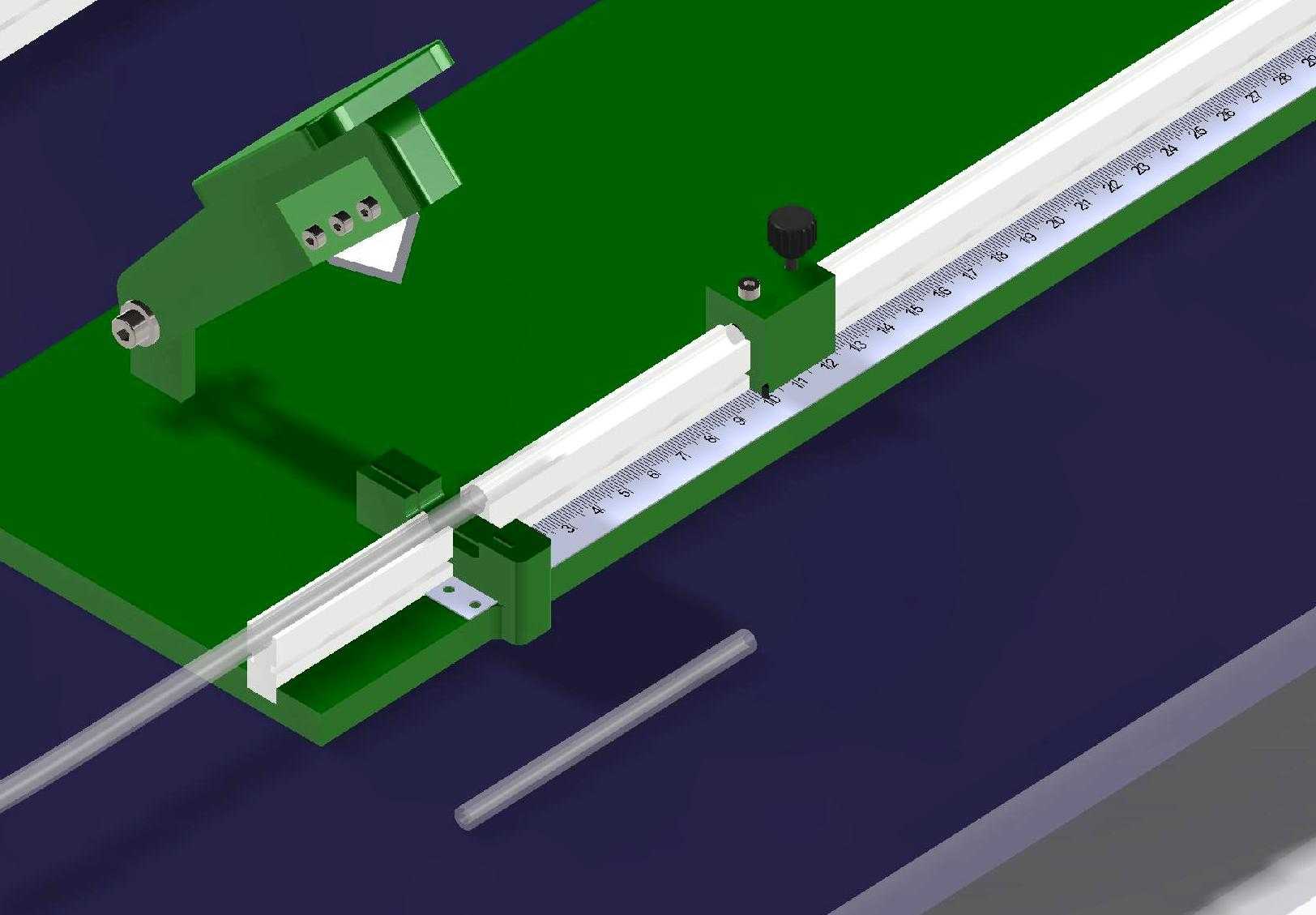

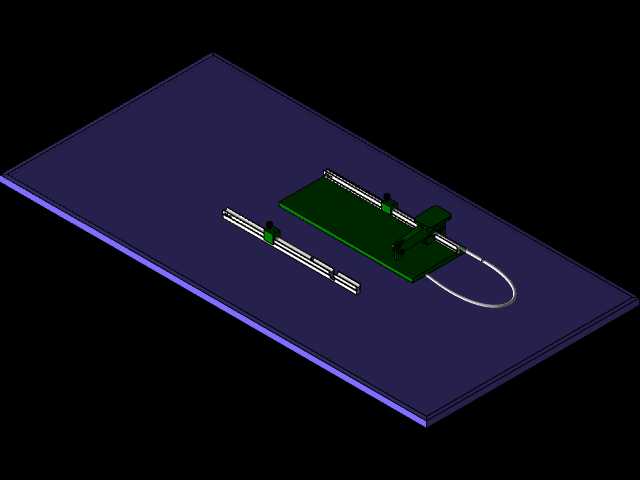

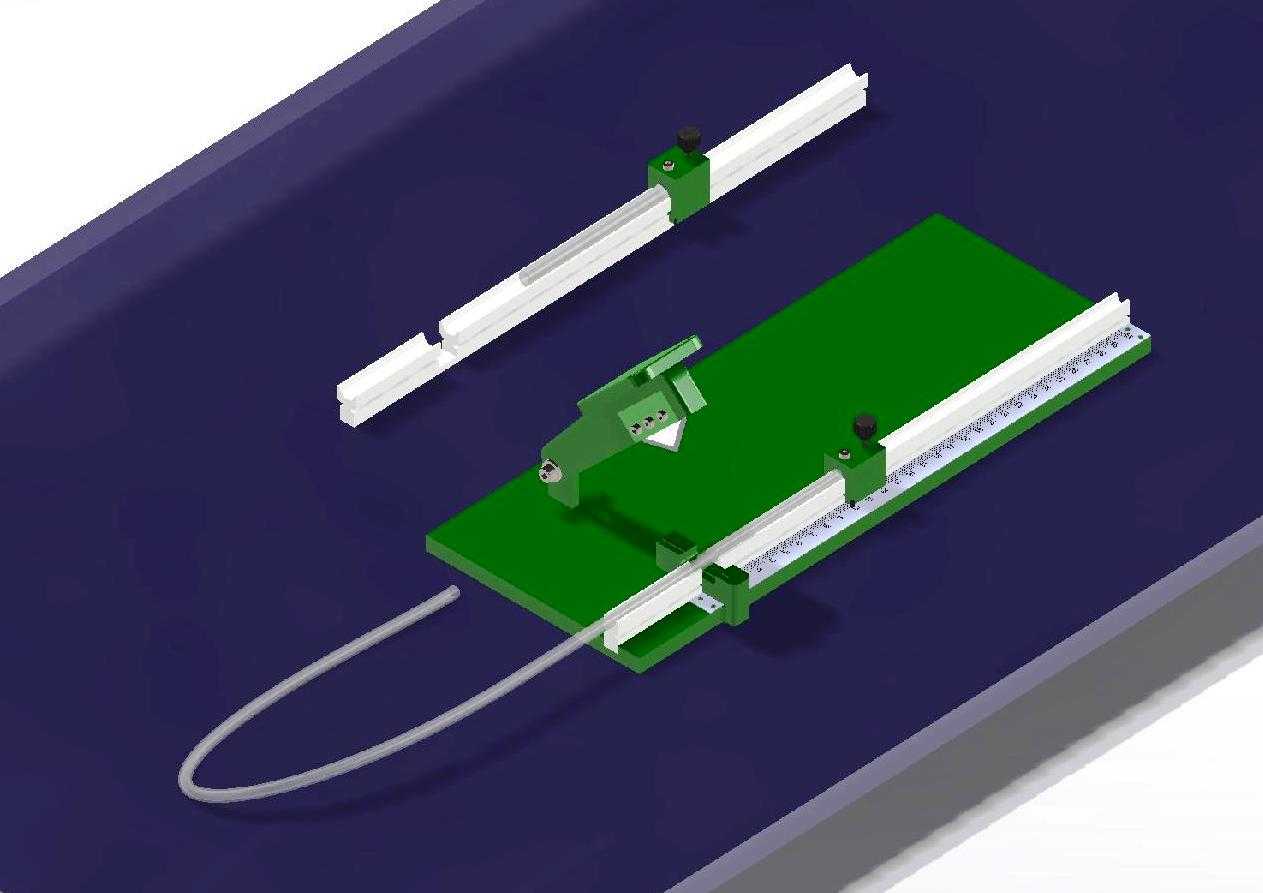

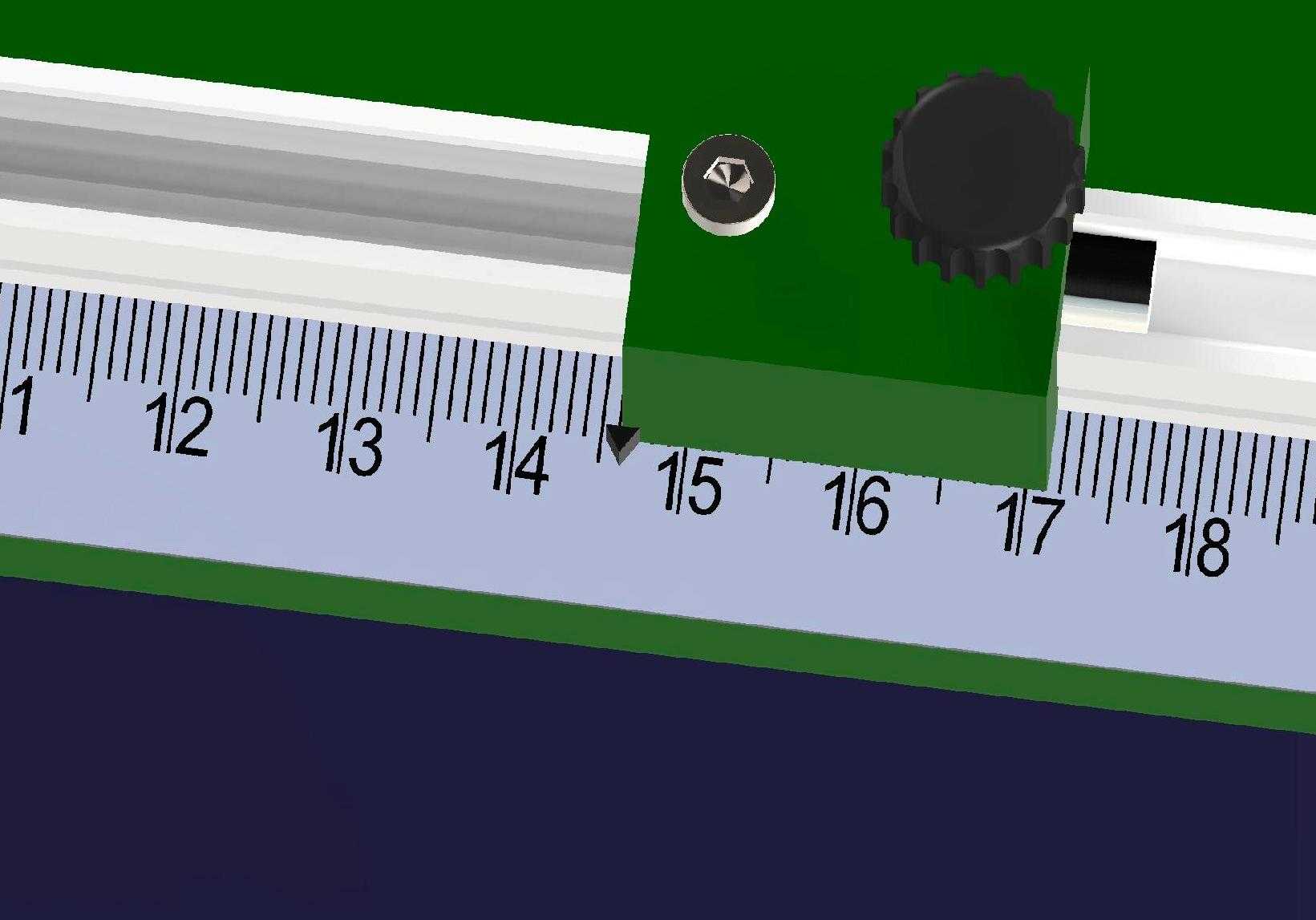

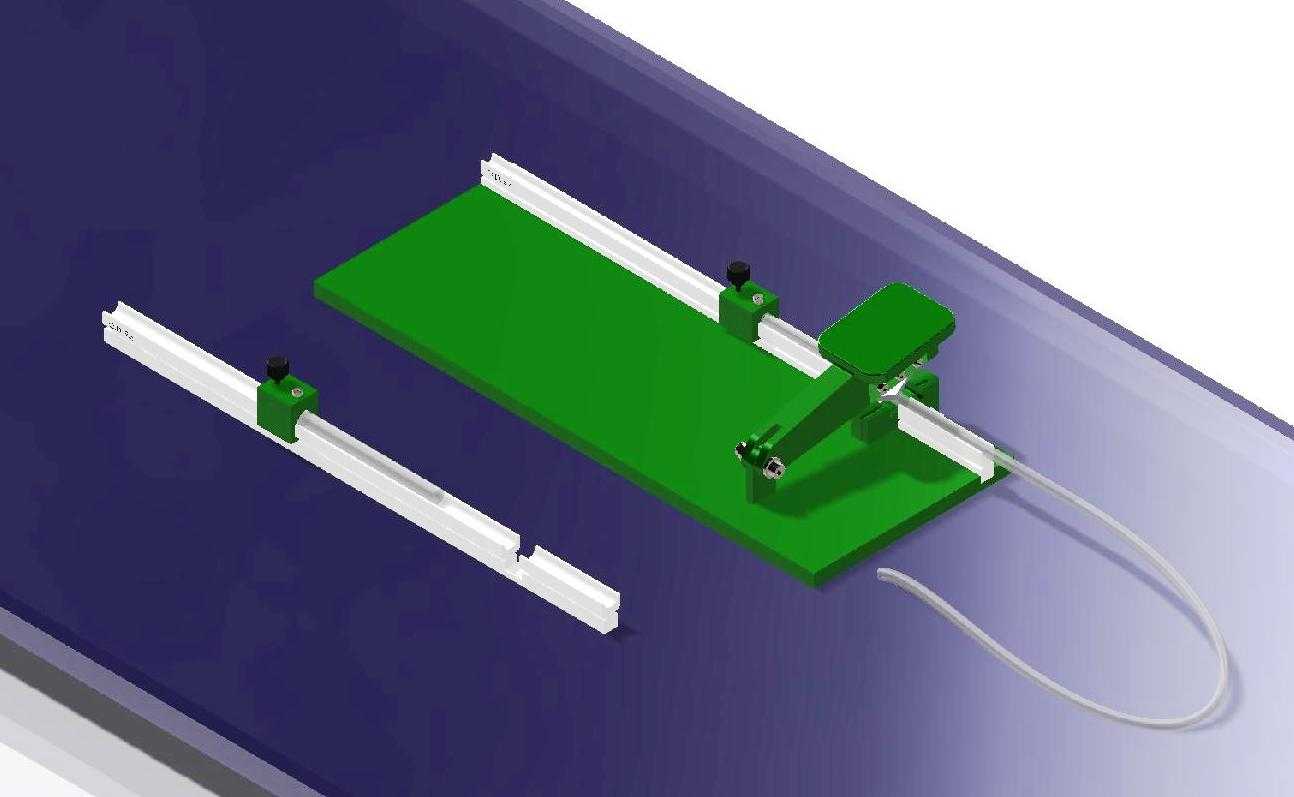

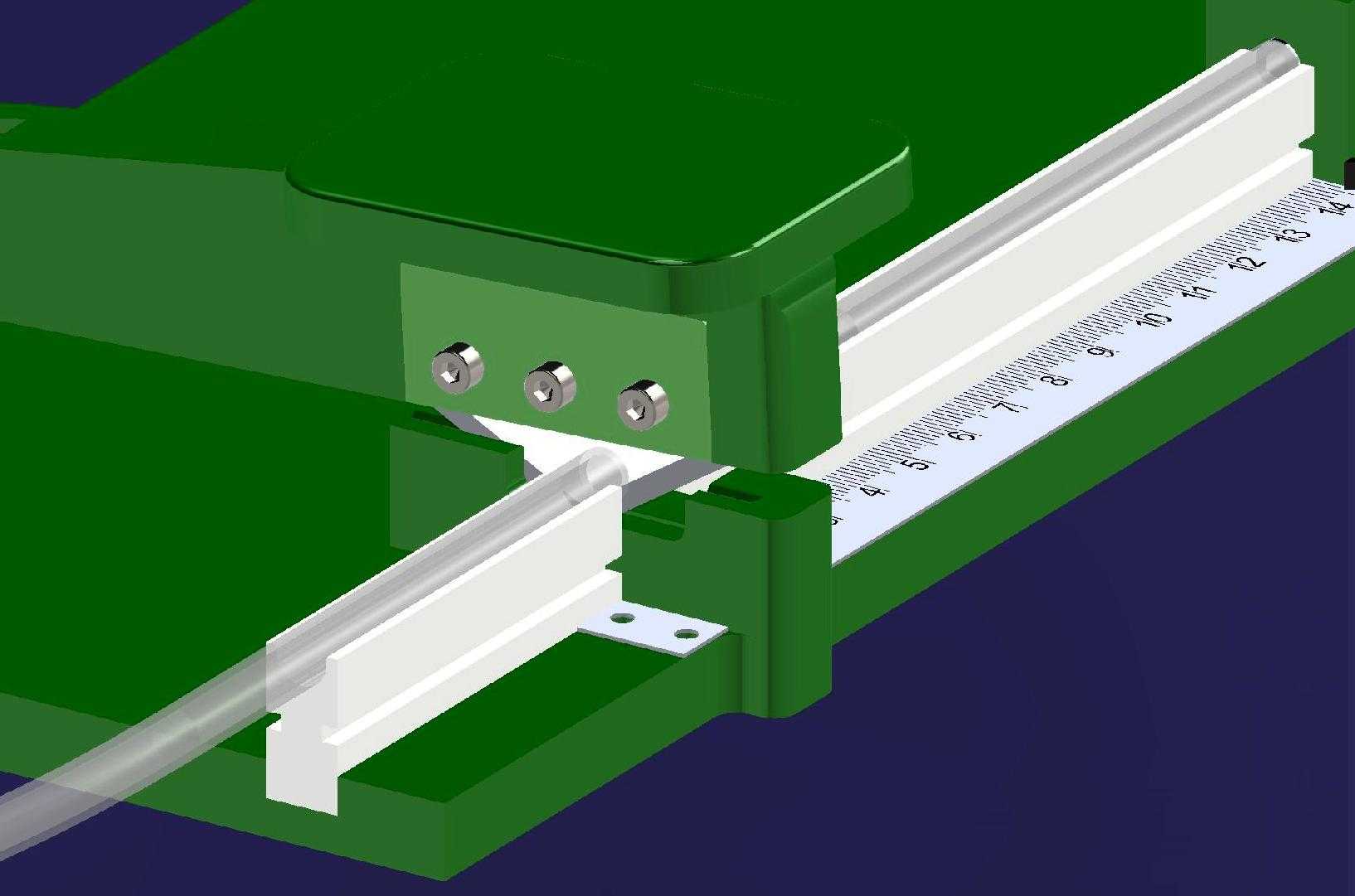

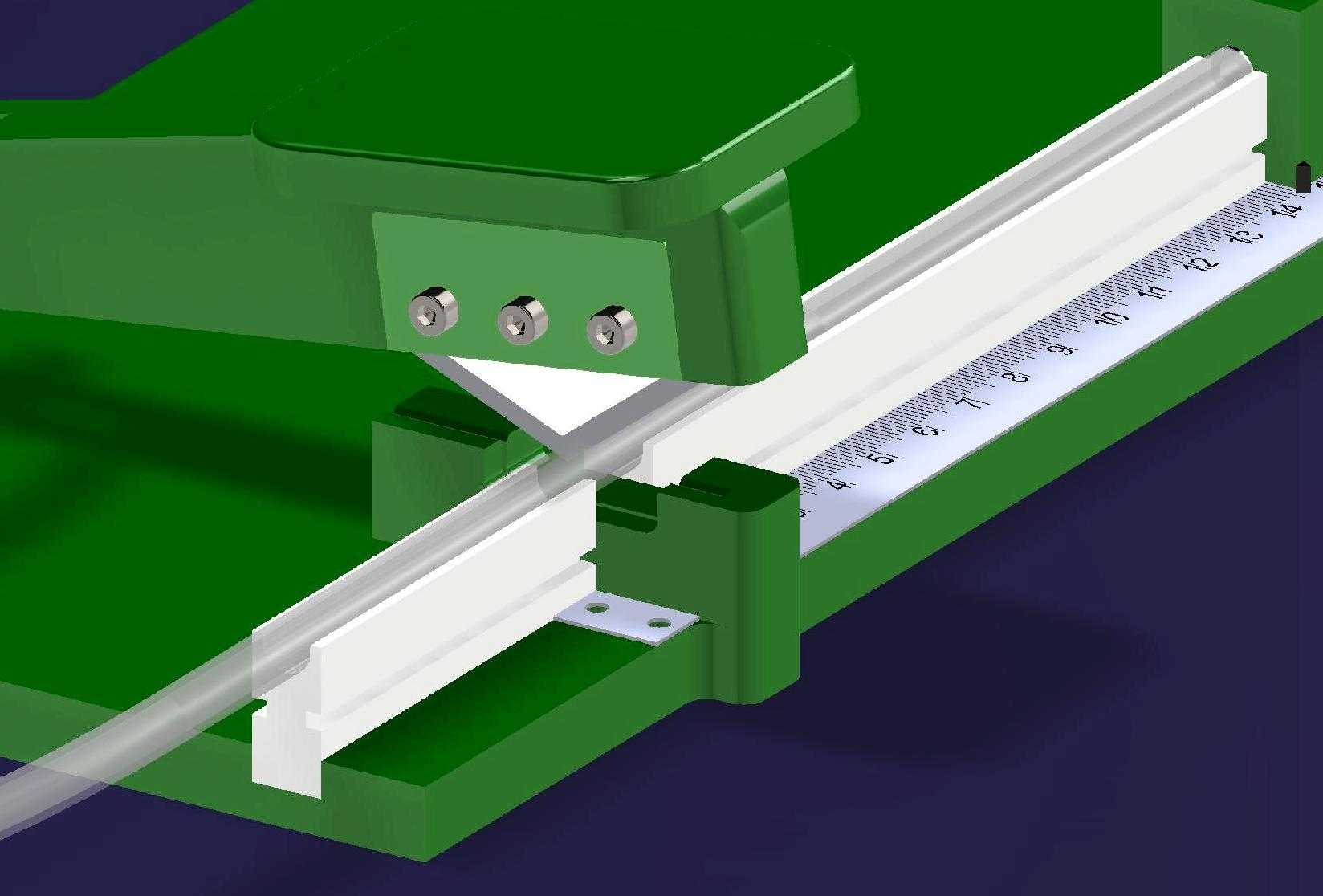

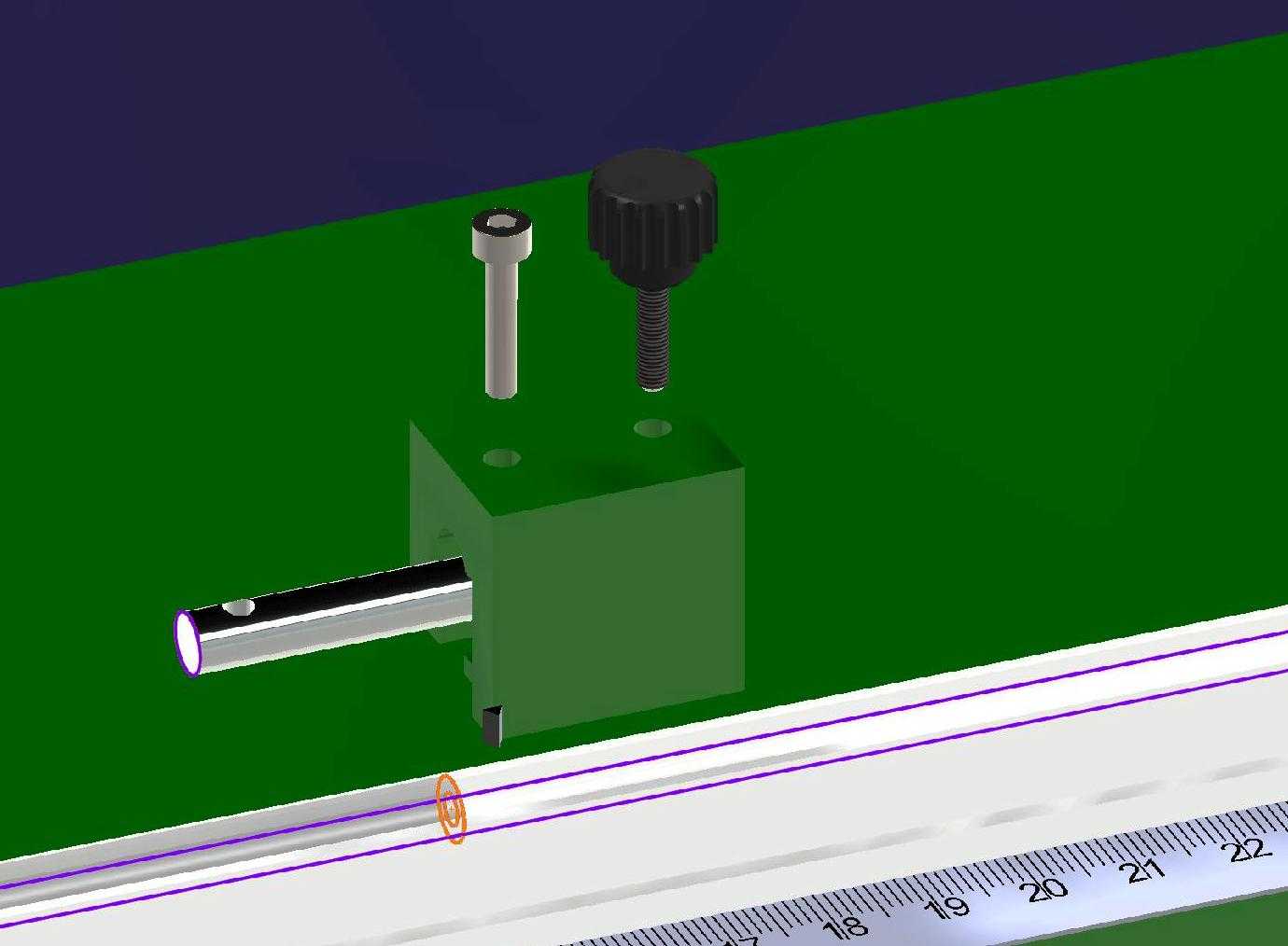

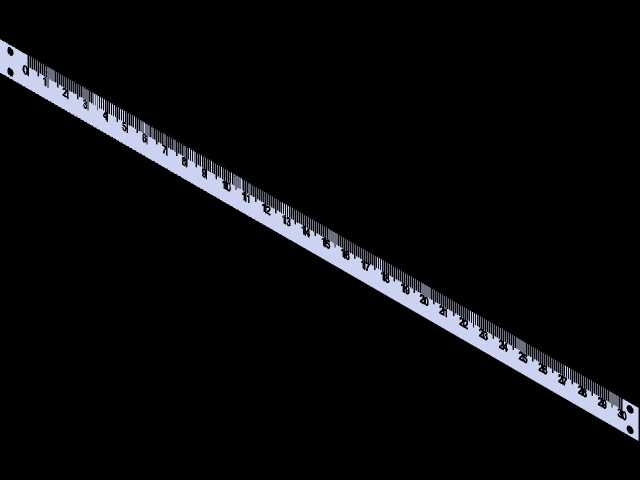

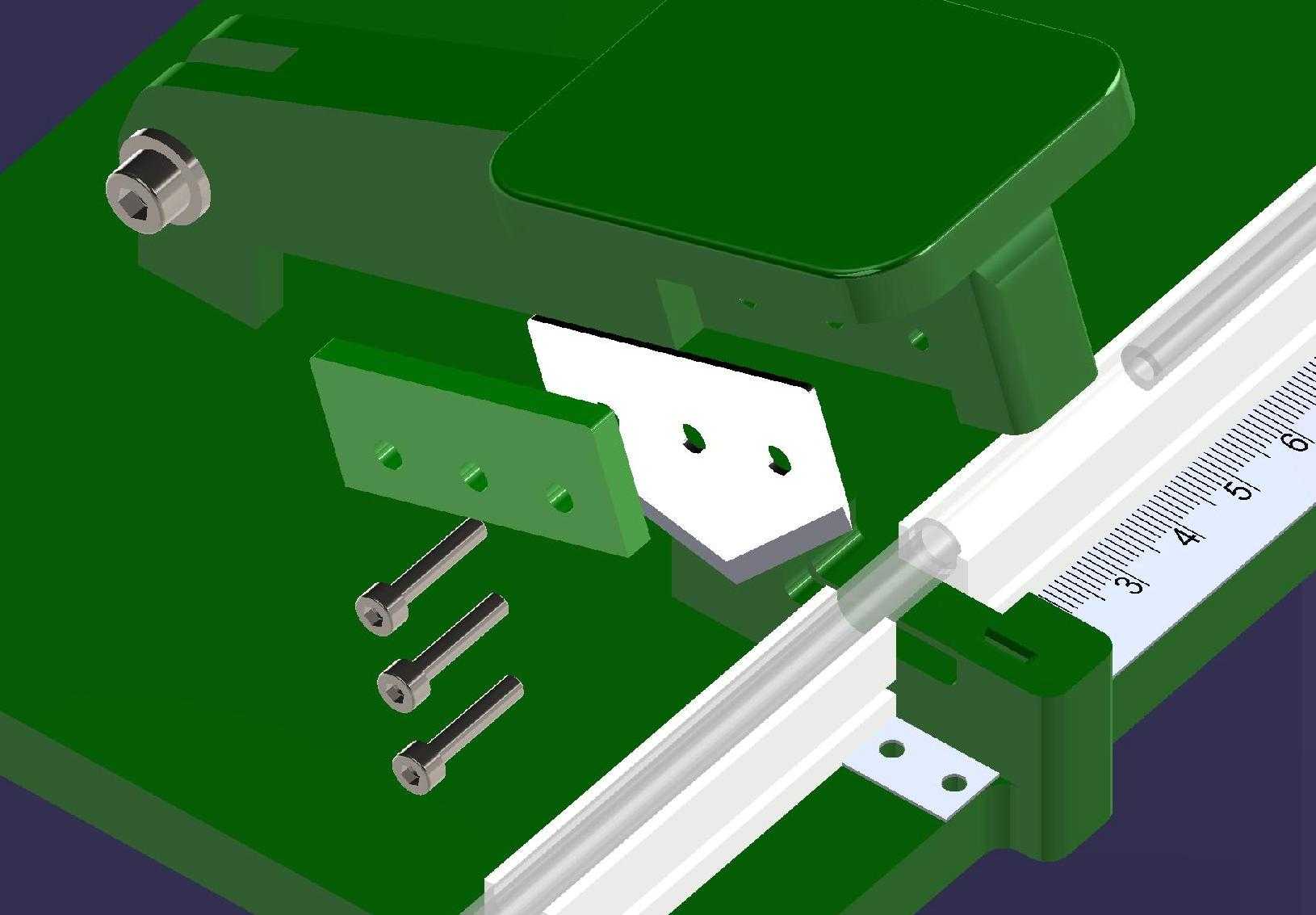

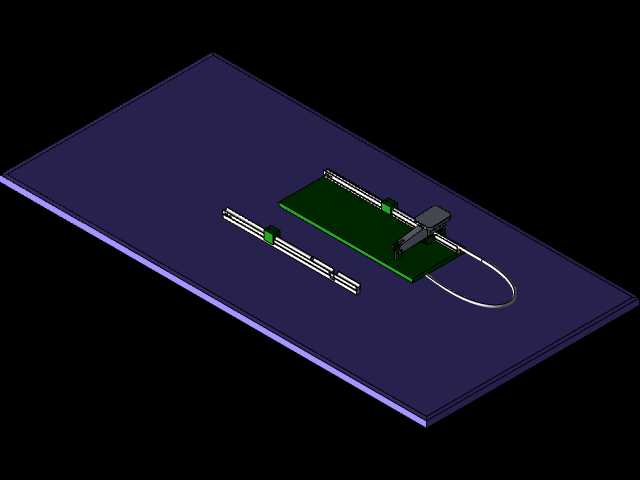

在小规格塑料管路加工、实验室管路改制、小型气动系统装配场景中，常遇到需要精准定长裁切塑料硬管、硅胶软管的需求，普通斜口钳裁切容易出现切口歪斜、管口变形、长度误差大的问题，尤其是壁厚较薄的PU气管、硅胶软管，手工裁切时施力不均还会导致管身压扁，后续插接接头时容易出现密封不严、脱落的隐患。这款切割工装正是针对这类小规格管材裁切痛点设计，整体采用台式操作布局，底座为平整的绿色支撑板结构，可直接放置在工作台面使用，无需额外固定，日常移动收纳都很方便。工装的核心导向部分采用带刻度的直线导轨结构，导轨沿裁切工位纵向布置，一侧集成了公制长度刻度，可直接读取待切管材的伸出长度，省去了单独测量划线的步骤，定长调节时只需滑动导轨上的可调定位挡块，拧紧挡块上的锁紧旋钮即可固定裁切长度，重复裁切同长度管材时无需反复调整，能有效保证批量裁切的尺寸一致性。裁切执行部分采用杠杆式手动切刀结构，刀架通过铰接座固定在底座靠近操作端的位置，刀片采用标准单面工业刀片，磨损后可快速更换，刀头位置设计了适配圆管的V型承托槽，裁切时管材嵌入V型槽内，不会出现滚动偏移，下压手柄时刀片垂直切入管身，不管是硬质的PVC、ABS塑料管，还是软质的硅胶、PU软管，都能得到平整垂直的切口，不会出现管身压扁、切口毛边的问题。导轨上还配套了可滑动的管材压块，针对质地较软的软管裁切时，可将压块滑到靠近刀头的位置轻轻锁紧，避免送料过程中软管弯曲拱起导致长度偏差，针对硬管裁切时，压块可起到辅助导向的作用，保证管身与导轨方向平行，避免切口出现斜角。从安装边界来看，工装整体占用台面尺寸较小，操作时无需外接气源或电源，纯手动操作即可完成裁切，适合小批量加工、现场装配维修、实验室试样等场景使用，刀架的铰接位置做了限位设计，下压到最大行程时刀片刚好完全切断管材，不会磕碰到下方的承托台面，延长刀片使用寿命。日常使用时可根据管材的材质调整下压力度，裁切硬管时可缓慢匀速下压，避免刀片崩口，裁切软管时可快速下压，减少管身变形量，导向导轨的刻度从刀头位置开始标注零点，读数直观，新手也能快速上手操作，不需要专门的培训就能完成精准的管材裁切作业。
