立式圆柱形工业储油罐体结构设计

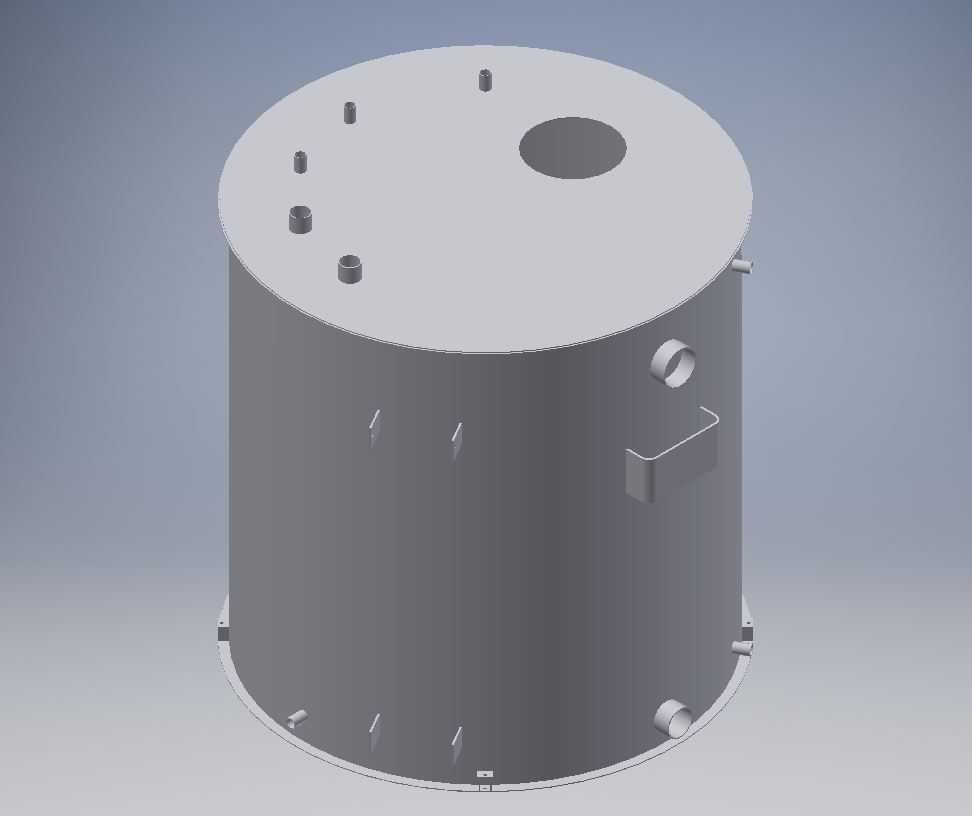

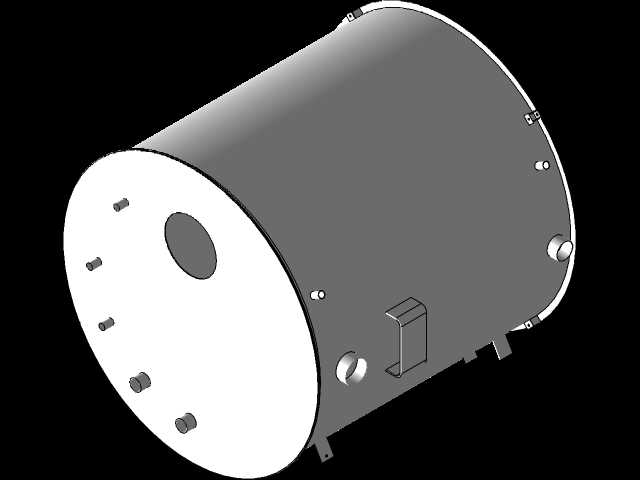

这款立式圆柱形储油罐体，常应用在中小型液压站、车间集中供油系统、小型燃油中转站点这类场景中，承担液态油料的暂存、稳压、杂质沉降的作用，区别于车载移动油箱，这类固定式储槽更侧重长期静置存储的稳定性，避免油料在存储过程中出现泄漏、挥发、混入杂质的问题。从结构设计逻辑来看，整体采用直筒加平底平盖的构型，首先是加工便利性上，直筒段可通过标准钢板卷制焊接成型，无需定制异形曲面板材，平底结构可直接适配预制的混凝土安装基础或者钢制支撑架，不需要额外做复杂的鞍座支撑，大幅降低现场安装的找平难度。顶部开设的大尺寸人孔，是为了后期检修时人员可以进入罐体内部清理沉积油泥、检查焊缝腐蚀情况，周围分布的小尺寸螺纹接口，分别对应进油、排气、液位传感器安装、溢流回路的连接需求，接口位置避开人孔开启的操作半径，不会出现后期装拆阀门、仪表时与人孔盖干涉的问题。罐体侧壁布置的多个管嘴，分别对接出油回路、排污口、取样口，其中位置偏下的排污口特意贴近罐体底平面，能保证排油时最大限度将底部沉积的水、杂质带出，减少残留；侧壁焊接的爬梯扶手结构，方便运维人员攀爬至顶部操作阀门、查看液位，扶手与罐体之间采用间断焊连接，既保证连接强度，又避免连续焊带来的罐体局部变形。底部边缘均匀分布的安装支脚，预留了地脚螺栓的穿装空间，安装时可通过垫铁调整罐体水平度，保证液位测量的准确性，支脚的高度预留出了底部排污管线的安装空间，不需要额外抬高罐体。设计时特意控制了筒体的径高比，在同等容积下降低整体重心，即使罐内满载油料，也能保证抗倾覆稳定性，筒体壁厚根据存储介质的静压计算取值，兼顾强度要求与材料成本，所有外接接口的法兰、螺纹规格都采用通用工业标准，方便现场直接对接标准管路元件，不需要单独定制转接头。
