不锈钢立式PTFE滤芯通用过滤装置

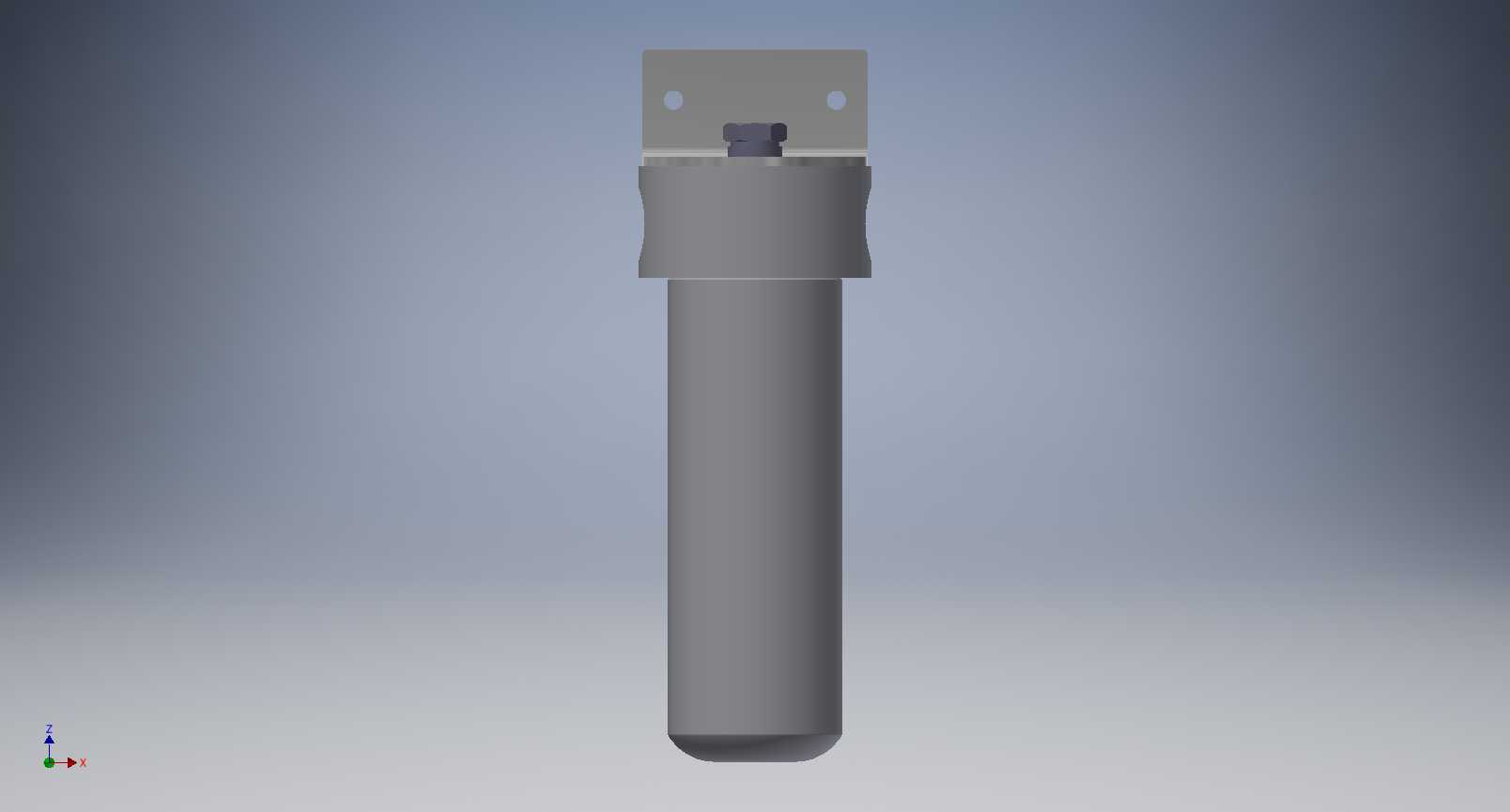

　　在液压润滑回路、小型化工流体输送、实验室流体处理、轻工配料管路这类对介质清洁度有明确要求的场景里，这类立式筒状过滤装置是管路中不可缺少的基础元件，它直接串接在管路通路中，截留流体里裹挟的固体杂质、胶质颗粒，避免下游的精密阀件、计量泵、喷嘴或者反应腔体被颗粒卡滞、磨损，保障整个流体系统的运行稳定性。这款过滤装置整体采用不锈钢材质加工成型，筒体为细长圆柱结构，顶部集成安装固定支架与流体进出接口，内部适配PTFE深度过滤元件，这类过滤元件的孔隙梯度分布合理，既能拦截较大的硬质颗粒，也能吸附部分细微悬浮杂质，相比普通网式滤芯，纳污容量更高，适配的流体介质范围更广，对多数弱腐蚀性流体也有较好的耐受性。从设计逻辑上看，

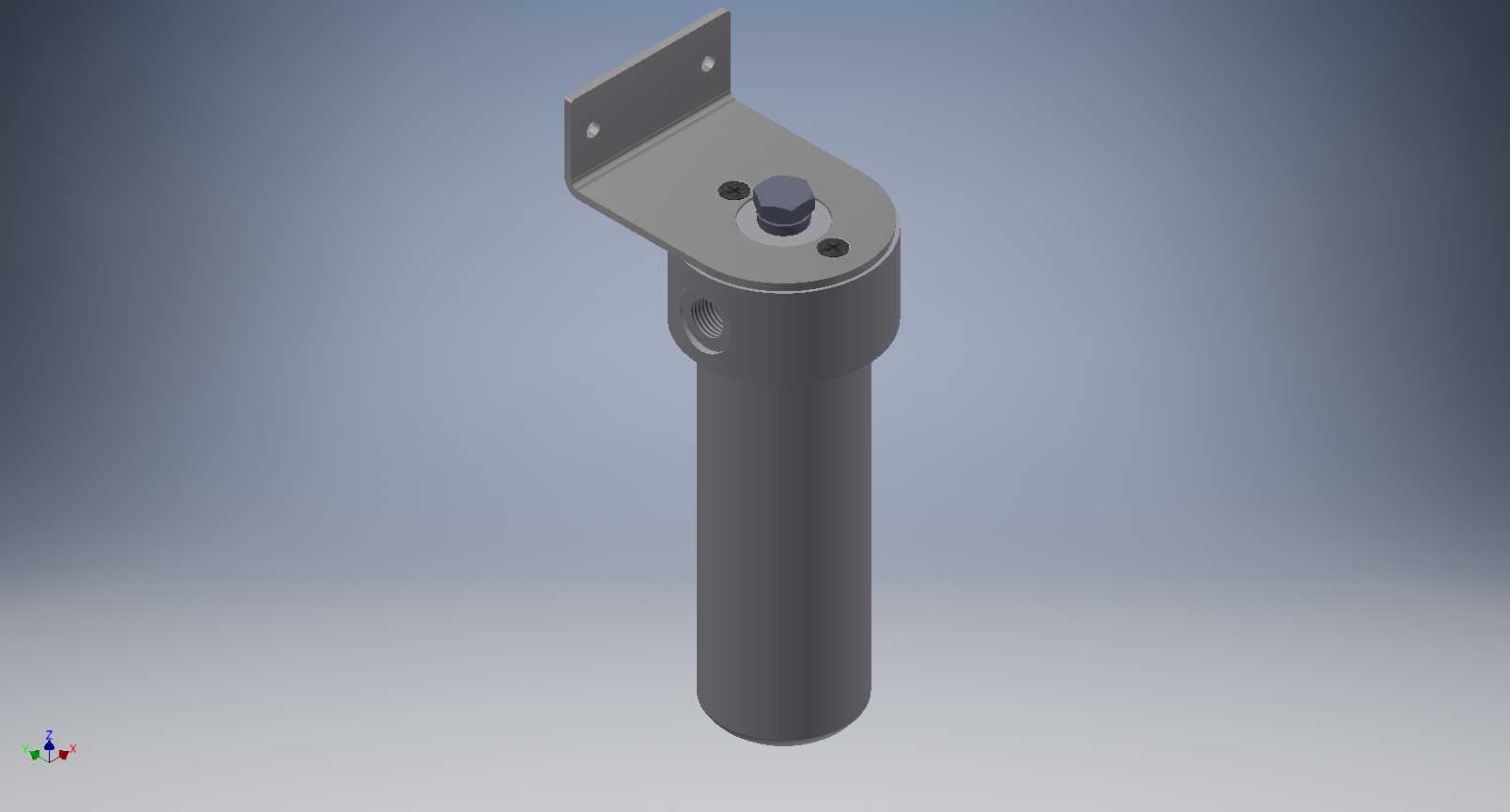

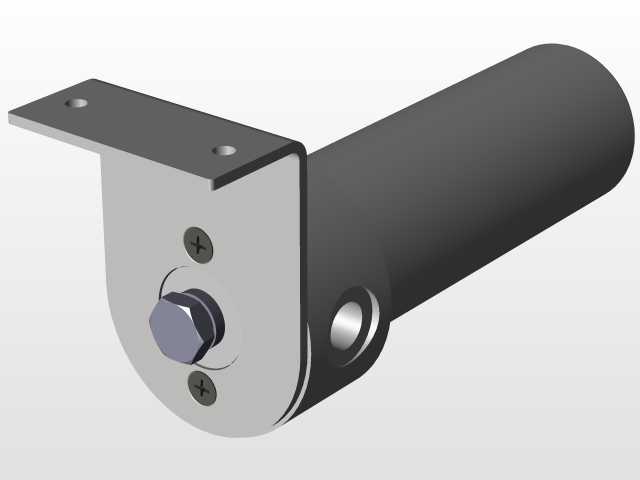

　　顶部的L型安装支架做了折弯加强处理，支架上预留两个安装固定孔，安装时可以直接通过螺栓固定在设备侧壁或者安装立板上，不需要额外制作复杂的安装托架，能有效节省设备内部的安装空间；筒体顶部的端盖采用螺栓压紧密封，更换滤芯时只需要拆开端盖的压紧螺栓就能取出内部滤芯，不需要将整个筒体从管路上完全拆卸，日常维护操作的便利性较好。端盖上设置的排气螺塞可以在设备初次充液时排走筒体内积存的空气，避免气阻造成的流体通流不畅，筒体侧部预留的接口可以根据管路走向选择作为进液或者出液口，适配不同的管路排布方向，减少管路弯折的需求。从安装边界来看，细长的筒体结构适合安装在设备侧边的竖向预留空间里，安装时需要预留出筒体下方的操作空间，方便滤芯拆卸时向下抽出滤芯，

　　避免和周边的管路、结构件产生干涉；进出液接口的同轴度在建模时做了公差适配，能和常规的工业管路接头直接匹配，不需要额外加工转接件。建模过程中对筒体的壁厚做了等比例还原，既保证了筒体承受常规管路压力的结构强度，也避免了不必要的材料冗余，顶部端盖和筒体的配合止口做了精准限位，装配时能自动对齐密封位置，不会出现密封偏斜造成的泄漏问题。这类过滤装置的通流能力适配中小流量的流体回路，在小型液压站、实验台流体回路、小型涂装供料系统里都能适配，选型时只需要根据管路流量、过滤精度要求匹配对应规格的PTFE滤芯即可，不需要对安装结构做额外修改，通用性较强。
