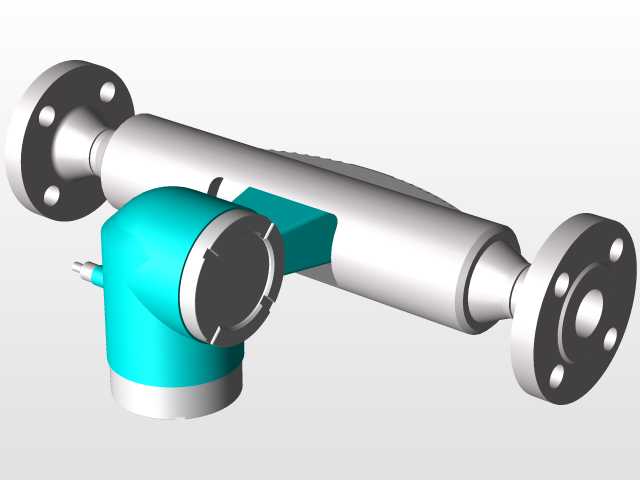

DN80法兰式管道流量测量装置结构

在化工流体输送、市政供水管网、工业循环水系统以及暖通空调管路的运维与搭建场景中，管道内流体流量的精准监测是保障系统稳定运行、核算介质损耗、调控工艺参数的核心环节，这款DN80规格的流量测量装置，正是针对公称通径80mm的工业管路开发的在线计量部件。从结构设计逻辑来看，装置主体采用直通式流道布局，两端配置标准PN16压力等级的凸面法兰，法兰盘上均匀开设4个螺栓过孔，可直接与同通径的工业管道法兰对接，安装时无需额外改造管路走向，流道内部做了圆弧过渡处理，能最大程度降低介质通过时的压损，避免对管路整体输送效率造成明显影响。测量传感单元采用侧装式结构布置在主体流道的下方位置，与主管道通过一体化铸造的连接基座相连，这种布局既可以让传感探头充分接触管内流动的介质，保证测量数据的准确性，又能避免传感单元直接承受管道内的轴向冲击载荷，同时侧装的结构也给后期现场校准、部件检修留出了足够的操作空间，不需要拆解主管道的法兰连接就能完成传感模块的维护作业。从安装边界尺寸来看，装置主体流道的轴向总长度适配DN80法兰管路的常规安装间距，侧装传感单元的径向突出尺寸控制在合理范围内，不会与周边并行排布的其他管路、管廊支架产生干涉，不管是新建管路的预装，还是老旧管线上原有测量部件的替换，都能直接适配现有安装空间。在功能实现上，这款装置可以实时采集管内流体的瞬时流量与累计流量数据，传感模块的密封结构做了多层防护设计，能够适应常规工业环境下的防潮、防轻微腐蚀要求，主管道本体采用铸造后精加工的工艺成型，流道内壁光滑无明显凸起，不容易积存介质中的杂质，可适配清水、低粘度工业流体、轻度腐蚀性化工介质等多种常见工业流体的测量需求。设计过程中重点平衡了测量精度与管路通流能力的关系，没有为了提升测量灵敏度过度缩窄流道截面，也没有为了降低压损牺牲传感探头的介质接触面积，整体结构没有冗余的外置部件，所有连接位置都做了密封止口设计，能有效避免长期运行过程中出现介质渗漏的问题，适配多数工业现场的连续运行工况要求。
