剖分式带安装底座螺栓锁紧轴承支撑座

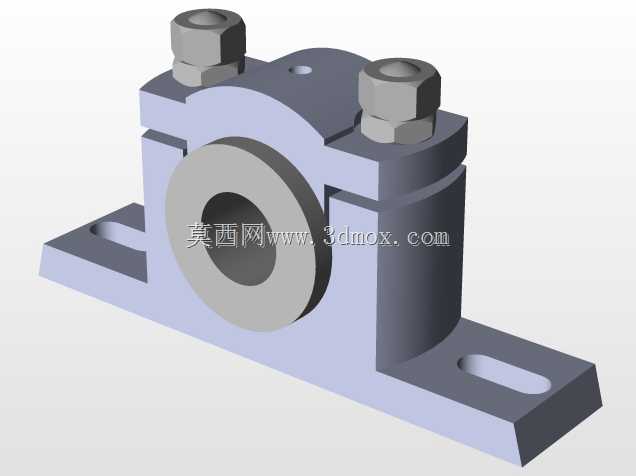

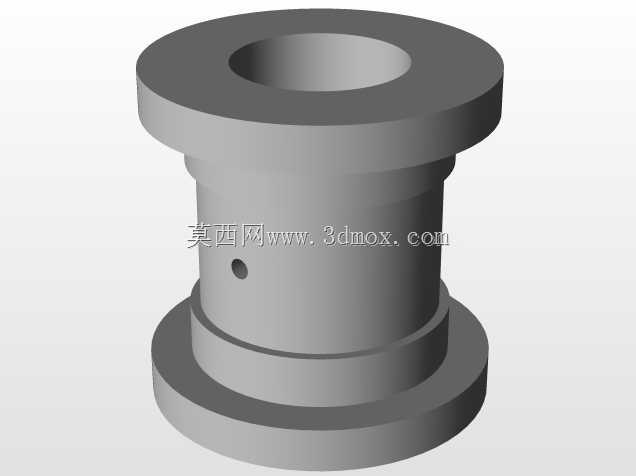

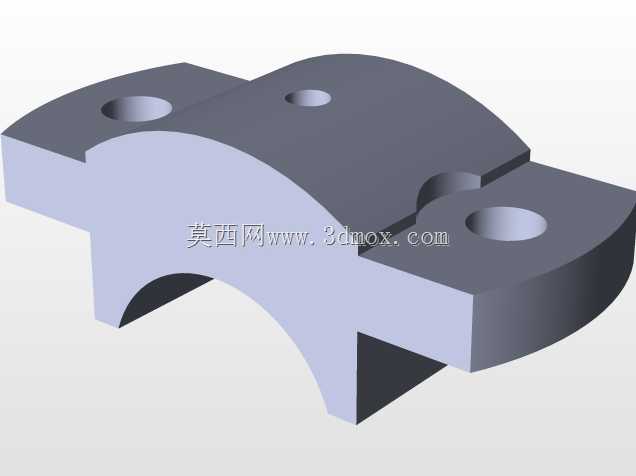

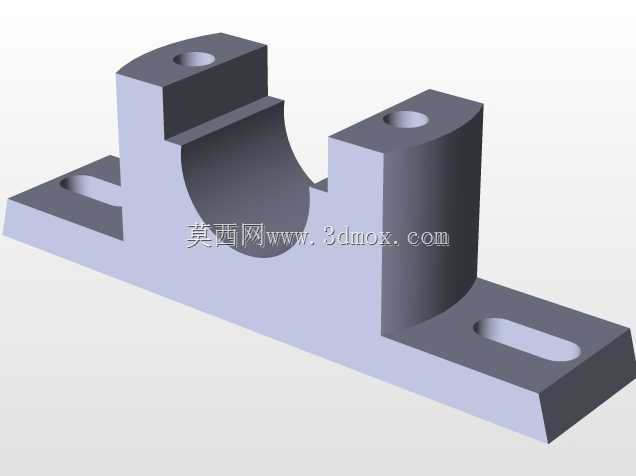

这类剖分式轴承支撑座常见于各类输送线、轻工传动设备、小型机床辅机的轴系布局中，核心作用是为旋转轴提供径向支撑，同时兼容对应规格的滚动轴承安装，抵消轴运转过程中产生的径向载荷，保证轴系回转精度。从结构设计来看，采用上下对开的剖分式结构，上盖与底座通过两颗六角头螺栓实现锁紧，这种设计的优势在于后期维护时无需拆卸轴端的传动轮、联轴器等部件，只需松开锁紧螺栓即可打开上盖完成轴承更换或润滑维护，大幅降低设备运维的拆装工作量。底座部分设置了两个长圆形安装腰孔，这类腰孔设计预留了安装位置调整余量，现场安装时可根据轴系的实际对中需求微调支撑座的固定位置，补偿机架加工带来的位置误差，避免强行对中导致轴承额外承受附加弯矩，延长轴承使用寿命。支撑座的轴承安装腔为圆柱通孔结构，内径尺寸与适配轴承的外径采用过渡配合公差，保证轴承装入后不会出现外圈跑圈的问题，同时上下盖合模位置设置了定位止口，避免合模时出现错位导致轴承腔圆度超差，影响轴承回转精度。整体外形为方正的块状结构，底座向外延伸出安装翼板，安装时螺栓穿过腰孔将支撑座固定在设备机架的安装平面上，安装面的平面度要求控制在合理范围内，避免固定后底座出现变形导致轴承腔变形。在实际选型应用中，这类支撑座多用于中等载荷、转速适中的传动场景，比如皮带输送机的托辊轴支撑、小型搅拌设备的转轴支撑、自动化生产线的传动轴定位等场景，相比整体式轴承座，剖分结构的维护便捷性更适合需要定期保养的连续运转设备。建模过程中需要重点关注螺栓孔的位置度、轴承腔的同轴度、安装腰孔的长度与宽度尺寸，同时要保证上下盖合模面的平面度，避免装配后出现缝隙导致润滑脂泄漏。锁紧螺栓的规格选择需要匹配支撑座的整体尺寸，保证锁紧力足够固定轴承外圈，同时不会因为锁紧力过大导致上盖变形挤压轴承外圈，造成轴承运转卡滞。支撑座的边角位置均做了倒角处理，既避免加工过程中出现锐边割手的问题，也能减少应力集中，提升部件的结构强度，在承受冲击载荷时不会从边角位置出现开裂。
