铰接式指关节机械连接接头结构

　　在各类需要小角度柔性补偿、角向偏差适配的拉杆传动系统中，这类铰接式指关节接头是承担拉伸载荷传递的核心连接件，常见于工程机械的操纵连杆、自动化设备的推拉传动机构、轻工机械的联动杆件组中，区别于刚性杆端连接，它允许被连接的两根拉杆在一定角度范围内产生相对偏转，不会因为安装同轴度误差、工作过程中的杆件形变产生额外的弯曲应力，从根源上避免拉杆在交变拉伸载荷下出现应力集中断裂的问题。

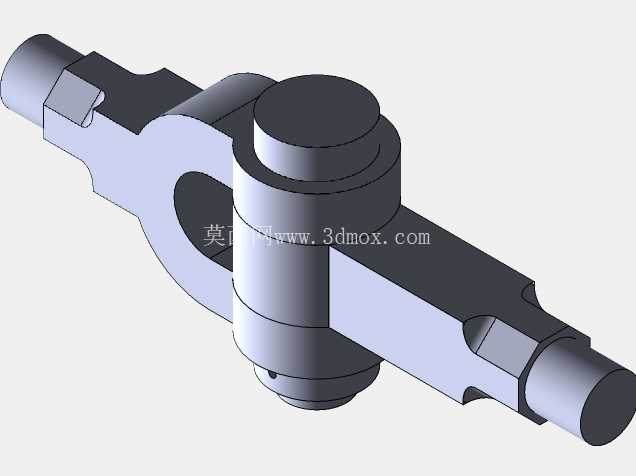

　　从结构设计逻辑来看，整个接头采用对称式的双端杆轴布局，中间的铰接副采用轴套一体式的回转结构，没有额外的分体式销轴防脱设计，而是将铰接轴与主体基座做了集成式的限位结构，减少了装配环节的零件数量，同时也降低了长期往复摆动过程中销轴松脱的风险。两端的连接轴段做了扁位加工，不是完整的圆柱面，这部分结构是为了适配安装时的周向防转需求，当接头与端部的叉形座、拉杆端头配合时，扁位可以卡在配套连接件的卡槽内，避免拉杆受拉过程中接头自身产生周向转动，保证铰接摆动的方向始终与设计的偏转平面一致，不会出现额外的自由度窜动。

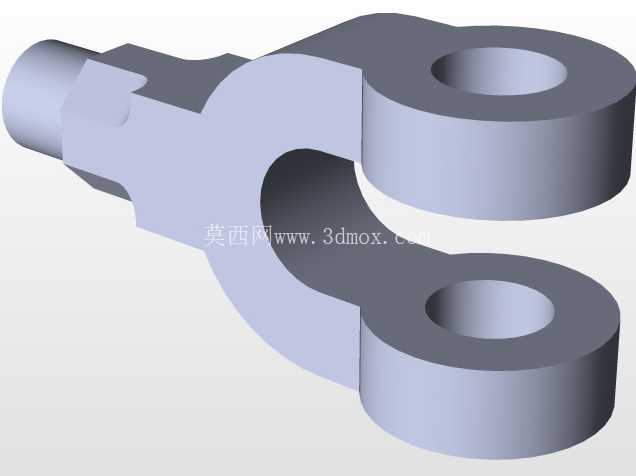

　　中间的铰接基座部分做了加厚的环形加强结构，环绕铰接轴的基座外圈厚度大于两端连接臂的厚度，这是因为铰接位置是整个接头的应力集中区域，当两端拉杆存在角向偏差时，拉伸载荷会在铰接位置产生附加的弯矩，加厚的环形结构可以提升该位置的截面抗弯模量，让载荷从两端连接臂平滑过渡到铰接轴上，避免截面突变位置出现应力断层。两端连接臂与中间基座的过渡位置做了大圆角处理，没有直角锐边，一方面是减少热处理环节的应力集中，另一方面也能降低工作过程中圆角位置的疲劳裂纹萌生概率，适配长期交变载荷的工作场景。

　　从安装边界来看，两端伸出的轴段直径、轴段长度都做了标准化的尺寸适配，可直接匹配对应规格的杆端连接座，不需要额外做改制加工；铰接部分的整体外径控制在合理范围内，当接头产生最大允许偏角时，中间基座不会和两端的连接件产生运动干涉，设计时预留了足够的摆动间隙，允许被连接的两根拉杆在单平面内产生正负范围内的角向偏转，足以覆盖绝大多数安装场景的同轴度误差补偿需求，以及工作过程中杆件运动带来的角度变化。

　　实际应用中，这类接头不需要额外的润滑维护结构，铰接副的配合面采用小间隙配合，表面粗糙度控制在适合低速摆动的等级，既不会因为间隙过大产生传动空程，也不会因为间隙过小出现摆动卡滞。和普通的杆端关节轴承相比，这种一体式结构的指关节接头抗拉强度更高，没有轴承外圈脱落的风险，适合在冲击性拉伸载荷的场景下使用，比如工程机械的操纵拉杆、农业机械的联动机构、物流设备的锁止传动杆系中，都能看到这类结构的应用。在建模过程中，需要重点关注铰接位置的同轴度公差、两端轴段的对称度公差，以及扁位的尺寸精度，这些参数直接决定了接头安装后是否能顺畅摆动，是否会出现装配卡滞、受力不均的问题；同时过渡圆角的尺寸不能随意缩减，否则会大幅降低零件的疲劳寿命，在交变载荷下容易出现断裂失效。
