带63管接头的共用水池泵结构设计

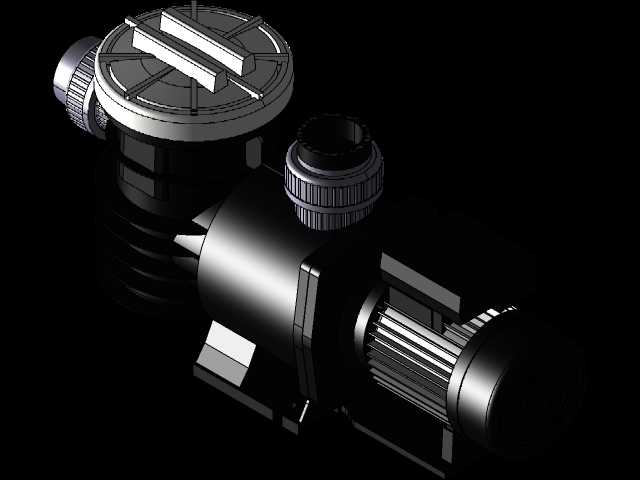

这款带63管接头的共用水池泵，主要面向民用建筑供水、小型景观水循环、庭院泳池水体输送这类场景设计，也可适配小型养殖池的水体循环作业，在实际安装场景中，可直接对接公称通径63的输水管道，无需额外加装变径接头，减少管路连接点的渗漏风险。从结构设计来看，泵体采用电机与泵腔直联的卧式布局，进水端设置在泵腔顶部，配套带快拆结构的过滤端盖，日常清理进水端杂物时无需拆卸整体管路，松开端盖卡扣即可取出内置滤网完成清理，大幅降低后期运维的操作难度。出水端采用侧置外螺纹接头设计，与63规格管路对接时可通过标准管箍直接锁紧，接头处的密封槽预留了O型圈安装位，装配时可根据输送介质的温度、腐蚀特性选配对应材质的密封件，适配常温清水、轻度含氯水体等不同输送介质。设计过程中，泵脚的安装孔位按照常规民用泵的安装间距做了通用化处理，安装底座的平面度公差控制在0.2mm以内，避免装配时出现泵体扭曲导致的轴封偏磨问题，电机端的散热筋沿轴向均匀排布，在连续运行工况下可保证电机外壳的热量快速散出，避免绕组过热影响使用寿命。泵腔内部的叶轮采用闭式离心结构，流道做了圆弧过渡处理，减少水体在泵腔内的湍流损失，进水口的导流段做了锥面收窄设计，可保证水体平稳进入叶轮区域，降低运行时的气蚀风险。从安装边界来看，整机卧式布置时的轴向总长度适配多数小型泵房、设备井的安装空间，顶部进水端的预留操作空间仅需150mm即可完成端盖拆装，侧置出水端的管路走向可根据现场布局调整水平或垂直方向，不会与周边墙体、管路产生干涉。在实际选型应用中，这款泵的结构设计兼顾了安装便捷性与运维便利性，没有多余的冗余结构，所有连接部位都采用标准通用接口，后期更换易损件时无需定制专用配件，适合批量应用在住宅小区二次供水前置段、户外小型水景循环系统、农户自建储水池输水等场景，建模过程中对泵体的壁厚、加强筋位置都做了等比例还原，可直接用于安装布局模拟、管路干涉检查等设计环节，也可作为同类小型离心泵结构优化的参考蓝本。
