90度弯接带实心安装位方形法兰接头

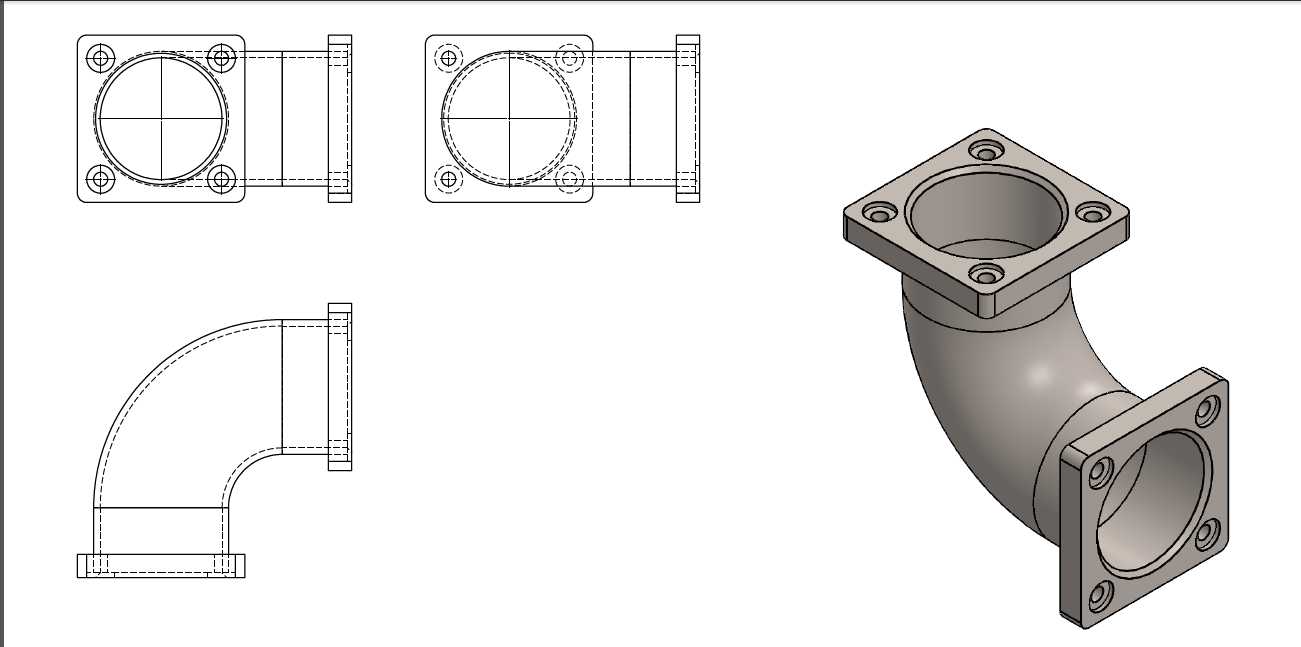

在工业流体输送、气动回路搭建以及小型设备气路改造场景里，这类带弯转结构的法兰接头是管路转向衔接的核心零件，不同于常规直连法兰，它同时承担管路90度转向和端面密封连接的双重作用，省去了额外加装弯头的装配步骤，能有效压缩管路排布的空间占用，在紧凑型设备的阀组集成区域、狭小舱室内的管路布局中应用十分普遍。从结构设计来看，两端的方形法兰安装面均预留了对称分布的螺栓过孔，孔位做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出法兰表面干涉周边部件，法兰端面预留了密封槽位，可适配O型圈或者密封垫片实现端面静密封，避免管路内介质出现渗漏。中间的弯管段采用等径圆弧过渡设计，转弯处的曲率经过优化，没有直角突变结构，能大幅降低流体流经转向位置时的局部阻力，减少介质输送过程中的压损，同时也能避免直角结构带来的应力集中问题，提升长期承压使用的结构可靠性。实心结构的法兰本体相比薄壁冲压件，整体刚性更强，在承受管路振动、介质压力波动时，不会出现法兰面变形导致的密封失效问题，适合在中低压的气路、水路以及轻度腐蚀性流体输送场景中使用。安装边界方面，两端法兰的螺栓孔中心距保持统一规格，可与同规格的方形法兰阀件、泵体接口直接对接，弯管段的转弯半径控制在合理范围，安装时不会因为弯度过大与周边的管路支架、设备壳体产生干涉，法兰端面的平面度经过设计校核，装配时不需要额外加工修磨就能保证密封面的贴合度。设计过程中优先考虑了装配的便利性，两端法兰的安装孔位采用对称布局，现场安装时不需要刻意调整角度对位，只要对齐孔位穿入螺栓即可完成紧固，弯管段的壁厚经过强度校核，在额定工作压力下不会出现鼓胀、开裂问题，同时兼顾了零件的整体重量，不会因为壁厚过大增加不必要的管路负载。
