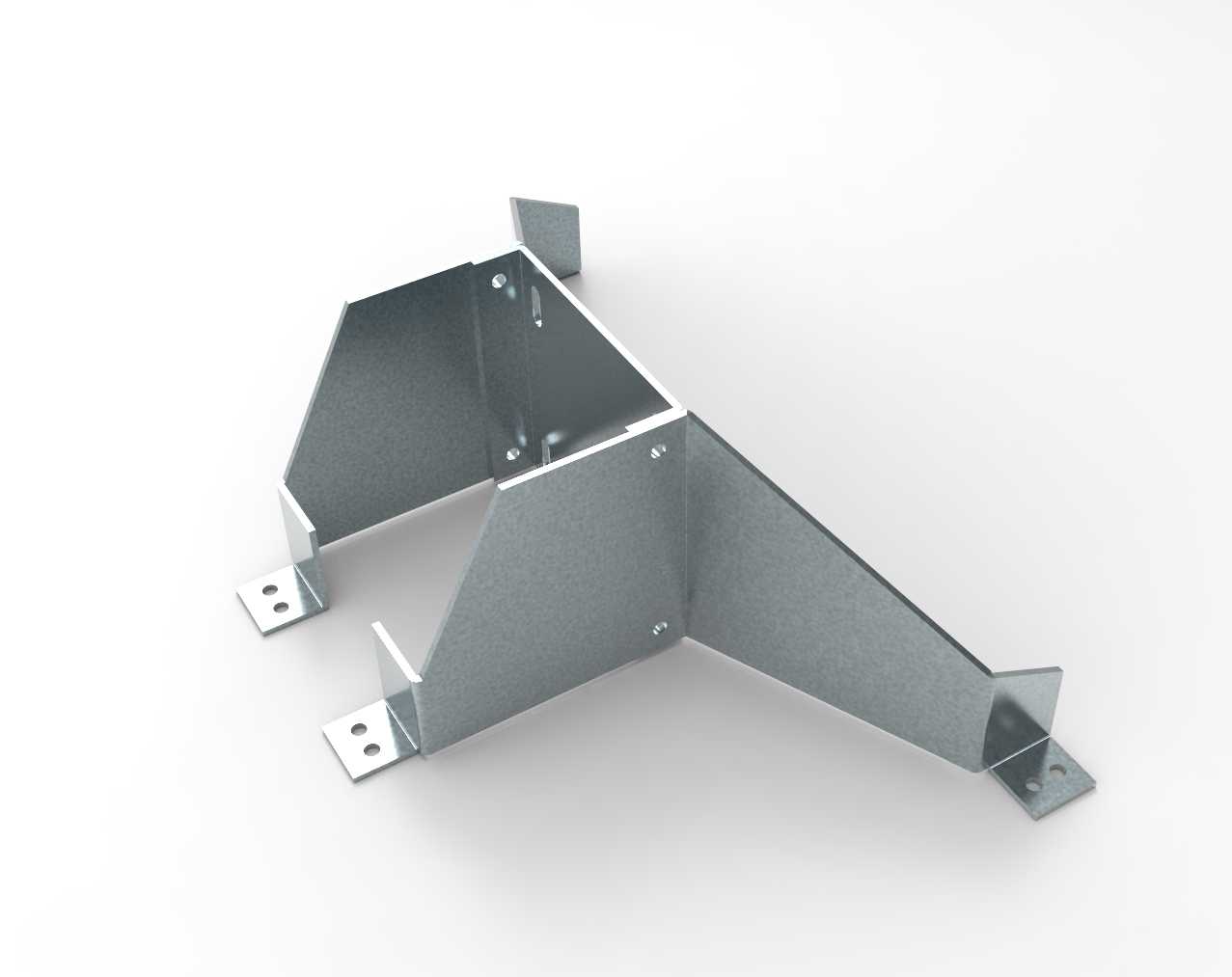

电机安装用钣金支撑固定支架结构

这款钣金支撑构件主要用于小型驱动电机的安装固定场景，常见于自动化输送线、小型专用加工设备、桌面级工业机具的动力单元装配环节，承担电机本体与设备机架之间的连接承载、位置校准以及运行减震的核心作用。从结构设计逻辑来看，整体采用一体化折弯成型工艺，主体依托三角稳定构型搭建受力框架，三个方向延伸出带安装孔的固定支脚，每个支脚预留的腰型与圆孔组合结构，既可以适配不同孔位规格的安装基准面，也能在装配时提供小范围的位置调整余量，抵消机架加工带来的孔位公差，降低现场装配的对位难度。构件的立面折弯边做了向内翻边处理，一方面提升了薄壁钣金的整体结构刚性，避免电机运行时的持续振动引发支架共振变形，另一方面翻边形成的围边结构可以对电机侧边形成侧向限位，减少电机启停瞬间的扭矩冲击带来的位置偏移。在安装边界设计上，支脚的安装面与主体承载面保持严格的垂直与平行度公差，三个支脚的安装基准面处于同一水平面，确保电机安装后输出轴的同轴度符合传动要求，不会因为支架安装面的平面度误差导致电机轴与传动部件出现别劲、偏磨的问题。支架的主体容纳腔尺寸匹配常规小型基础电机的外形轮廓，侧壁预留的装配孔位对应电机外壳的固定安装点，无需额外加工转接件即可完成电机的锁紧固定，缩短设备装配的工序链条。从实际使用场景出发，这类支架替代了传统的焊接式电机安装座，不需要现场焊接打磨，所有成型工序在钣金加工阶段一次性完成，表面做镀锌防锈处理，能够适应车间多尘、少量油污的常规工业环境，长期使用不会出现锈蚀剥落的问题。在结构受力层面，三角构型的斜向支撑边将电机运行时的径向与轴向载荷均匀分散到三个固定支脚，避免应力集中在单个连接点，提升整体结构的抗疲劳性能，即使电机长期满负载运行，支架也不会出现形变开裂的问题。设计时还考虑了布线空间，支架的折弯间隙预留了电机动力线、编码器线的走线位置，不会出现线缆被支架棱边磨损的隐患，同时支脚的安装孔间距适配常用工业铝型材的槽位间距，既可以安装在方管焊接机架上，也能直接固定在标准铝型材框架上，适配不同的设备搭建需求。
