带细牙螺纹长杆式喷嘴结构设计

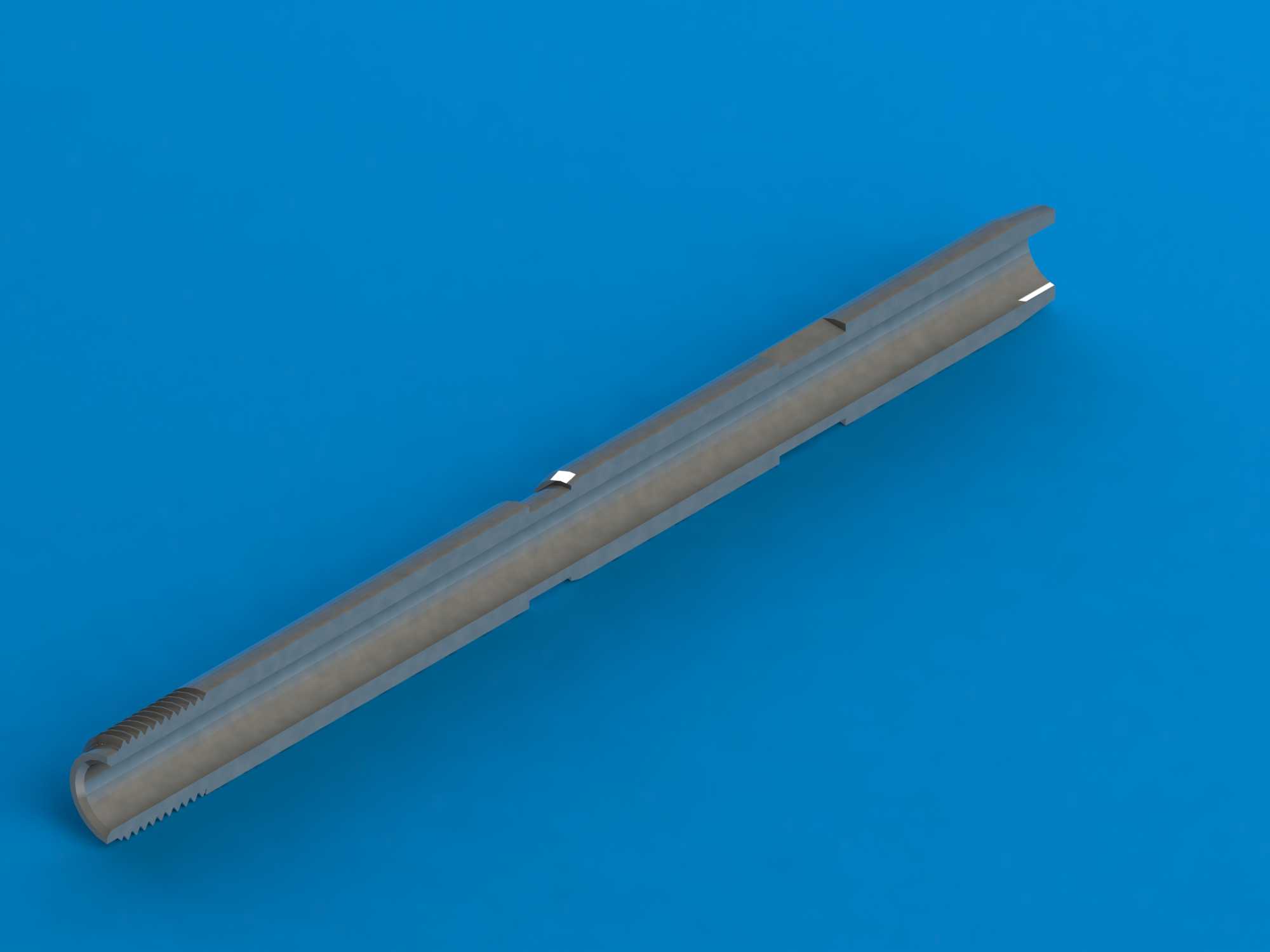

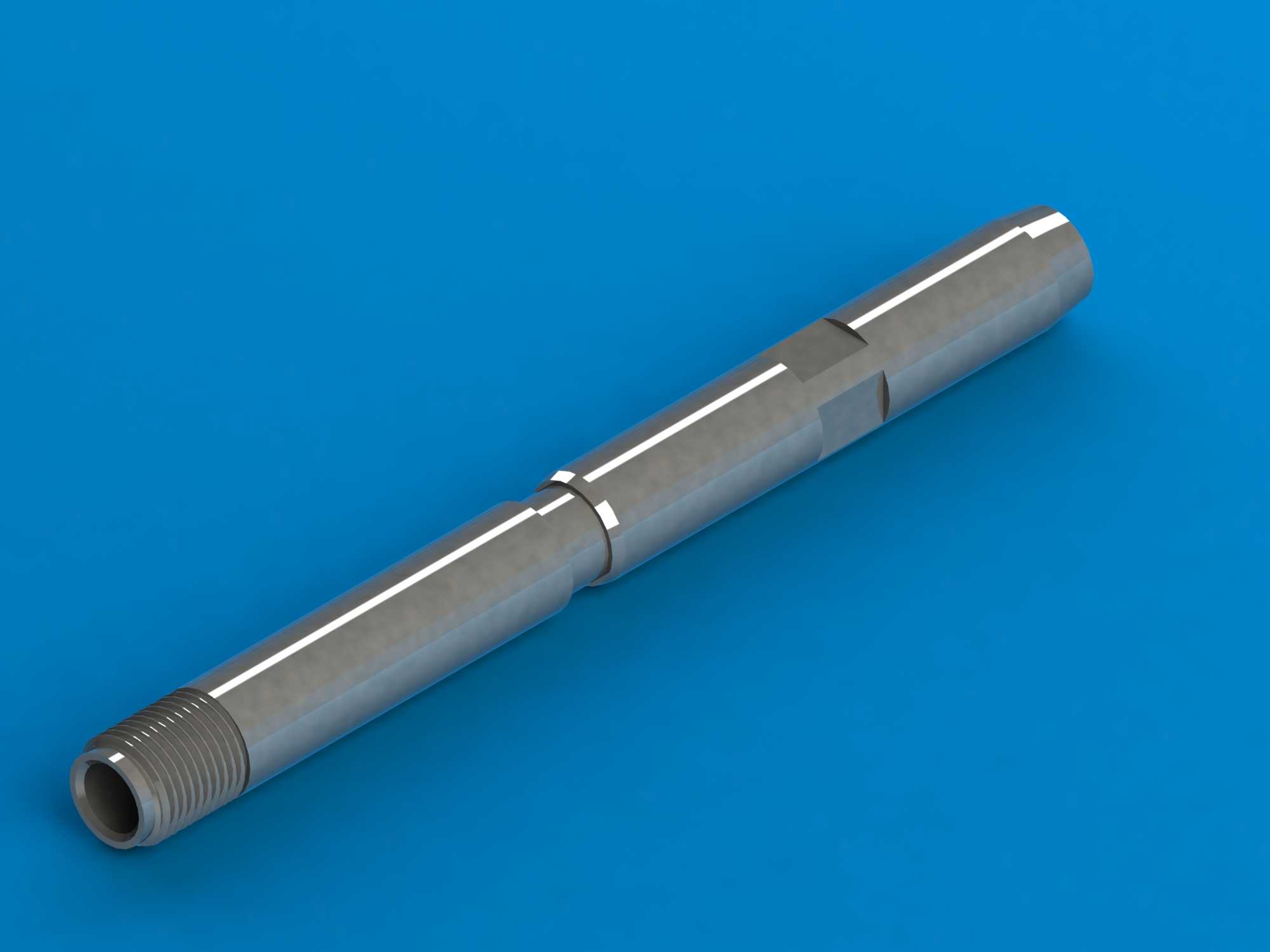

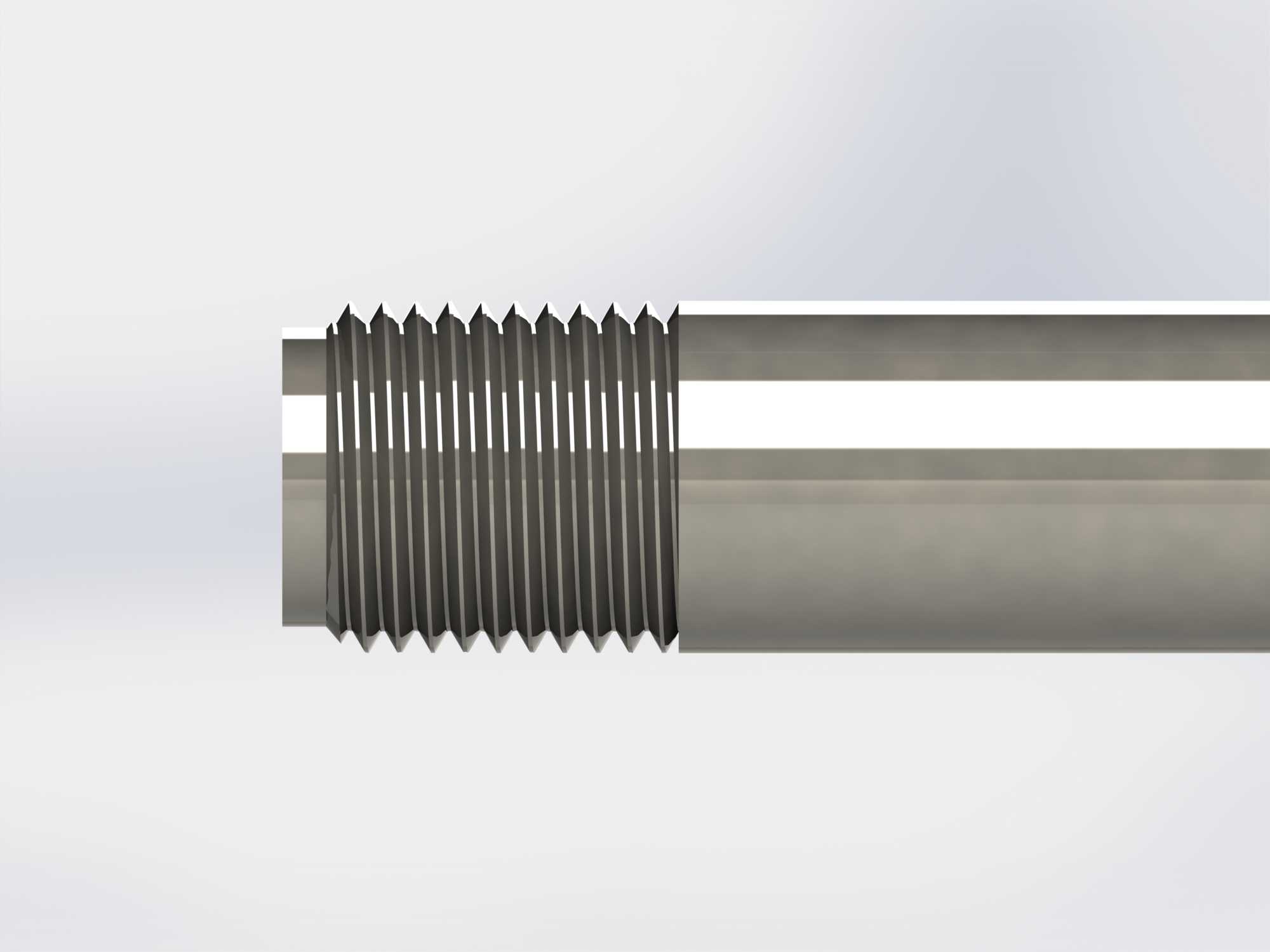

这类带细牙螺纹的长杆喷嘴，常应用在狭小空间内的流体精准喷射场景，比如自动化点胶设备的末端执行、小型模具型腔的脱模剂喷涂、精密元器件清洗工位的定点冲淋，还有部分实验设备的试剂定量加注环节，长杆结构能避开周边的结构干涉，让喷射端直达目标作业位置，避免流体在输送路径上的飞溅损耗。从结构设计来看，端部采用M8xP0.75的细牙螺纹，相比同规格粗牙螺纹，细牙的螺距更小，螺纹配合的自锁性更强，安装后不容易因为设备运行的持续振动出现松脱，同时细牙螺纹的牙型更浅，对杆体本身的强度削弱更小，能保证长杆结构的整体刚性，安装时通过螺纹旋合的深度可以微调喷嘴伸出的长度，适配不同安装基面到作业点的距离差，安装边界上螺纹段的有效旋合长度控制在5-6牙即可满足常规0.6MPa以内流体压力的密封需求，不需要额外加装密封垫片，依靠螺纹配合面的紧密贴合就能实现低压工况下的防漏。杆身整体采用等直径的细长结构，表面做了轴向的防滑槽设计，安装时可以用卡钳夹持防滑槽位置施加拧紧力矩，避免杆身表面被夹伤影响后续的拆装，靠近喷射端的位置做了微小的径向定位缺口，和安装座上的定位销配合后，可以固定喷嘴的喷射方向，避免流体喷射角度出现偏移。内部流道采用等径直孔设计，从螺纹端的进液口到前端的喷孔保持一致的通径，减少流体在流道内的压力损失，喷口处做了微小的倒角过渡，避免流体喷出时出现紊流导致的散射，保证喷射流的形态稳定。设计过程中需要重点控制长杆的直线度公差，全长范围内的直线度误差不能超过0.05mm，否则安装后会出现喷口位置偏移，无法对准目标作业点，同时螺纹的同轴度也要控制在0.03mm以内，避免旋合后杆身出现偏斜，和周边的避让结构发生剐蹭。这类喷嘴的材质一般选用304不锈钢或者黄铜，根据输送流体的腐蚀性选择对应材质，不锈钢版本可以适配弱酸碱类的清洗液、切削液，黄铜版本多用于低压空气、润滑油类的介质输送，杆身的外圆做了钝化处理，没有尖锐的棱角，避免安装调试过程中划伤操作人员。在设备选型匹配时，需要确认安装座的螺纹底孔深度，保证螺纹旋合后喷嘴的喷口位置刚好处于设计的喷射距离点，同时要核算杆身的悬臂长度，若悬臂长度超过80mm，需要在杆身中部增加辅助支撑套，避免流体高速通过时产生的激振导致杆身共振，影响喷射精度。
