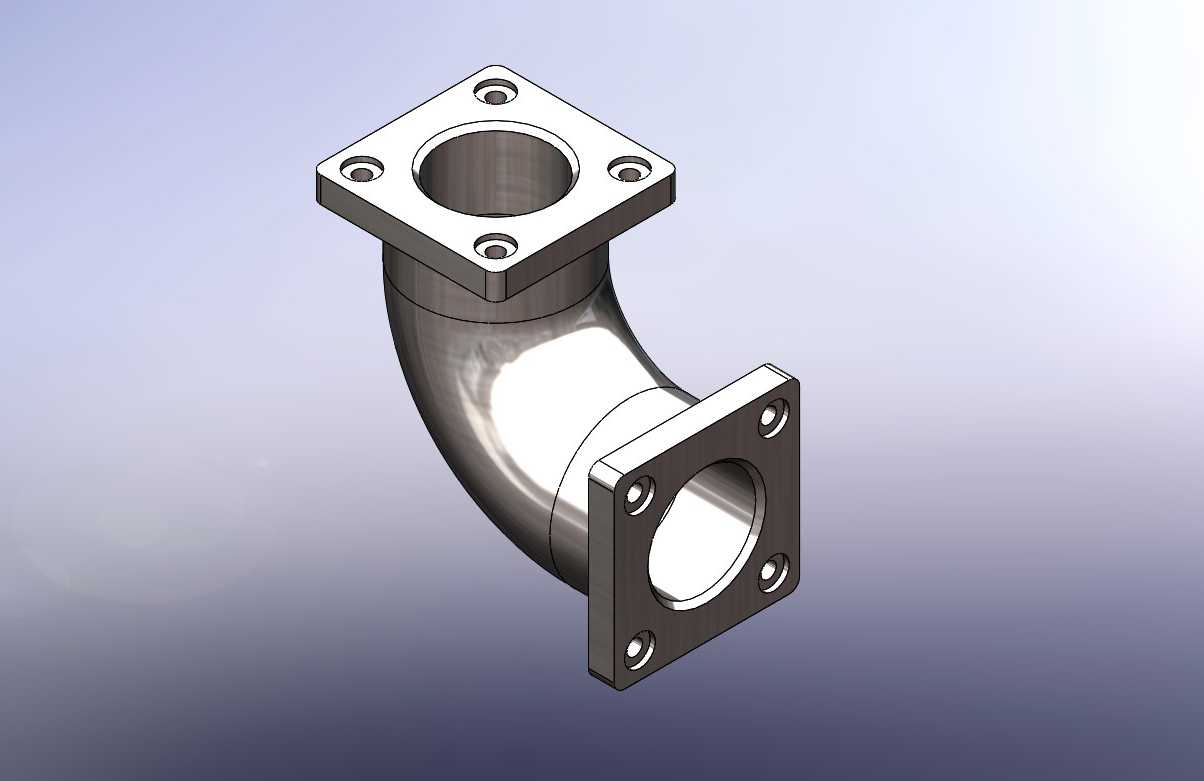

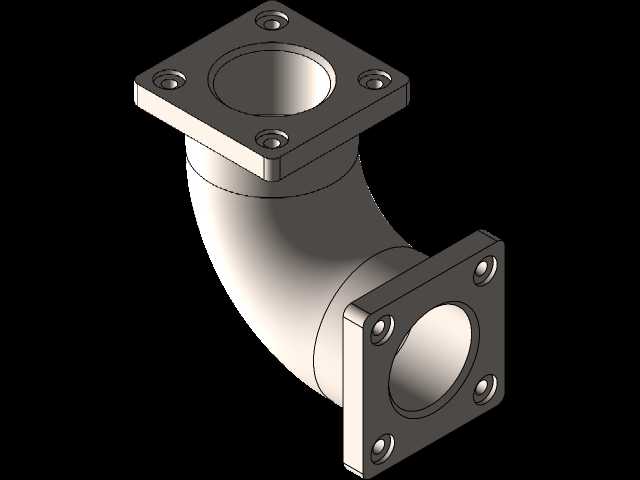

带方形法兰连接的90度弯管接头结构

这类带方形法兰的90度弯管，在工业流体输送系统里的应用场景非常广泛，不管是常规的低压气路、冷却水路，还是小型设备的润滑管路排布，都能见到这类结构的身影。不同于常见的圆形法兰弯管，方形法兰的安装孔位呈四角分布，在安装空间受限、安装面为平面框架结构的场景下，对位调整更方便，单颗螺栓的锁紧操作空间更充足，不需要预留圆形法兰周向整圈的操作余量，尤其适合紧凑型设备内部的管路转向连接。从功能特性上看，弯管整体采用圆弧过渡的流道设计，没有直角弯折的突兀结构，流体经过转向位置时的局部阻力更小，不会出现直角弯头处容易产生的涡流、流阻陡增问题，能有效降低管路输送过程中的压力损失，减少流体对管壁的长期冲蚀磨损。两端的方形法兰和弯管本体采用一体化成型结构，不存在焊接拼接的焊缝缺陷，避免了焊缝位置长期受流体压力、温度变化影响出现的渗漏风险，法兰密封面为平整加工面，配合密封垫片使用时，能稳定实现端面密封，适配常规的低压管路密封要求。设计这类弯管结构时，首先要确认两端安装面的垂直相交位置关系，弯管的弯曲半径不能过小，否则不仅会提升成型加工的难度，还会导致流道内壁出现褶皱、变形，直接影响流体通过效率；法兰上的四个安装孔位要严格和对接端的孔位保持同轴度公差，孔位偏差控制在合理范围内，避免安装时出现螺栓无法穿入、法兰面贴合不严的问题。安装边界方面，要提前核算弯管转向后的外轮廓尺寸，确认弯管弯曲段的外弧面不会和周边的设备构件、其他管路产生干涉，法兰的厚度要匹配所选螺栓的锁紧长度，保证螺栓锁紧后螺纹啮合长度满足受力要求，不会出现锁紧不足或者螺纹过穿的问题。弯管的管壁厚度要根据实际输送介质的压力、温度参数选定，既要保证结构强度满足长期承压要求，也要避免壁厚过大造成材料浪费、整体重量超标。在实际设备装配过程中，这类弯管常用来实现两个垂直方向安装面之间的管路连通，比如设备机架侧壁和顶部面板之间的气路连接、动力单元和执行元件之间的垂直转向油路连接，安装时先将密封垫片放置在两个法兰对接面之间，穿入连接螺栓后采用对角锁紧的方式逐步施力，保证法兰面各位置受力均匀，避免单侧受力过大导致法兰变形、密封失效。日常运维中，这类一体化弯管的维护成本很低，不需要对拼接焊缝做定期探伤检查，只需要在例行设备保养时查看法兰对接面有没有渗漏痕迹、连接螺栓有没有松动即可，能有效降低设备管路系统的后期维护工作量。
