三通式旋转换向流体控制阀结构设计

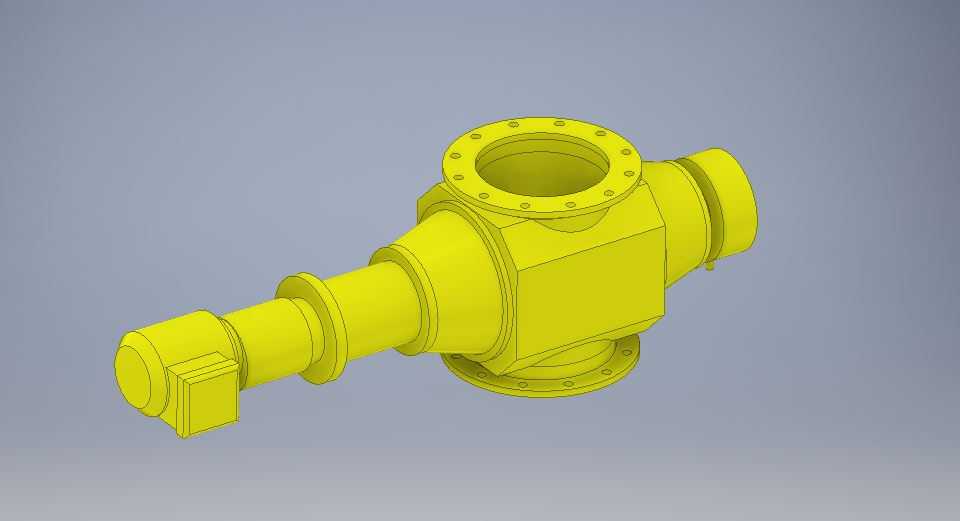

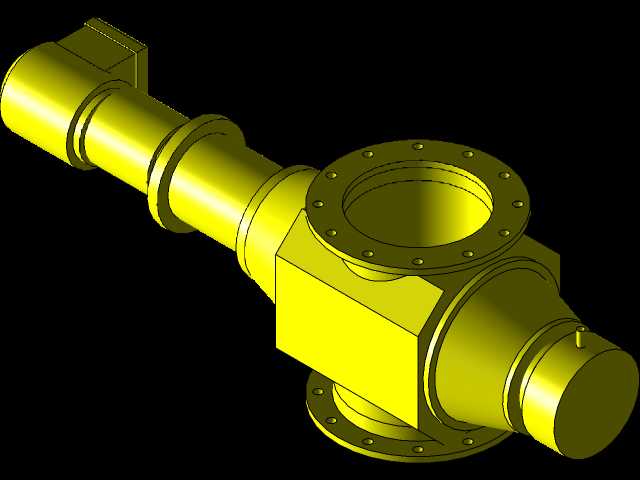

这款三通结构的旋转换向阀，主要面向多通路流体输送工况设计，常见应用在石化物料输送、市政给排水管网切换、工业循环水系统分流、粉体气力输送换向等场景，可在不中断主路介质输送的前提下，完成支路介质流向的切换，替代传统多阀组组合的管路布局，减少管路连接节点的泄漏风险。从结构设计逻辑来看，阀体采用方体承力壳体搭配两端法兰连接端、侧部驱动安装段的布局，三个通路口均采用标准法兰连接结构，法兰端面预留均匀分布的螺栓孔位，可直接匹配同压力等级的国标管路法兰，安装时无需额外加工转接结构，能有效缩短现场管路改造的施工周期。驱动端采用外置式轴伸结构，可适配手动涡轮执行机构、气动执行器或是电动执行单元，根据现场控制需求灵活选配，阀杆与阀体的衔接位置预留密封件安装槽，可适配填料密封或是机械密封结构，满足不同压力、不同介质特性的密封要求。在功能设计上，内部阀芯采用圆柱形回转密封结构，通过90度回转即可完成不同通路的导通与截断，相比闸阀、截止阀的直线行程启闭结构，动作行程更短，响应速度更快，流道内部做圆弧过渡处理，减少介质流经阀体时的局部阻力，降低输送过程中的压损，对于含少量固体颗粒的介质输送工况，平滑流道也能减少颗粒沉积卡滞的概率。安装边界方面，三个法兰端面的同轴度、垂直度公差控制在机械安装通用精度范围内，驱动端轴伸的尺寸与常规执行机构的安装接口匹配，整体结构的重心沿驱动轴轴线分布，安装时无需额外设计承重支撑支架，可直接通过两端法兰与管路固定，侧部法兰可根据管路走向选择水平或是垂直安装，适配不同的管路排布空间。设计过程中对阀体壁厚做了等强度优化，在承压能力满足工况要求的前提下，去除非承力区域的多余材料，降低整体自重，同时壳体外部的棱角做圆弧过渡处理，减少铸造过程中的应力集中问题，提升铸件的成品率与长期使用的结构强度。
